Eiettore per vuoto multistadio serie ZL112

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH ZL112 è un eiettore per vuoto Venturi multistadio integrato completamente intercambiabile con i modelli equivalenti SMC. Presenta un grado di vuoto ultra elevato, un ampio flusso di aspirazione e un consumo d'aria drasticamente ridotto. Sono disponibili molteplici moduli integrati opzionali, tra cui valvole di alimentazione/rilascio del solenoide, vacuometro, misuratore con display digitale e vacuostato. Serve come unità di aspirazione centrale per bracci robotici automatizzati e sistemi di fissaggio a ventose multiple.

Analisi completa della regola di codifica del modello completo

  1. Esempio di modello con gruppo valvola completo: ZL112-□-□-K15MZ-□-DDNL

Tabella comparativa di classificazione e configurazione delle serie

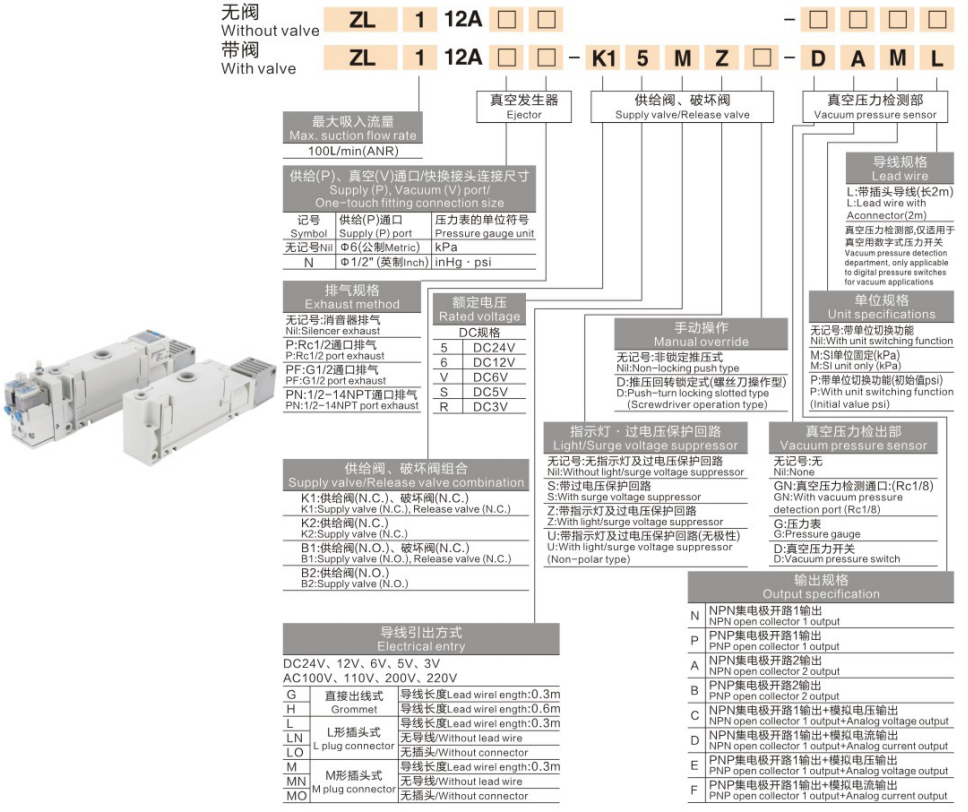

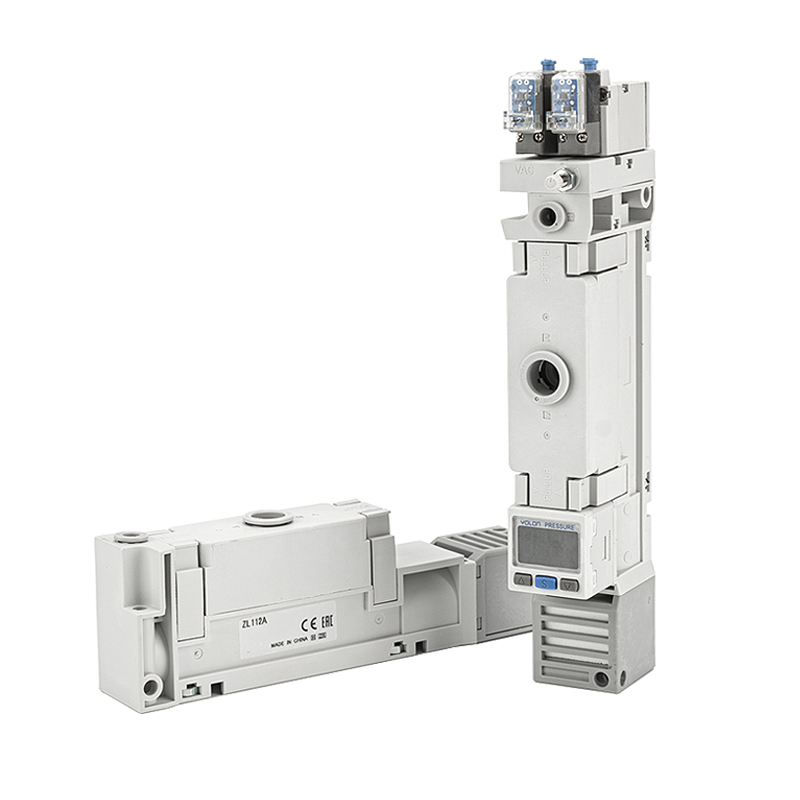

 1. Nuova serie ZL112A integrata (versione multifunzione aggiornata)

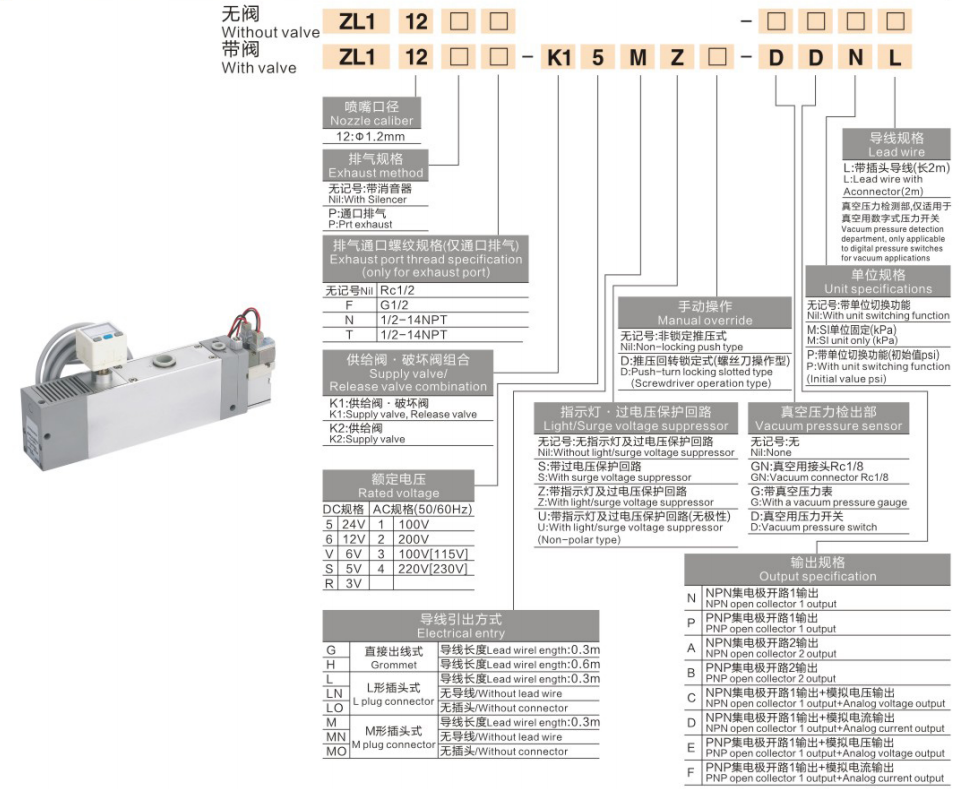

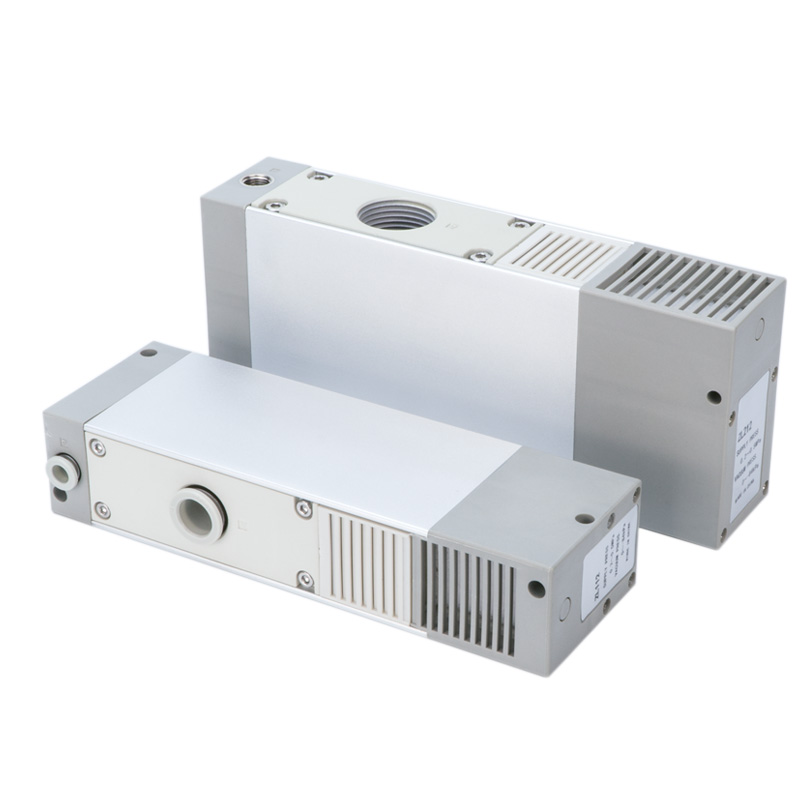

 2. Base standard serie ZL112 (manometro meccanico/digitale opzionale)

Vantaggi principali del prodotto

  1. Tecnologia di risparmio energetico Venturi multistadio

     -- Grado di vuoto stabile -88 ~ -92kPa, flusso di aspirazione potente; consumo di aria ridotto di oltre il 40% rispetto agli eiettori monostadio, riducendo notevolmente i costi dell'aria compressa in officina.

  2. Design tutto in uno integrato altamente modulare

     -- Elettrovalvola di alimentazione integrata opzionale, valvola di scarico del vuoto, silenziatore, vacuometro digitale/meccanico e pressostato. Non sono necessari accessori separati aggiuntivi, risparmiando spazio nell'armadio e semplificando il layout del cablaggio.

  3. Silenziatore integrato a bassa rumorosità

     -- La struttura del silenziatore integrato limita il rumore di funzionamento ≤70 dB(A), ideale per il funzionamento continuo in officina al chiuso.

  4. Lunga durata esente da manutenzione

     -- L'assenza di parti meccaniche interne in movimento, resistente a frequenti cicli continui, supporta il funzionamento di produzione di massa ininterrotto 24 ore su 24.

  5. Alimentazione del vuoto centralizzata multiventosa

     -- Adatto per l'adsorbimento sincrono multi-jig e multi-workstation, le dimensioni compatte consentono il montaggio diretto sull'effettore finale del braccio robotico per ridurre i tempi di risposta della tubazione del vuoto.

Scenari tipici di applicazioni industriali

     -- Pinze robotizzate automatizzate, movimentazione di dispositivi di aspirazione multi-cavità

     -- Componenti elettronici 3C, pannelli in vetro, lamiere, prelievo e posizionamento tramite vuoto di pezzi porosi

     -- Attrezzature per il trasferimento sotto vuoto dell'industria dell'imballaggio, della stampa e alimentare

     -- Pezzi soggetti a perdite e linee di produzione che richiedono un flusso di vuoto ampio e stabile

Guida alla selezione rapida passo passo

  1. Confermare la richiesta del controllo automatico del vuoto

     -- Solo generazione del vuoto senza scarico automatico: selezionare il modello semplice ZL112A / ZL112 base (è necessaria una valvola esterna)

     -- Aspirazione automatica + soffiaggio rapido del vuoto consigliati: variante a doppia valvola K1

     -- Solo aspirazione semplice con priorità di costo: variante con valvola ad alimentazione singola K2

  2. Confermare i requisiti del segnale di monitoraggio del vuoto

     -- Feedback soglia PLC richiesto: scegliere il modello di vacuostato DNL (NPN) / DPL (PNP).

     -- Lettura visiva della pressione locale richiesta: D misuratore con display digitale o G manometro analogico meccanico

  3. Confermare i requisiti del layout dello scarico

     -- Controllo del rumore interno standard: versione standard con silenziatore incorporato (codice scarico vuoto)

     - Tubazione di scarico principale centralizzata/ad alto flusso: variante di scarico con attacchi P

Riassunto di una frase

     L'eiettore per vuoto Venturi multistadio SOLH ZL112 offre un vuoto elevato da -88~-92kPa con un consumo d'aria inferiore del 40%, supporta elettrovalvole integrate doppie/singole, vacuometro digitale/meccanico e opzioni di pressostato NPN/PNP, il modulo di vuoto compatto integrato per sistemi di movimentazione automatizzati robotizzati a ventose multiple.
