Marca: SOLH di Riche Technology | Sostituzione drop-in compatibile con la dimensione di installazione SMC ZL212
 |

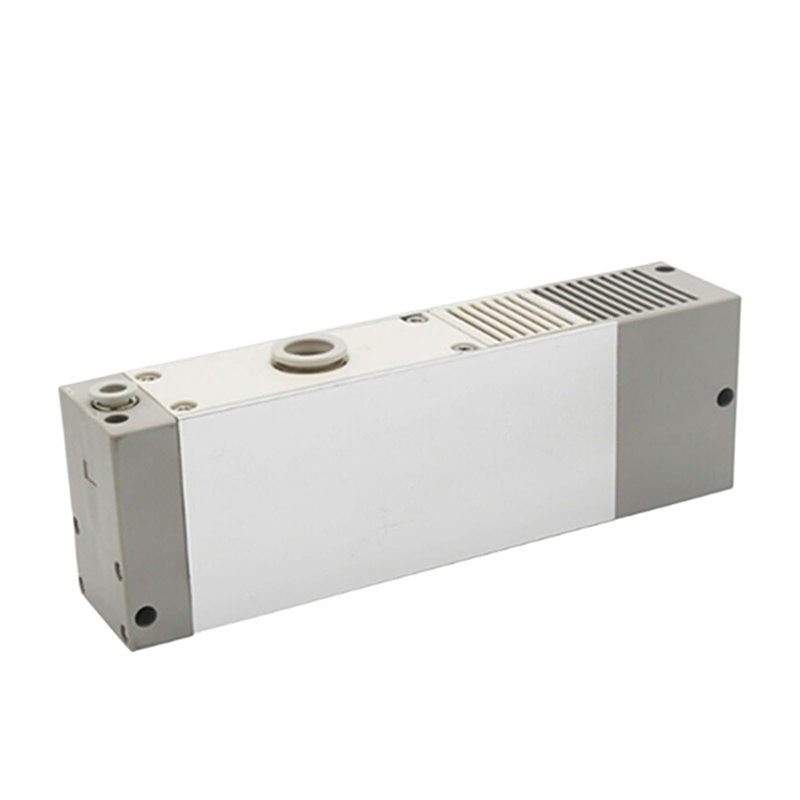

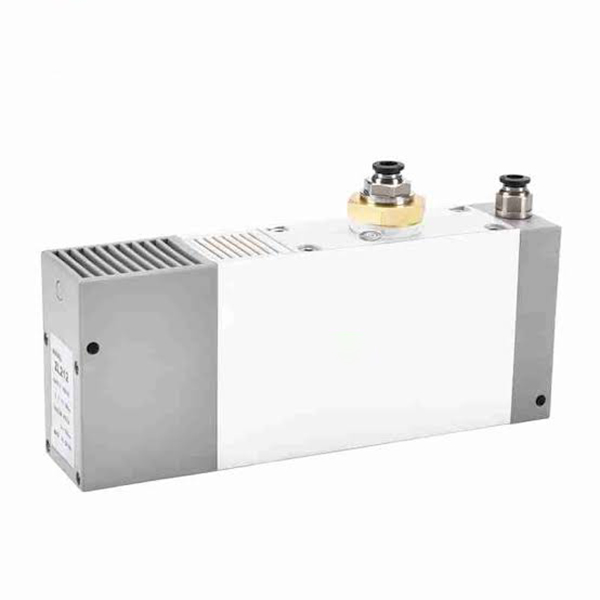

La serie ZL212 è un eiettore per vuoto multistadio a grande portata aggiornato derivato dalla serie ZL112. Dotato di un orifizio dell'ugello più grande, fornisce un livello di vuoto più elevato e un flusso di aspirazione migliorato. Appositamente progettato per ventose di grandi dimensioni, pezzi porosi e condizioni di lavoro con elevate perdite. Ampiamente adottata come unità di aspirazione principale per manipolatori robotici e applicazioni di movimentazione di materiali in lamiera e vetro.
|
Elemento parametro |
Specifica |
|
Posizione del prodotto |
Modellolo avanzato e aggiornato di ZL112, ugello più grande per vuoto e flusso più elevati |
|
Fluido applicabile |
Aria compressa |
|
Fornire pressione dell'aria |
0,3~0,7MPa, intervallo operativo ottimale: 0,45~0,5MPa |
|
Grado di vuoto |
-90 ~ -95kPa |
|
Flusso di aspirazione |
Più del 30% in più rispetto a ZL112, adatto per pezzi porosi e ventose di grandi dimensioni |
|
Consumo d'aria |
Design del diffusore multistadio, risparmio energetico di oltre il 40% rispetto all'eiettore per vuoto a stadio singolo |
|
Intervallo di temperatura ambiente |
-5℃ ~ 60℃ |
|
Connessione al porto |
Raccordo istantaneo standard/attacco filettato, completamente intercambiabile con dimensioni di montaggio SMC ZL212 |

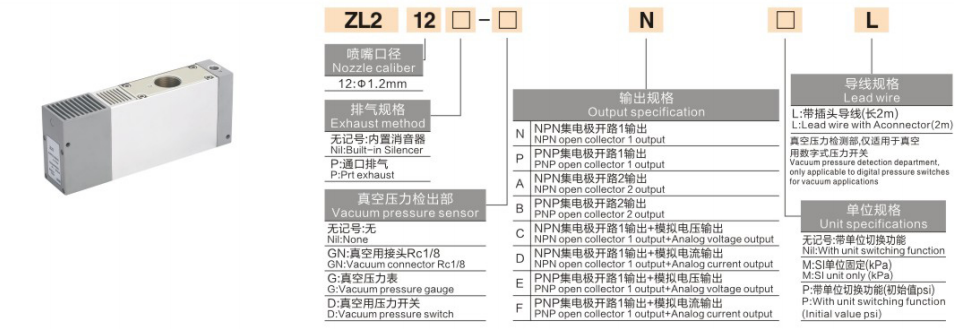

Formato di base:ZL212‑□‑□‑□‑□
Formato esteso con valvola:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Posizione |
Codice |
Definizione e descrizione dettagliata |
|
1‑4 |
ZL212 |
Codice serie per eiettore per vuoto multistadio, foro dell'ugello più grande rispetto a ZL112 |
|
5° |
Nessun segno |
Scarico silenziatore, riduzione del rumore standard per officine generiche |
|
|
P |
Attacco di scarico, per installazione ad alto flusso o con scarico centralizzato |
|
6° |
Nessun segno |
Senza modulo di rilevamento del vuoto |
|
|
GN |
Porta di rilevamento del vuoto Rc1/8 per il collegamento del manometro esterno |
|
|
G |
Vacuometro meccanico Y40Z integrato |
|
|
D |
Vacuostato digitale integrato |
|
7° |
N |
Uscita NPN a collettore aperto a 1 canale |
|
|
P |
Uscita PNP a collettore aperto a 1 canale |
|
|
A/B/C/D/E/F |
Uscita multicanale/uscita segnale analogico e altre funzioni estese |
|
8° |
L |
Cavo a spina preassemblato da 2 metri |
|
|
M/P |
Unità fissa/unità commutabile (kPa/psi opzionale) |
|
Modello |
Configurazione principale |
Applicazione tipica |
|
ZL212 |
Unità base standard, senza manometro, senza valvola integrata |
Applicazione generale ad alta portata, è necessaria un'elettrovalvola esterna |
|
ZL212‑GN |
Interfaccia vacuometro esterno Rc1/8 |
Applicazioni che richiedono un vacuometro collegato esternamente per la lettura |
|
ZL212‑D |
Vacuostato digitale integrato |
Lettura digitale del vuoto e feedback del segnale elettrico per il controllo PLC |
|
ZL212‑P |
Versione con scarico di tipo attacco senza silenziatore incorporato |
Scenari di scarico centralizzato ad alto flusso, ambiente insensibile al rumore |
|
ZL212‑G |
Dotato di vacuometro meccanico Y40Z |
Indicazione meccanica locale del livello di vuoto economicamente vantaggiosa |
|
Elemento di confronto |
ZL112 |
ZL212 |
|
Foro dell'ugello |
Φ1,2 mm |
Ugello di dimensioni maggiori |
|
Grado di vuoto |
-88 ~ -92kPa |
-90 ~ -95kPa, prestazioni di vuoto più elevate |
|
Flusso di aspirazione |
Portata media |
+30% di portata di aspirazione in più |
|
Condizioni di lavoro adeguate |
Ventose comuni, pezzi medio-piccoli |
Ventosa di grandi dimensioni, pezzi porosi, lastre e vetro, circuiti ad alta perdita |
|
Riferimento al prezzo del modello base |
A partire da 245 |
A partire dal 478, ca. 20% in più con la stessa configurazione |
• Prestazioni Venturi multistadio migliorate: Livello di vuoto e flusso di aspirazione migliorati, eccellente adattabilità per circuiti di vuoto pneumatici ad alte perdite.
• Opzioni modulari completamente integrate: L'elettrovalvola di alimentazione/rilascio, il silenziatore, il vacuometro meccanico/digitale e il pressostato sono disponibili per la configurazione a pezzo unico, riducendo al minimo le parti ausiliarie aggiuntive.
• Costruzione silenziosa: Silenziatore integrato, livello di rumore ≤70 dB, adatto all'ambiente di normale officina di fabbrica.
• Funzionamento stabile senza manutenzione: Nessun componente meccanico in movimento, lunga durata per una produzione continua di 24 ore.
• Ingombro di montaggio compatibile: Dimensioni di installazione intercambiabili con ZL112, supporta la sostituzione diretta dell'aggiornamento sul campo.
• Pezzo medio-piccolo e applicazione a ventosa singola: scegli ZL112 per un migliore rapporto costo-prestazioni.
• Ventosa di grandi dimensioni, materiale poroso, lastra di vetro o circuito del vuoto con perdite elevate: adottare ZL212 per una capacità di vuoto e flusso sufficiente.
• Controllo del ciclo automatico: selezionare la versione K1 a doppia valvola (valvola di alimentazione + valvola di rilascio), abbinata al vacuostato per il feedback del segnale a circuito chiuso.
• Monitoraggio visivo e messa in servizio in loco: variante del pressostato digitale Scegli D per la lettura digitale diretta del valore del vuoto.
• Movimentazione robotizzata di componenti in vetro, lamiera, pannelli di legno e lastre di grandi dimensioni
• Assorbimento di pezzi porosi: raccolta di cartone, schiuma, tessuto e materiale permeabile
• Circuito del vuoto ad elevata perdita per dispositivi a ventose multiple di grandi dimensioni
• Linea di assemblaggio automatizzata, sformatura robotizzata per stampaggio a iniezione e trasferimento materiale
• Stazione di presa sottovuoto per merci di grandi dimensioni per attrezzature logistiche
