Valvola di ritegno ad attacco rapido serie AKH / AKB

Valvola di ritegno ad attacco rapido serie SOLH AKH / AKB (tipo a manicotto)

Marca: SOLH di Riche Technology | Valvola unidirezionale integrata + raccordo a innesto

1. Panoramica del prodotto

  La serie AKH/AKB è una combinazione di componenti integrativalvola di non ritorno + raccordo rapido, progettato per la prevenzione del riflusso, il mantenimento della pressione e l'interruzione del vuoto nei circuiti pneumatici. Dimensioni compatte, installazione rapida e pressione di rottura estremamente bassa.

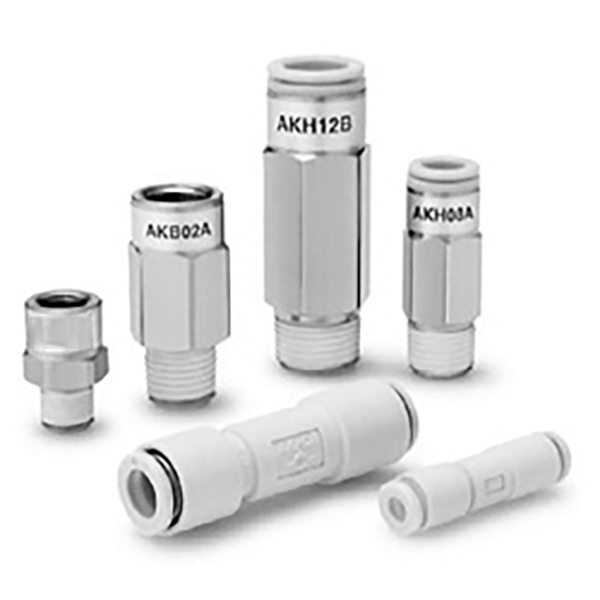

  Differenza fondamentale tra AKH e AKB

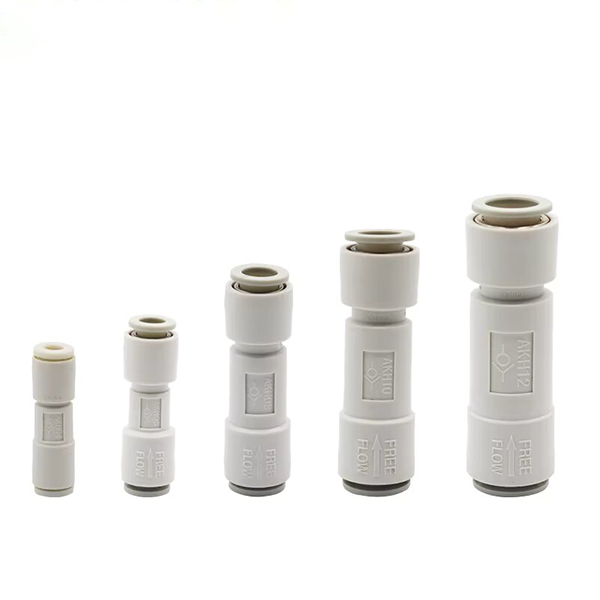

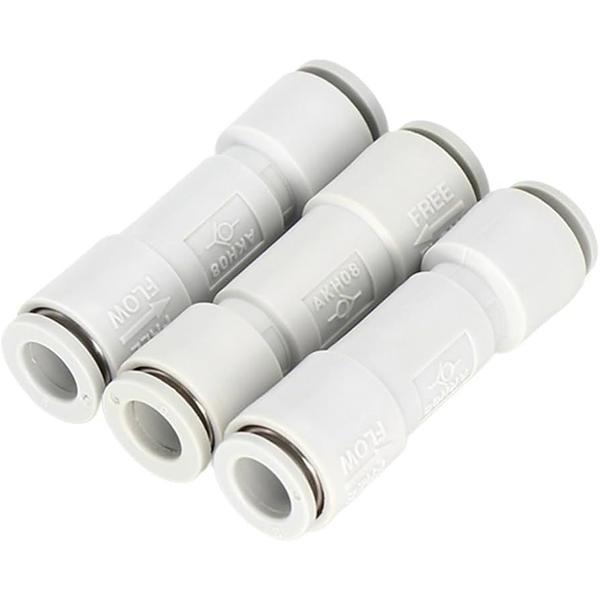

   AKH: Tipo a manicotto dritto con doppia porta di inserimento, entrambi i lati per il circuito dell'aria (Φ4 ~ Φ12).

   AKB: Tipo con manicotto con filettatura maschio + filettatura femmina, per antiriflusso tra le porte filettate

• AKB‑A: Direzione del flusso → Filettatura maschio → Filettatura femmina

• AKB‑B: Direzione del flusso → Filettatura femmina → Filettatura maschio

2. Funzionalità principali

  1. Pressione di cracking estremamente bassa:0,005 MPa (5 kPa), adatto per sistemi a vuoto (-100 kPa ~ 1 MPa)

  2. Portata elevata: ampia sezione trasversale effettiva con bassa resistenza al flusso

  3. Raccordo rapido a innesto: compatibile con tubo in nylon PU / PA / nylon morbido; si sente un "clic" una volta che il tubo si blocca in posizione

     • Materiale: corpo valvola PBT/lega di zinco; raccordo in ottone nichelato; ganasce di presa in acciaio inossidabile SUS304

     • Pressione massima di esercizio: 1,5 MPa

     • Temperatura operativa: -5℃ ~ +60℃ (senza formazione di ghiaccio)

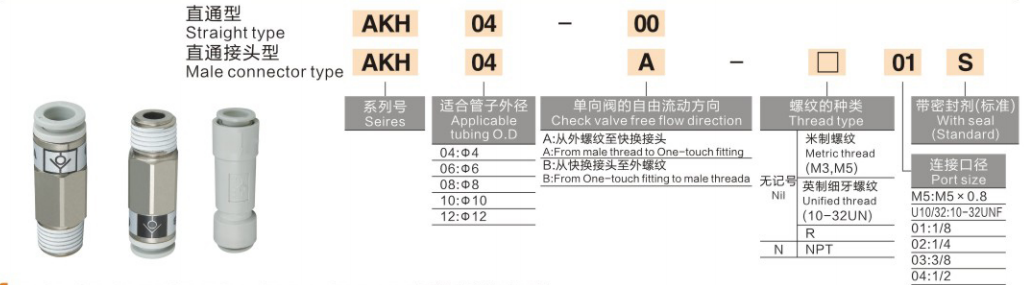

3. Definizione ed esempi del codice modello

 1. AKH (tipo a doppia inserimento)

      • AKH06‑00: serie AKH, tubo Φ6, doppie porte push-in (-00 = senza filettatura)

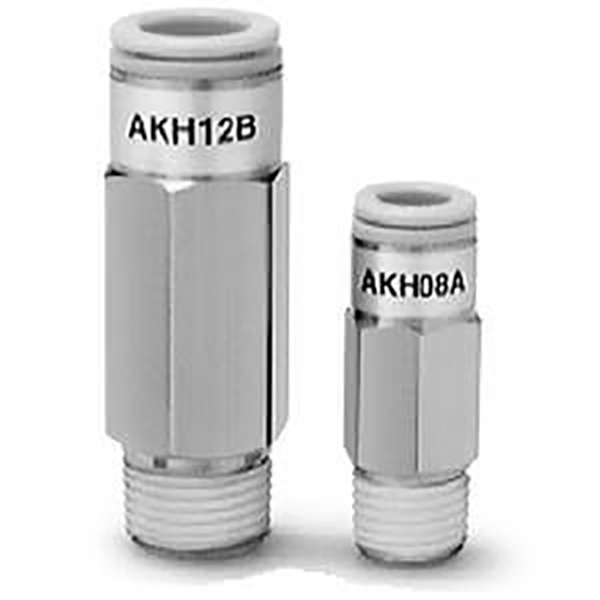

      • AKH08A‑02S: serie AKH, tubo Φ8, filettatura maschio R1/4, sigillante per filettature preapplicato S

  2. AKB (tipo con manicotto filettato)

     • AKB02A‑02S: serie AKB, filettatura R1/4, direzione del flusso di tipo A (maschio → femmina), sigillante prerivestimento S

4. Specifiche standard

 1. AKH – Doppia valvola di ritegno a innesto

  2. AKB – Valvola di ritegno con manicotto filettato

5. Applicazioni tipiche

     • Mantenimento della pressione del cilindro: impedisce l'affondamento o la deriva del carico

     •. Circuito del vuoto: evita perdite di vuoto (ideale per basse pressioni di cracking)

     •. Interblocco a doppia pompa: protegge la pompa a bassa pressione dal flusso inverso ad alta pressione

     • Antiriflusso del circuito derivato: mantenimento della pressione indipendente per più attuatori

6. Confronto con altre valvole di ritegno

     • AKH / AKB: design integrato a innesto rapido/manicotto, montaggio compatto e veloce, collegamento diretto del tubo

     • AK2000 / AK4000: Tipo con tubo filettato, portata maggiore, senza attacchi a innesto

     • AKP: Con scarico della pressione residua, dedicato ai circuiti pneumatici di sicurezza
