Silenziatore di scarico pneumatico serie AN

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     SOLH AN series is a dedicated exhaust silencer for all pneumatic systems. Its core functions include exhaust noise reduction, air exhaust purification and oil mist splash suppression. Ampiamente montato sulle porte di scarico di elettrovalvole, cilindri pneumatici e tutte le valvole di controllo dell'aria, è un accessorio essenziale per la protezione ambientale e la riduzione del rumore per circuiti pneumatici completi.

Tabelle di confronto delle specifiche della serie completa

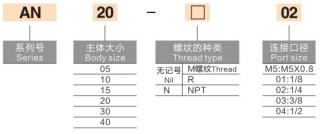

 1. Dimensioni piccole e medie (per elettrovalvole e cilindri standard)

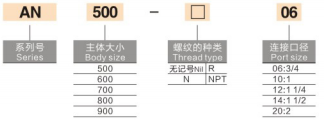

 2. Alesaggi grandi (per valvole di grandi dimensioni e collettori di scarico centrali)

Parametri tecnici fondamentali universali

  1. Mezzo applicabile: aria compressa pulita (NON adatta per gas tossici infiammabili e corrosivi)

  2. Pressione di esercizio nominale massima: 1,0 MPa (modelli in resina standard)

  3. Intervallo di temperatura operativa:

     -- Tipo di resina standard: -10 ~ +60 ℃ (nessuna formazione di ghiaccio all'interno del nucleo)

     -- Tipo di metallo sinterizzato: resistenza alle alte temperature fino a 150 ℃

  4. Prestazioni di riduzione del rumore:

     -- Grado standard: 25 ~ 30 dB(A)

     -- Versione speciale ad alta attenuazione: ≥35 dB(A)

  5. Materiali da costruzione opzionali

     -- Tipo di resina: alloggiamento ignifugo UL94-V0, nucleo del filtro sinterizzato poroso (dimensione dei pori 50~100μm)

     - Tipo di metallo: corpo sinterizzato in lega di rame, eccezionale resistenza alle alte temperature e alla corrosione

  6. Opzioni di connessione: filettatura metrica M3/M5, filettatura interna Rc/PT, filettatura NPT, raccordo a innesto per tubi φ6~φ12

Struttura interna e principio di riduzione del rumore

     -- High-speed exhaust air flows into silencer body; il nucleo sinterizzato poroso/fibra multistrato divide il flusso d'aria in piccoli canali per generare attrito e assorbimento acustico, attenuando efficacemente il rumore d'impatto dello scarico.

     -- Design composito a doppio strato adottato sui modelli parziali: nucleo interno per l'eliminazione del rumore, guscio esterno che blocca gli schizzi di nebbia d'olio mantenendo una bassa contropressione allo scarico per evitare la perdita di velocità del cilindro.

     -- Struttura meccanica completamente passiva, nessuna alimentazione richiesta, riduzione istantanea del rumore dopo una semplice installazione.

Guida alla selezione rapida in 3 passaggi

  1. Adattare l'interfaccia di connessione: verificare le specifiche della filettatura della porta di scarico (M5/Rc1/8 ecc.) o il diametro esterno del tubo di plastica (tipo a innesto φ8/10/12).

  2. Abbina la capacità del flusso d'aria:

     -- Serie Mini (AN05/AN10): ≤0,4 m³/min

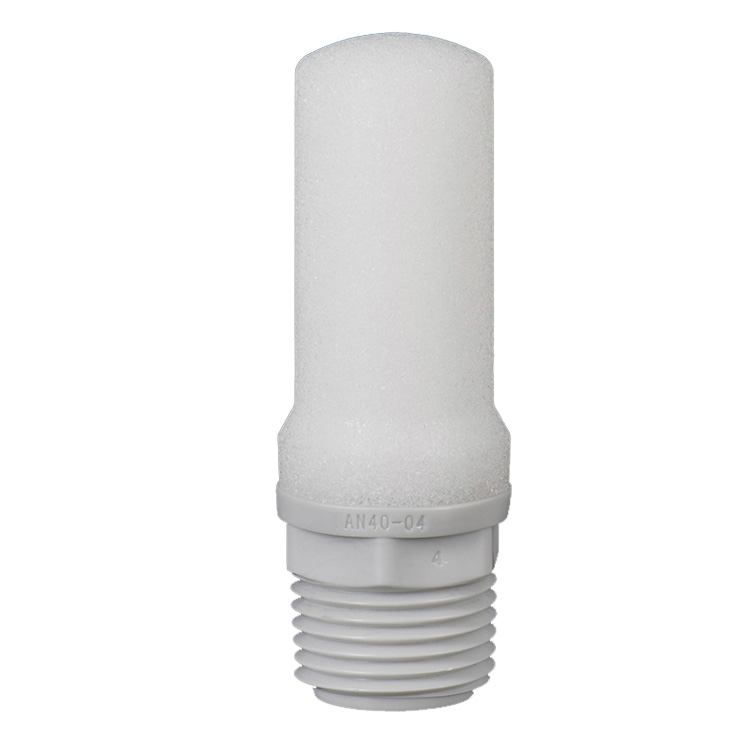

     -- Serie media (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Serie industriale di grandi dimensioni (AN500~AN900): ≥2,5 m³/min

  3. Adattare le condizioni dell'ambiente di lavoro:

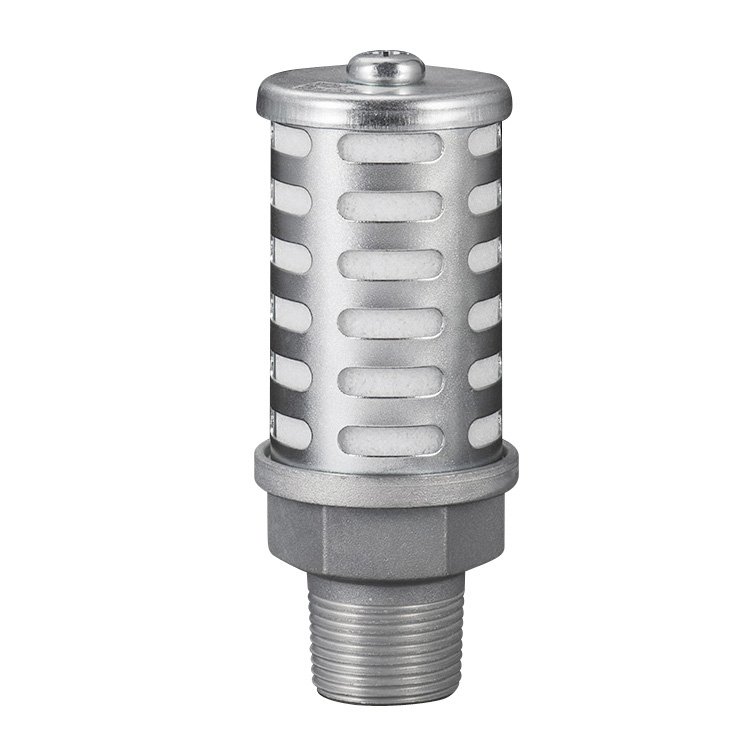

     -- Alta temperatura/scarico rapido frequente: selezionare la serie AN110 in metallo sinterizzato

     -- Officina interna umida e polverosa: serie ANA1 in resina sigillata

     -- Massima priorità di riduzione del rumore: serie di silenziatori ad alta attenuazione ANB1

Istruzioni di installazione e manutenzione ordinaria

  1. Metodo di installazione

     -- Avvitare direttamente sulla porta di scarico della valvola/cilindro; l'alloggiamento esterno può ruotare liberamente per qualsiasi disposizione di orientamento. Il tipo a innesto può essere inserito saldamente nel tubo in un unico passaggio.

  2. Norme di manutenzione

     -- Pulizia del nucleo intasato: soffiare il nucleo in senso inverso con aria pulita a bassa pressione o sciacquare; sostituire il silenziatore se non è possibile eliminare un blocco grave.

     -- Riferimento alla durata: nucleo sinterizzato in resina ca. 10.000 ore lavorative; nucleo in metallo sinterizzato con durata ultra lunga.

Vantaggio di interscambio SOLH

     I modelli SOLH della serie AN completa, inclusi AN05-M5, AN10-01, AN15-02, ANA1-06, sono completamente intercambiabili dal punto di vista dimensionale con i silenziatori AN originali SMC, con dimensioni della filettatura, capacità di flusso ed effetto di riduzione del rumore identici, prezzo unitario più competitivo e tempi di produzione più rapidi per l'ottimizzazione dei costi di acquisto di massa.

Riassunto di una frase

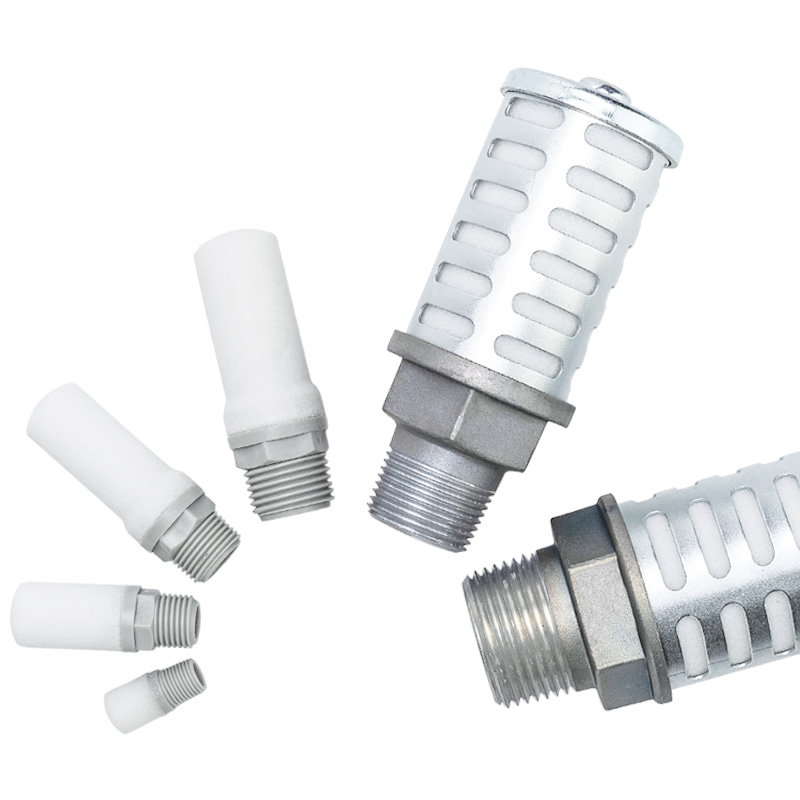

     Il silenziatore di scarico pneumatico della serie SOLH AN offre una gamma completa di dimensioni da M5 a Rc2" con opzioni di resina/metallo sinterizzato, offrendo una riduzione del rumore di 25~35 dB(A) e un contenimento della nebbia d'olio, il silenziatore universale standard per tutte le elettrovalvole e il controllo del rumore di scarico dei cilindri nell'automazione industriale.
