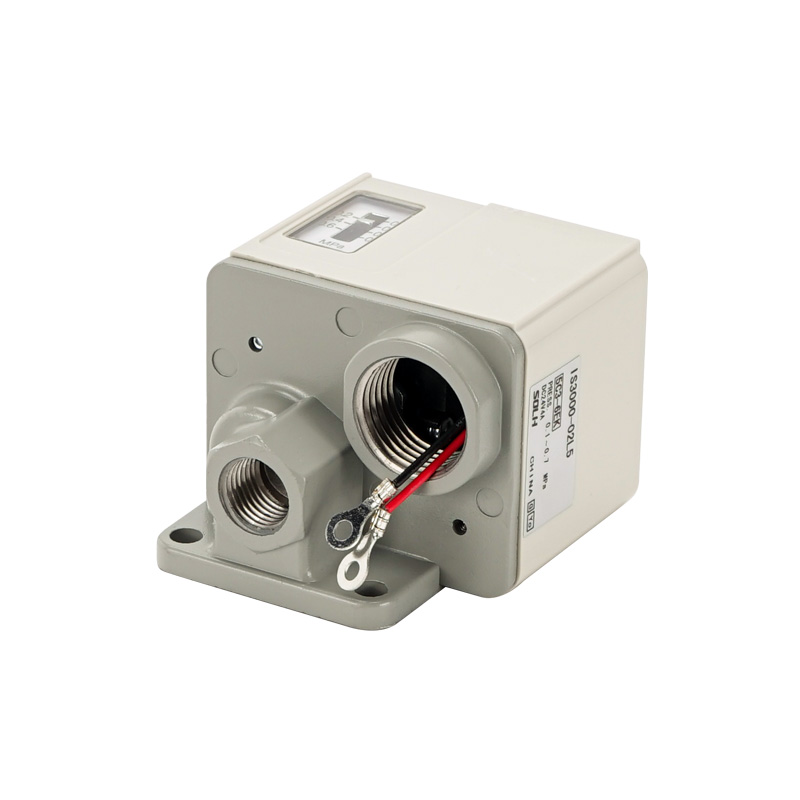

Micro pressostato pneumatico meccanico serie IS3000

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH IS3000 è un classico micro pressostato meccanico a pistone. Aziona un microinterruttore interno tramite la pressione dell'aria che agisce su un pistone a molla, fornendo una robusta uscita elettrica diretta. Utilizzato principalmente per la protezione da sovra/sottopressione del circuito dell'aria e il controllo automatico del grilletto, stesso grado e sostituzione compatibile della serie di interruttori reed IS10. Perfetto per ambienti con forti vibrazioni in cui gli interruttori digitali elettronici sono instabili.

Principio di funzionamento e struttura principale

  1. Principio di funzionamento

     -- L'aria compressa spinge il pistone caricato a molla; una volta che la pressione dell'aria raggiunge la soglia preimpostata, il pistone aziona meccanicamente il microinterruttore integrato per aprire o chiudere il circuito di contatto. Quando la pressione scende al di sotto del valore di isteresi, la molla ripristina il pistone e ripristina lo stato originale dell'interruttore.

  2. Componenti strutturali principali

     - Manopola di regolazione della pressione superiore: impostazione rotativa diretta della pressione del grilletto senza alimentazione

     - Microinterruttore 1ab integrato: carico AC/DC universale, collegamento diretto ai terminali di ingresso PLC o azionamento di piccole elettrovalvole

     -- Finestra di visualizzazione della pressione graduata: scala MPa visibile per la lettura della pressione preimpostata in tempo reale

     -- Custodia in alluminio pressofuso: protezione antipolvere IP40, adatta per ambienti generali di officine di fabbrica

Tabella delle specifiche tecniche standard universali

Codifica completa del modello e spiegazione delle varianti

  1. Esempio di modello: IS3000-02-P

     -- IS3000: Serie con corpo filettato standard base

     -- 02: Codice filettatura porta = Rc1/4; suffisso N02 = filettatura americana NPT1/4

     -- P: indicatore luminoso al neon integrato (vuoto = modello standard senza luce)

 2. Modelli Speciali Derivati

     -- IS3100: variante con montaggio superficiale con guarnizione, abbinata alle unità di servizio aria modulari (serie AFC/AC) per l'installazione del collettore integrato

     -- IS3010: modello dedicato micro a basso carico, ottimizzato per piccoli segnali in ingresso CC dei controller PLC

Principali vantaggi del prodotto

  1. Design meccanico resistente agli urti e alle vibrazioni

     -- Pistone solido + struttura a microcontatti, prestazioni stabili in presenza di vibrazioni continue dovute a vibratori, martelli e apparecchiature di stampaggio, nessuna deriva del segnale o falsi inneschi.

  2. Semplice calibrazione in loco senza alimentazione

     -- Manopola di regolazione rotativa superiore + finestra graduata visibile; la soglia di pressione può essere impostata offline senza alimentare il quadro elettrico.

  3. Ampia compatibilità di carico CA/CC

     -- L'elevata capacità di carico dei contatti da 1 A consente il comando diretto di piccole elettrovalvole senza relè intermedi o il collegamento diretto a punti di ingresso PLC digitali.

  4. Isteresi ultrabassa

     -- Banda morta massima ≤0,05 MPa, pressione di trigger e ripristino costante per evitare frequenti e rapidi cicli di accensione e spegnimento delle apparecchiature a valle.

Corrispondenza di scenari tipici di applicazioni industriali

  1. Protezione da bassa pressione della fonte d'aria principale

     -- Installato a valle delle unità lubrificatrici e regolatrici del filtro dell'aria; attiva un segnale di allarme se la pressione di alimentazione scende al di sotto di 0,4 MPa per proteggere i vibratori K/GT, i martelli battenti BVP/SK e gli attuatori pneumatici da danni di spinta insufficienti.

  2. Conferma della posizione della corsa del cilindro

     -- Dopo che il cilindro si è completamente esteso, la pressione della camera sale al valore preimpostato per inviare il segnale di commutazione per bloccare la fase successiva del processo di produzione.

  3. Interblocco di sicurezza del circuito del vibratore

     -- Monitora la pressione dell'aria operativa; interrompe l'alimentazione alle valvole di scarico rapido XQ quando la pressione scende al di sotto della soglia per evitare la bruciatura del vibratore causata dal funzionamento sotto pressione.

Confronto delle prestazioni: interruttore digitale IS3000 VS IS10 Reed VS ISE30A

Riassunto di una frase

     Il pressostato pneumatico meccanico a pistone serie SOLH IS3000 è caratterizzato da bassa isteresi, resistenza alle vibrazioni elevate ed elevata capacità di carico dei contatti, con montaggio filettato/guarnizione e varianti PLC a microcarico disponibili, ampiamente utilizzato per la protezione di sicurezza della pressione del circuito dell'aria e segnali di attivazione automatica del processo su vibratori, stazioni di bloccaggio del cilindro e apparecchiature di automazione generali.
