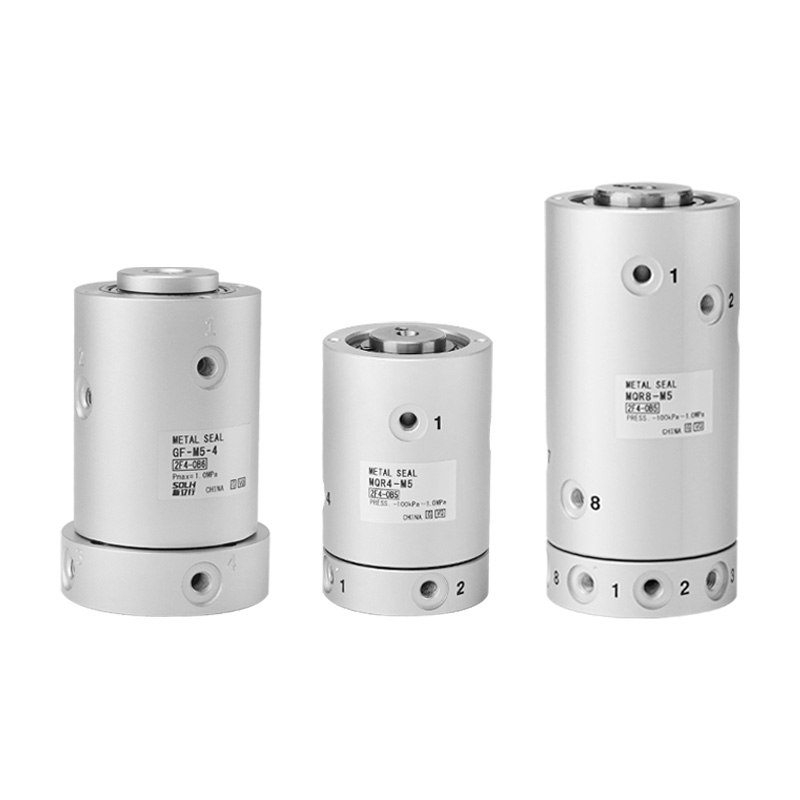

Giunto rotante con tenuta a bassa coppia di torsione serie MQR (SOLH)

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie MQR è un giunto rotante multicanale che adotta una sigillatura metallica senza contatto con una coppia di rotazione estremamente bassa. Sviluppato appositamente per parti rotanti continue, inclusi giunti robot, tavole rotanti e alberi rotanti per fornire aria compressa e vuoto. Evita completamente la torsione della tubazione, presenta una rotazione estremamente fluida e una durata estremamente lunga per i sistemi pneumatici rotanti automatizzati.

Vantaggi principali del prodotto

     -- Coppia di rotazione estremamente bassa: solo 0,003~0,50 N·m, apporta un piccolo carico extra al servo/motore di azionamento

     -- Sigillatura senza contatto tra spazi metallici: nessun anello di tenuta in gomma, nessun incollaggio o inceppamento; avvio regolare anche dopo uno stoccaggio statico a lungo termine

     -- Circuiti d'aria multicanale indipendenti: passaggi opzionali 1/2/4/8/12/16 con perdite incrociate pari a zero tra ciascun circuito

     -- Durata di servizio ultra estesa: fino a 1 miliardo di cicli di rotazione, design completamente esente da manutenzione

     -- Rotazione bidirezionale e capacità ad alta velocità: velocità di rotazione massima fino a 3000 giri/min, adatta per apparecchiature di indicizzazione rotante ad alta velocità

     -- Compatibile con doppio vuoto e pressione positiva: intervallo di pressione operativa -100 kPa ~ 1,0 MPa, funziona sia per l'aspirazione del vuoto che per i circuiti di alimentazione dell'aria standard

Specifiche tecniche standard universali

     -- Fluido applicabile: aria compressa, gas inerte

     -- Intervallo di pressione operativa: -100 kPa ~ 1,0 MPa

     -- Temperatura ambiente e media: -10 ~ 80 ℃

     - Tipo di tenuta: struttura di tenuta metallica senza contatto

     - Struttura di supporto: supporto di guida a doppio cuscinetto

     -- Filettatura porta: M5×0,8 (filettatura interna/esterna opzionale)

     -- Requisiti di lubrificazione: esente da lubrificazione, non è necessario alcun riempimento regolare di olio

Tabella di riferimento rapido dei parametri del modello

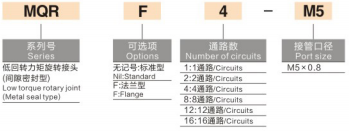

Esempi di regole di denominazione dei modelli

     -- MQR4-M5: 4 passaggi indipendenti, porta filettata M5 standard

     -- MQR8-M5: 8 passaggi indipendenti, porta filettata M5 standard

     -- MQR16-M5: 16 passaggi indipendenti, porta filettata M5 standard

Scenari applicativi tipici

     -- Alimentazione pneumatica per giunti di bracci di robot industriali e alberi rotanti

     -- Tavole rotanti, cilindri rotanti e apparecchiature di automazione della tavola rotante

     -- Circuiti di alimentazione dell'aria rotanti continui su stazioni di lavorazione automatizzate

     -- Meccanismi rotanti di assorbimento del vuoto per ventose e maschere di bloccaggio

     -- Circuiti pneumatici rotanti per macchinari per l'imballaggio, la stampa e la produzione elettronica

Linee guida principali per l'installazione

     -- Fissare l'alloggiamento fisso, azionare il lato rotante tramite la piastra di collegamento

     -- Si consiglia il montaggio del giunto flessibile per eliminare il carico disassato radiale

     -- Il raccordo rotante non può sopportare grandi forze radiali o assiali; viene utilizzato solo per la trasmissione media

     -- La disposizione delle porte disposte a spirale semplifica l'instradamento dei tubi e impedisce l'avvolgimento della tubazione durante la rotazione

Riassunto di una frase

     Il giunto rotante con tenuta metallica multicanale SOLH MQR presenta una coppia rotante estremamente bassa, una durata di vita di 1 miliardo di cicli esente da manutenzione, doppia compatibilità con pressione positiva e vuoto e 1~16 passaggi d'aria indipendenti opzionali, il componente di alimentazione d'aria anti-torsione ideale della tubazione per giunti di robot e tutte le apparecchiature di automazione rotante ad alta velocità.
