Relè pneumatico-elettrico serie VR3200 / VR3201

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     Le serie SOLH VR3200/3201 sono classici relè pneumatico-elettrici, noti anche come pressostati dell'aria. Convertono i segnali di pressione pneumatica in contatti puliti di commutazione elettrica, ampiamente utilizzati per il monitoraggio della pressione, l'allarme di guasti, l'interblocco di sicurezza e l'ingresso del segnale digitale nel PLC in linee di produzione automatizzate, fungendo da interfaccia di conversione del segnale standard tra tubazioni pneumatiche e sistemi di controllo elettrici.

Classificazione dei modelli e differenze fondamentali

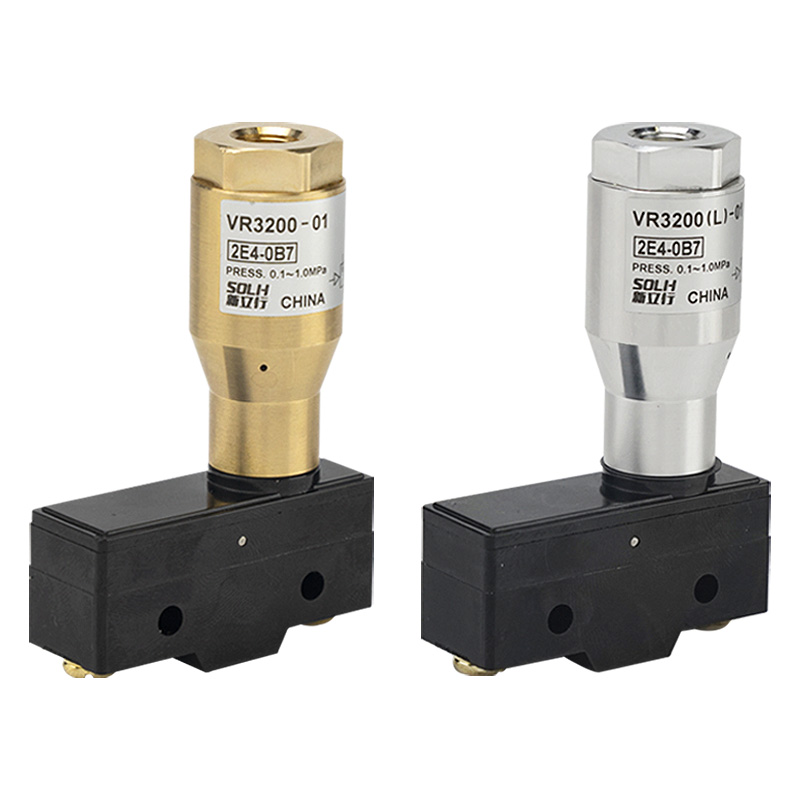

     -- VR3200-01: tipo a telaio aperto, peso 130 g, morsettiera esposta, per ambienti interni con armadietti asciutti e privi di polvere

     -- VR3201-01: alloggiamento sigillato antigoccia IP44, peso 260 g, struttura completamente chiusa, adatto per officine umide e polverose e apparecchiature di produzione

     -- VR3202-01: IP44 antigoccia con terminale di terra dedicato, certificato CE, ideale per interferenze elettromagnetiche pesanti e macchinari per l'esportazione

     -- Codice porta: 01 = filettatura interna standard Rc1/8; Filettatura NPT1/8 opzionale

Specifiche tecniche universali

  1. Intervallo di pressione operativa regolabile: 0,1 ~ 1,0 MPa (pressione di innesco preimpostata in fabbrica ≈ 0,15 MPa)

  2. Temperatura ambiente: -5℃ ~ +60℃ (senza formazione di ghiaccio)

  3. Modulo di contatto: 1AB (1 normalmente aperto + 1 normalmente chiuso + COM comune)

  4. Valori nominali dei contatti del microinterruttore (carico resistivo/induttivo):

     --AC125V: 15A resistivo, 3A induttivo

     --AC250V: 15A resistivo, 2,5A induttivo

     -- DC30V: 6A resistivo, 1,5A induttivo

  5. Layout interfaccia: ingresso aria Rc1/8; terminali elettrici a vite (VR3201 dotato di pressacavo Pg13,5 per cablaggio sigillato)

  6. Composizione del materiale: corpo valvola in ottone, pistone POM, molla di ritorno in acciaio inossidabile, anello di tenuta NBR

Principio di funzionamento

  1. L'aria compressa entra nella porta IN e spinge il pistone per comprimere la molla, attivando meccanicamente il microinterruttore integrato una volta che la pressione supera la soglia preimpostata.

  2. Logica di commutazione dei contatti:

     -- Pressione ≥ valore impostato: NO chiuso, NC aperto

     -- Pressione ＜ valore impostato: NO aperto, NC chiuso

  3. Struttura completamente meccanica, non è richiesta alcuna alimentazione esterna. A sicurezza intrinseca e stabile per zone pericolose a rischio di esplosione e non elettriche.

Linee guida per la selezione rapida

     -- VR3200-01: installazione a secco in armadio interno a basso costo

     -- VR3201-01: Macchine utensili umide/polverose, linee di assemblaggio, attrezzature semi-esterne

     -- VR3202-01: certificazione CE + protezione di messa a terra, forti interferenze EMC, esportazione di macchine complete

     - Regolazione della pressione: pressione di innesco predefinita di fabbrica 0,15 MPa, regolazione fine tramite vite di regolazione superiore

Scenari applicativi tipici

     -- Rilevamento della corsa del cilindro e della pressione di bloccaggio: conferma del bloccaggio del pezzo, allarme di sovraccarico

     - Feedback sulla pressione negativa del mandrino a vuoto: rilevamento della perdita di aspirazione e caduta del pezzo

     -- Avviso di bassa pressione della fonte d'aria principale: guasto del compressore d'aria e monitoraggio delle perdite della tubazione

     -- Feedback sullo stato di apertura/chiusura di valvole a sfera pneumatiche e valvole a farfalla

     -- Conversione del segnale pneumatico per officine antideflagranti senza sensori elettronici

Vantaggio di interscambio SOLH

     Le serie SOLH VR3200/3201 sono completamente compatibili con i modelli equivalenti di SMC in termini di dimensioni complessive, filettatura della porta, parametri di contatto e campo di pressione regolabile. Prezzi competitivi e tempi di consegna brevi aiutano i clienti a ridurre i costi di produzione di massa.

Definizione del cablaggio dei terminali

     -- COM: terminale pubblico comune

     -- NO: normalmente aperto, conduce quando la pressione dell'aria raggiunge il valore preimpostato

     -- NC: normalmente chiuso, conduce quando la pressione dell'aria è inferiore alla soglia preimpostata

Riassunto di una frase

     Il relè pneumatico-elettrico meccanico SOLH VR3200/3201 converte i segnali di pressione dell'aria in segnali di contatto secco 1NO+1NC con pressione di innesco regolabile di 0,1~1,0MPa, disponibile in versione a telaio aperto, IP44 antigoccia e con messa a terra CE per interblocco PLC, monitoraggio del vuoto e controllo automatico dell'allarme della fonte d'aria.
