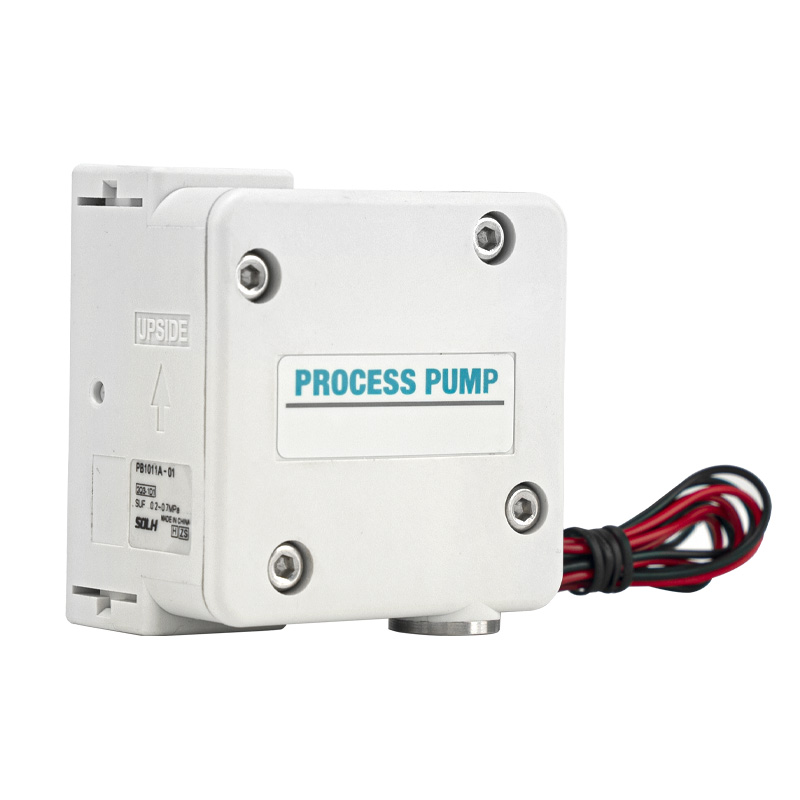

Pompa a membrana serie RPB1011 (tipo con elettrovalvola incorporata PB1000A)

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     SOLH PB1011A appartiene alla serie di pompe pneumatiche a membrana miniaturizzate a semplice effetto PB1000A con elettrovalvola incorporata. È caratterizzato da un profilo compatto, totale resistenza alla corrosione e zero perdite dalla guarnizione dell'albero. Progettata per l'erogazione di flussi da micro a medi di solventi chimici, acqua pura, liquidi medicali e reagenti, è una pompa dosatrice di precisione compatta ampiamente utilizzata nelle industrie della chimica fine, dei semiconduttori e delle biotecnologie.

Classificazione dei modelli e modalità di guida

     --  PB1011A: elettrovalvola a 3 porte integrata integrata (24 V CC), controllo diretto del segnale elettrico, cablaggio plug-and-play

     --  PB1013A: tipo con pilotaggio aria esterno, azionato da un'elettrovalvola esterna indipendente

     --  Suffisso dimensione porta: 01 = porta fluido standard Rc1/8

     --  Modelli completi comuni: PB1011A-01; PB1011A-01-B (con staffa di montaggio); PB1011A-01-N (attacco filettato NPT)

Specifiche tecniche principali (PB1011A)

     - Unità di azionamento: elettrovalvola 3/2 incorporata, DC24V, consumo energetico 0,35 W

     --  Intervallo di flusso: 8～2000 ml/min (0,12～120 L/h)

     --  Pressione di esercizio di scarico: 0~0,6 MPa

     --  Altezza di aspirazione a secco: massimo 2,5 m

     -- Temperatura del fluido di esercizio: 0~50℃ (nessuna formazione di ghiaccio all'interno della camera della pompa)

     -- Viscosità liquida massima consentita: 100 mPa·s

     -- Intervallo di pressione dell'aria di alimentazione: 0,2 ~ 0,7 MPa

     -- Consumo d'aria: ≤40 l/min (ANR)

     -- Dimensioni e peso complessivi: 60×60×41 mm, ca. 170 g

     -- Rumore di funzionamento: ≤64 dB(A); rumore ulteriormente ridotto con silenziatore abbinato

     -- Durata utile della membrana: fino a 30 milioni di cicli di commutazione

Configurazione del materiale della parte bagnata

      -- Corpo pompa: polipropilene PP/acciaio inossidabile SUS316 opzionale

     -- Membrana e nucleo della valvola di ritegno: PTFE composito + PP

     -- Materiale di tenuta: gomma fluorurata FKM, eccezionale resistenza agli acidi, agli alcali e ai solventi organici

     -- Vantaggio del materiale: il design della tenuta senza albero elimina le perdite medie; resistenza totale alla corrosione per soluzioni chimiche, acqua pura, reagenti medici e fluidi leggermente acidi/alcalini.

Principio di funzionamento (tipo di controllo elettrico PB1011A)

     -- Solenoide energizzato su ON: l'aria compressa entra nella camera di trasmissione, spinge il diaframma a spostarsi a sinistra; il liquido all'interno della camera della pompa viene scaricato attraverso la valvola unidirezionale superiore.

     -- Solenoide diseccitato OFF: la camera di trasmissione scarica l'aria; il diaframma si ripristina verso destra sotto la forza della molla incorporata; il nuovo liquido viene aspirato nella cavità della pompa tramite la valvola di ritegno sull'ingresso inferiore.

     -- Il ciclo di accensione/spegnimento del solenoide ad alta frequenza (1～10 Hz) realizza l'aspirazione e lo scarico continui del liquido; il flusso di uscita può essere regolato con precisione modificando la frequenza di commutazione.

Requisiti di installazione e tubazioni

  1. Regola di installazione obbligatoria

     -- L'attacco di uscita del fluido (OUT) deve essere rivolto verso l'alto per evitare sacche d'aria all'interno della camera della pompa che causano l'interruzione del flusso.

 2. Definizione della porta e specifiche della filettatura

     -- Porte principali IN/OUT fluido: Standard Rc1/8", NPT1/8 opzionale

     -- Attacco alimentazione aria: filettatura M5×0,8

     -- Porta di scarico: filettatura M5×0,8, compatibile con silenziatore miniaturizzato AN05-M5

  3. Fori di montaggio

     -- 2 fori per viti M4 con profondità 6 mm; oppure fori passanti φ4,5; accessorio supporto piedino dedicato KT-PB1A-5 disponibile per l'installazione di apparecchiature fisse.

Scenari tipici di applicazioni industriali

     -- Produzione di semiconduttori e impianti fotovoltaici: trasferimento di solventi chimici, pulizia del circuito di circolazione dei liquidi

     -- Attrezzature mediche e biochimiche: microerogazione di reagente, soluzione tampone e liquido biologico

     -- Macchine per la stampa e l'imballaggio: sistema di alimentazione automatica di inchiostro e colla adesiva

     -- Protezione ambientale e trattamento delle acque: dosaggio di agenti chimici, raccolta di campioni di acque reflue

     -- Industria dell'automazione generale: trasporto di fluidi da taglio, detergenti e olio leggero

Linee guida per la selezione del modello

     -- Abbinamento del flusso: selezionare PB1011A per un flusso ≤2000 ml/min; Modello con pilota ad aria PB1013A per scenari speciali di controllo del collegamento (flusso massimo 1000 ml/min)

     -- Selezione del materiale a contatto con il fluido: corpo pompa in PP per liquidi chimici generici deboli; Combo SUS316 + PTFE per solventi fortemente corrosivi

     -- Modalità di controllo: il controllo elettrico diretto sceglie PB1011A; il collegamento di interblocco esterno dell'attrezzatura sceglie il tipo con pilota pneumatico PB1013A

     -- Accessori ausiliari: installare il silenziatore sull'attacco di scarico per ridurre il rumore di funzionamento; staffa del piede abbinata per installazione fissa a lungo termine

Vantaggio di interscambio SOLH

     La serie SOLH-PB1011 corrisponde perfettamente alla serie PB1011 originale di SMC in termini di dimensioni complessive, disposizione della filettatura delle porte e tutti i parametri prestazionali, sostituzione diretta senza modifica della tubazione, con prestazioni di costo superiori.

Riassunto di una frase
