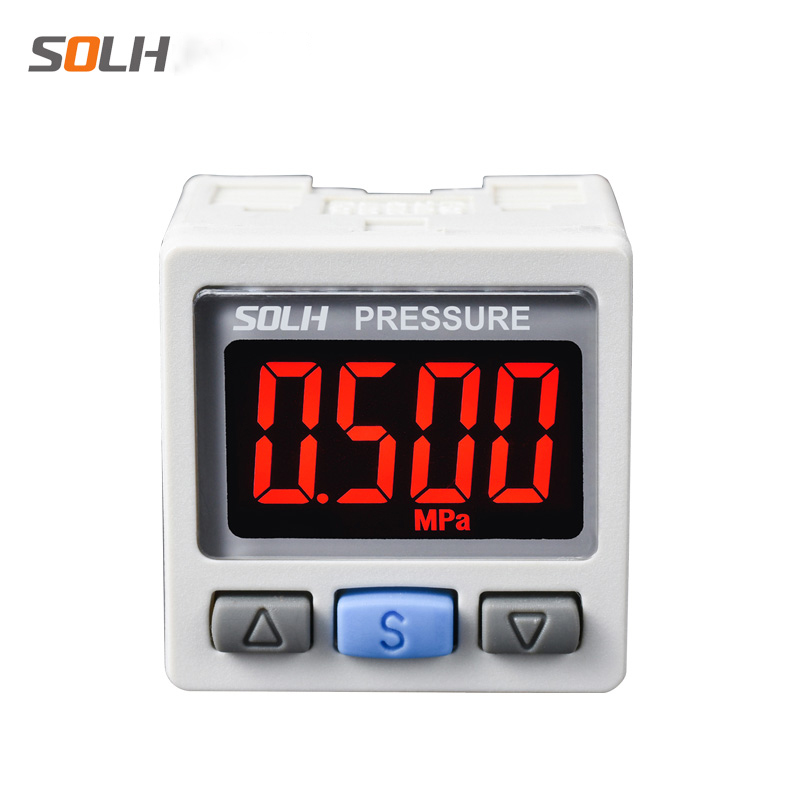

Pressostato digitale bicolore ad alta precisione serie ZSE30A(F) / ISE30A

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     I pressostati digitali ad alta precisione della serie SOLH ZSE30A(F) / ISE30A vengono utilizzati per il monitoraggio della pressione in tempo reale, l'allarme di soglia e il controllo del segnale ad anello chiuso di tutti i circuiti pneumatici. Compatibile con condizioni di lavoro a vuoto, pressione mista composta e pressione positiva standard. I vantaggi principali includono l'altissima precisione ±0,2% FS, il display LCD bicolore rosso/verde e la funzione di copia dei parametri batch con un solo clic, che funge da "occhio di monitoraggio visivo" dei sistemi pneumatici automatizzati.

Classificazione delle serie in base al campo di misurazione della pressione

Specifiche tecniche principali (grado di alta precisione)

  1. Unità display: schermo LCD a 4 cifre, commutazione automatica bicolore (verde/rosso); OUT1 corrisponde al verde, OUT2 corrisponde al rosso

  2. Precisione della misurazione: ±0,2%FS @25℃, risoluzione fino a 1/1000 fondo scala

  3. Opzioni di uscita del segnale

     - Segnale di commutazione: uscita transistor a collettore aperto NPN / PNP a 2 canali (OUT1 e OUT2)

     -- Segnale analogico (opzionale): uscita in tensione 1~5V o uscita in corrente 4~20mA

  4. Alimentazione: ampio intervallo di tensione da 12~24 VCC ±10%.

  5. Capacità di resistenza alla sovrapressione

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Modello ISE30A a pressione positiva: 1,5 MPa

  8. Classe di protezione: IP40 antipolvere

  9. Temperatura ambiente operativa: 0 ~ 50 ℃

  10. Funzione esclusiva: copia dei parametri con un clic, copia le impostazioni da 1 unità master a un massimo di 10 unità slave, evita efficacemente errori di impostazione dei parametri durante il debug dell'apparecchiatura batch

Regola completa di denominazione del modello

  Esempio di modello: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: identificatore del tipo di pressione in serie

     -- 01: specifica della filettatura dell'attacco = filettatura interna M5 (R1/8)

     -- N / P: tipo a transistor con uscita di commutazione

        N = collettore aperto NPN; P = collettore aperto PNP

     -- M / C / D: definizione della combinazione di output

        M = solo 2 canali di uscita di commutazione indipendenti

        C = 1 canale di commutazione + uscita di tensione analogica 1~5V

        D = 1 canale di commutazione + uscita di corrente analogica 4~20 mA

Logica del display LCD a due colori

     -- Retroilluminazione verde: pressione effettiva entro l'intervallo di funzionamento normale preimpostato dall'utente

     -- Retroilluminazione rossa: la pressione supera la soglia di allarme superiore/inferiore (avviso di sovrapressione/sottopressione)

     -- 4 modalità di visualizzazione regolabili: supporta la logica standard (verde normale, rosso anormale) o la logica di commutazione del colore inversa secondo necessità

Scenari tipici di applicazioni industriali

  1. Cilindro pneumatico e circuito di bloccaggio del pezzo

     Impostare la soglia della pressione di bloccaggio su 0,5~0,7MPa; attivare il segnale di allarme rosso quando la pressione scende al di sotto del limite inferiore per evitare l'allentamento del pezzo durante la lavorazione.

  2. Stazione di movimentazione con aspirazione a vuoto (modello dedicato al vuoto ZSE30A)

     Imposta una soglia di assorbimento affidabile ≤ -80kPa; emette immediatamente un segnale di allarme se il grado di vuoto si deteriora per evitare la caduta del pezzo durante il trasferimento.

Confronto delle prestazioni rispetto ai normali pressostati meccanici

Guida alla selezione passo dopo passo

     -- Solo vuoto o vuoto misto + micropressione positiva → Scegli il modello a pressione composta universale ZSE30AF

     -- Circuito pneumatico generale standard (alimentazione aria 0,4~0,7 MPa) → Modello più popolare ISE30A-01-N-M

     -- Richiede la raccolta continua dei dati di pressione in tempo reale da parte del PLC → Seleziona la variante di uscita analogica C (tensione 1~5 V) o D (corrente 4~20 mA)

Riassunto di una frase

     Gli interruttori digitali SOLH ZSE30A per vuoto, composto ZSE30AF e pressione positiva ISE30A sono dotati di display LCD a due colori ad alta precisione ±0,2%FS, interruttore NPN/PNP a 2 canali + uscita analogica opzionale 1~5V/4~20mA con copia dei parametri batch con un solo clic, ampiamente utilizzati per il monitoraggio e l'allarme della pressione di serraggio e dell'aspirazione del vuoto nelle apparecchiature pneumatiche automatizzate.
