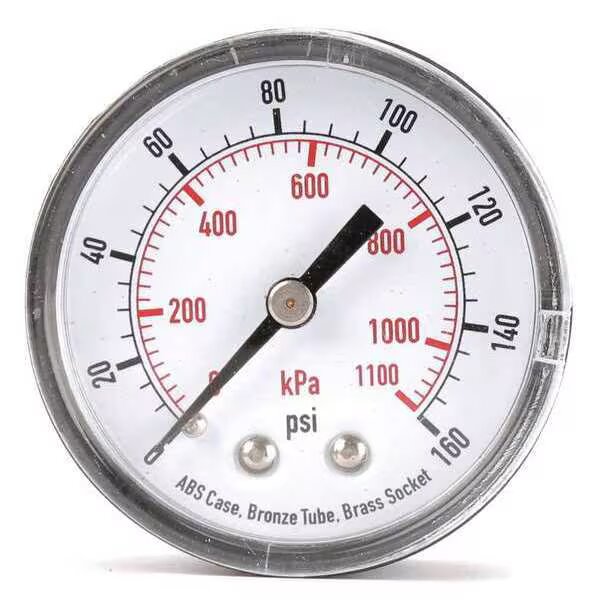

Manometro pneumatico serie G

Manometro pneumatico generale serie G

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH G è un manometro standard dedicato ai sistemi pneumatici per la misurazione della pressione dell'aria compressa, suddiviso in tipo base standard e tipo indicatore di limite con anello di avviso colorato. Il diametro esterno del quadrante varia da φ15 a φ63, l'intervallo di pressione copre 0,2~1,5MPa con precisione standard ±3% F.S. Sono disponibili due strutture di montaggio: modello G con filettatura posteriore per montaggio a pannello e modello GA con filettatura laterale per installazione diretta su tubazione.

Specifiche dimensioni e dimensioni della serie (diametro esterno × filettatura di collegamento)

     -- G15: φ15, filettatura interna M5 / R1/8; ultraminiaturizzato, abbinato a microvalvole pneumatiche

     -- G27: φ26, R1/16 / R1/8; corpo sottile e compatto per spazi di installazione ristretti e ristretti

     -- G36 / GA36: φ37,5, R1/8; modello generale standard tradizionale

     -- G46 / GA46: φ42,5, R1/8 / R1/4; anello indicatore di limite opzionale più utilizzato

     -- G53-L: φ51, R1/8 / R1/4; quadrante medio grande con anello di avviso limite rosso-verde

     -- G63-L: φ63,4, R1/8 / R1/4; quadrante super grande, lettura chiara da lunga distanza

Regola di denominazione dei modelli ed esempi

 1. Formato di denominazione

     -- G / GA + Codice dimensione + Suffisso opzionale L + Codice intervallo di pressione + Codice filettatura

     -- Suffisso L = Dotato di anello indicatore limite rosso-verde

  2. Esempi di modelli

     --G46-10-02:

         G46 = φ42,5 modello con filettatura posteriore | 10 = intervallo 1,0 MPa | 02 = filettatura R1/4

     -- GA36-10-01:

        GA36 = modello con filettatura laterale φ37,5 | 10 = intervallo 1,0 MPa | 01 = filettatura R1/8

     --G36-L-10-01

        Con anello di avviso limite rosso-verde L, filettatura posteriore φ37,5, 1,0 MPa, R1/8

  3. Definizione del codice

     -- Codice intervallo di pressione:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0MPa

        15 = 0~1,5MPa

    -- Codice discussione

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = filettatura interna M5×0,8 metrica3.

Parametri tecnici fondamentali universali

  1. Mezzo misurabile: aria compressa; Versioni con parti a contatto con il fluido senza olio e senza rame opzionali per processi puliti

  2. Intervalli di pressione standard: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Grado di precisione: Standard ±3% F.S.; mini G15 e G27 ±5% F.S.

  4. Configurazione materiale:

     -- Alloggiamento: lega di zinco/alluminio pressofuso nichelato

     -- Copertura per finestra: policarbonato resistente agli urti

     -- Raccordo di collegamento: Ottone; disponibile un'alternativa senza rame

  5. Temperatura operativa: -5 ~ +60 ℃ (media senza ghiaccio)

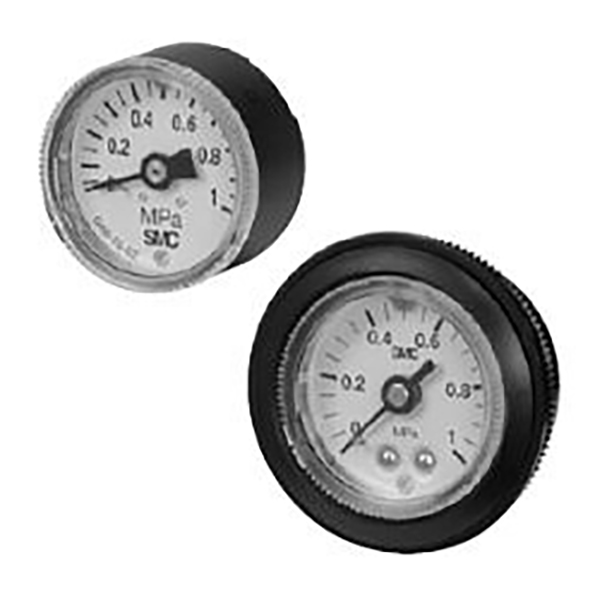

  6. Classificazione del montaggio

     -- Tipo G: filettatura posteriore, progettata per l'installazione a pannello incorporato

     -- Tipo GA: filettatura laterale, montaggio diretto su tubazione in linea

Modello L con anello indicatore di limite

     -- Anello rosso: Limite superiore/soglia allarme alta pressione

     -- Anello verde: intervallo di pressione di esercizio normale e sicura

     -- Puntatore bianco: valore della pressione dell'aria dinamica in tempo reale

     -- Vantaggio principale: giudizio visivo intuitivo sullo stato senza un'attenta lettura della scala, ideale per catene di montaggio e armadi di monitoraggio multipunto centralizzati

Guida alla selezione passo dopo passo

  1. Spazio limitato e in miniatura: selezionare G15 / G27 (φ15 / φ26)

  2. Circuiti pneumatici standard ordinari: G36 / G46 (φ37,5 / φ42,5)

  3. Avviso visivo di pressione richiesto: G36-L / G46-L con anello limite colorato

  4. Richiesta di lettura remota a lunga distanza: quadrante grande G53-L / G63-L (φ51 / φ63)

  5. Distinzione della modalità di installazione

     -- Montaggio diretto su tubazione → Serie con filettatura laterale GA

     -- Montaggio a incasso del pannello di controllo dell'apparecchiatura → Serie con filettatura posteriore G

Riferimento rapido per il modello standard più diffuso

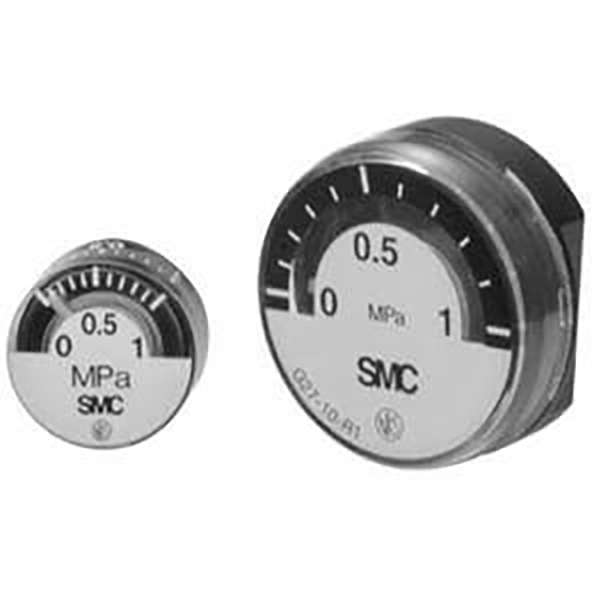

     -- G27-10-R1: quadrante φ26, intervallo 1,0 MPa, filettatura R1/16

     -- G36-10-01: filettatura posteriore φ37,5, 1,0 MPa, R1/8

     -- G46-10-02: filettatura posteriore φ42,5, 1,0 MPa, R1/4

     -- G46-L-10-02: filettatura posteriore φ42,5, anello limite rosso-verde, 1,0 MPa, R1/4

Riassunto di una frase

     Il manometro pneumatico serie SOLH G copre φ15 ~ φ63 dimensioni del quadrante completo con filettatura posteriore/laterale due stili di montaggio, anello di avviso limite colorato tipo L opzionale, intervalli di pressione completi 0,2 ~ 1,5 MPa e versioni pulite senza rame, l'accessorio standard per il monitoraggio della pressione dell'aria per tutti i circuiti pneumatici di automazione industriale.
