Marca: SOLH di Riche Technology | Raccordo istantaneo diritto con stelo equivalente KQ2N SMC
KQ2N è un raccordo pneumatico dritto a stelo. Un'estremità è con filettatura maschio o stelo, l'altra estremità accetta tubi dell'aria in PU/PA. Si tratta di una sostituzione diretta per i raccordi istantanei della serie KQ2N di SMC. Ampiamente utilizzato nei circuiti pneumatici e nelle condotte del vuoto. Installazione senza attrezzi, basta premere il collare di rilascio per inserire o rimuovere rapidamente il tubo.
Quattro tipologie strutturali disponibili:

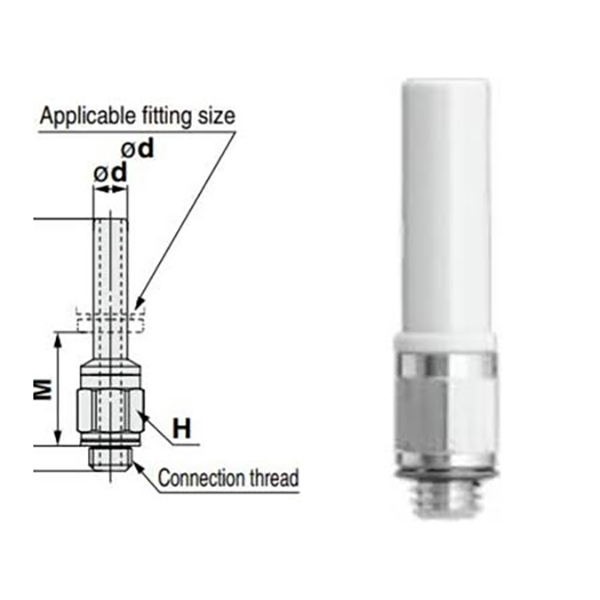

Tipo con stelo con filettatura maschio (filettatura M: M5)

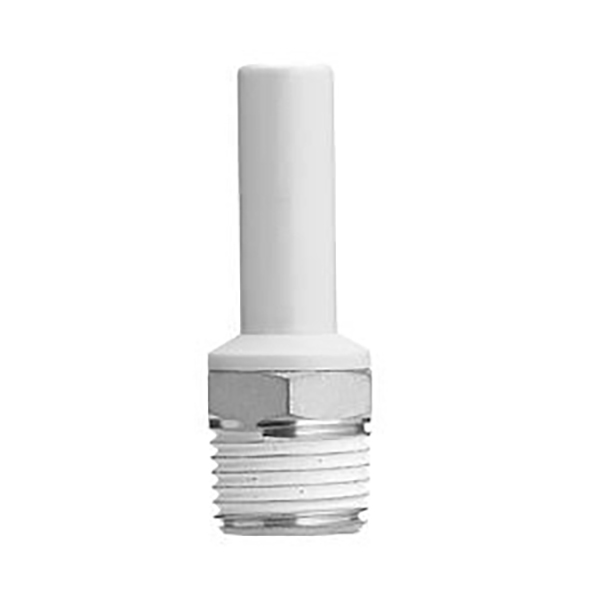

Tipo con stelo con filettatura maschio (filettatura conica R imperiale: 1/8,1/4,3/8)
• Stelo dritto di uguale diametro (suffisso -99): entrambe le estremità con lo stesso stelo OD
• Raccordo dritto con stelo ridotto: due steli con diametri esterni diversi per la transizione dimensionale
Esempio: KQ2N04-M5
• KQ2N: Codice serie, raccordo diritto con stelo
• 04: Diametro esterno del tubo Φ4mm sul lato di inserimento
• M5 / 01S / 02S: specifica filettatura maschio
• -99: Raccordo dritto con stelo di uguale diametro

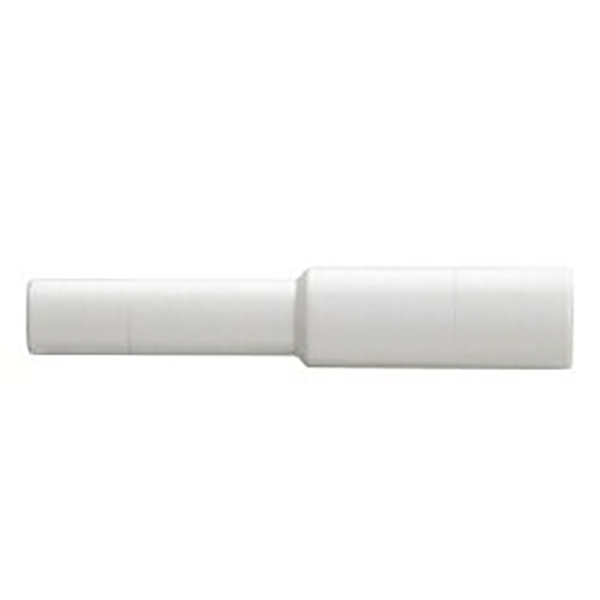

• 04-06: Riduzione del raccordo dello stelo, ①Φ4 → ②Φ6
|
Segmento di codice |
Descrizione |
|
KQ2N |
Codice serie: Raccordo automatico diritto a stelo |
|
04/06/08/10/12/16 |
Diametro esterno del tubo ΦD (mm) |
|
M5 |
Filettatura maschio metrica M5×0,8 |
|
01S/02S/03S |
Filettatura conica R imperiale: R1/8, R1/4, R3/8 |
|

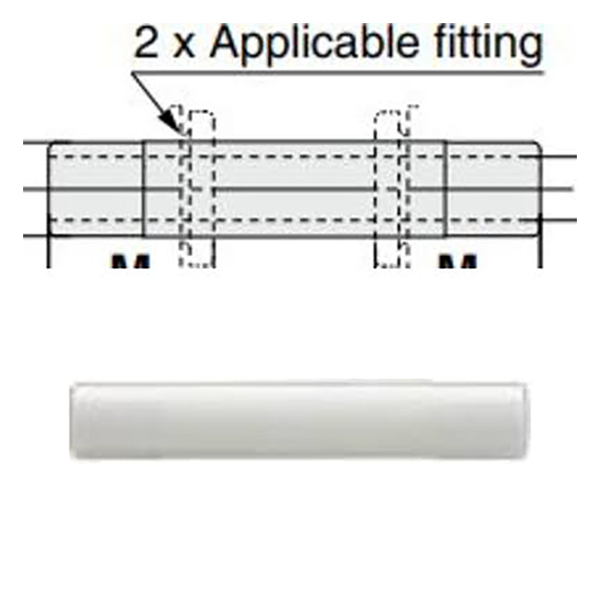

-99 |
Raccordo dritto con stelo di uguale diametro, entrambe le estremità stesso diametro esterno |
|
Doppia cifra, ad esempio 04-06 |
Raccordo con stelo ridotto: ① diametro esterno di ingresso, ② diametro esterno di uscita |
|
Articolo |
Parametro |
|
Tubi applicabili |
Tubo in poliuretano PU, tubo in nylon PA |
|
Pressione operativa |
0~1.0MPa, compatibile con il circuito di pressione negativa del vuoto |
|
Temperatura operativa |
0℃~+60℃ |
|
Materiale del corpo |
Corpo in plastica; Parte filettata in ottone nichelato, resistente alla corrosione |
|
Prestazioni di tenuta |
Ottima tenuta della filettatura |
|
Metodo di connessione |
A pressione; premere il collare di rilascio per staccare il tubo |
4.1 Versione con filettatura maschio metrica M
|
Modellolololo |
Filo |
Tubo ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Versione con filettatura maschio conica R imperiale
|
Modellolololo |
Filo R |
Tubo ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Stelo dritto di uguale diametro (serie -99)
|
Modellolololo |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

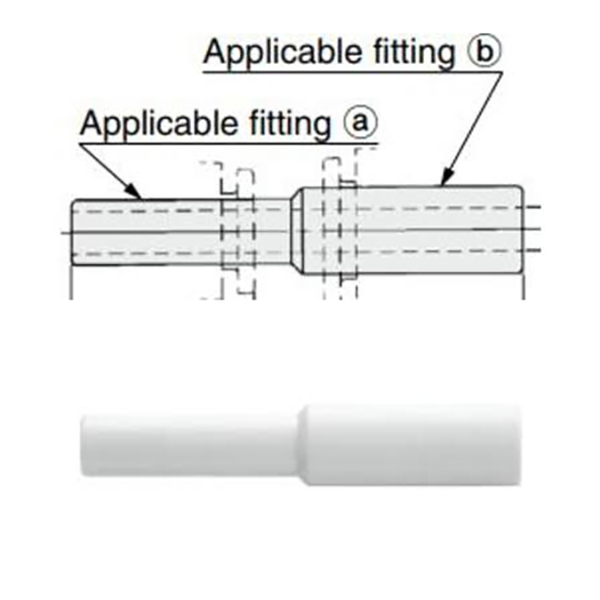

4.4 Raccordo diritto dello stelo riduttore
|
Modellolololo |
① Diametro esterno dello stelo |
② Diametro esterno dello stelo |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Corpo in plastica con filettatura in ottone nichelato per resistenza alla corrosione e tenuta affidabile della filettatura
• Compatibile con tubo dell'aria in poliuretano PU e tubo in nylon PA
Pressione di esercizio nominale 0 ~ 1,0 MPa, adatta per circuiti a pressione negativa del vuoto
• Intervallo di temperatura operativa: 0 ℃ ~ +60 ℃
• Assemblaggio semplice: mantenere l'estremità del tubo liscia e inserirla direttamente; premere il collare di rilascio anteriore per estrarre il tubo per lo smontaggio
Macchinari per l'automazione, bracci robotici, sistemi di adsorbimento del vuoto, apparecchi pneumatici, tubazioni per compressori d'aria. Sostituzione diretta per i raccordi della serie SMC KQ2N importati.
