Raccordi istantanei multiporta tipo Y serie KQ2U / KQ2UD

SOLH KQ2U e KQ2UD sono connettori collettore push-in multiporta stile Y della famiglia di raccordi pneumatici KQ2, sostitutivi diretti di SMC KQ2U/KQ2UD. KQ2U è uno splitter a Y 1 ingresso 2 uscite e KQ2UD è un distributore d'aria compatto 1 ingresso 4 uscite. Disponibili nelle versioni con filettatura maschio, diametro uguale e riduzione. Costruiti con corpo in PBT e guarnizione in NBR, questi raccordi a innesto rapido supportano sia i sistemi ad aria compressa che quelli a vuoto. Ampiamente utilizzato per la fornitura d'aria centralizzata per sistemi di ventose, dispositivi di automazione multicilindrico, 3C e macchinari per l'imballaggio.

Raccordi istantanei multiporta tipo Y serie SOLH KQ2U / KQ2UD | Connettore del collettore pneumatico

Marca: SOLH di Riche Technology | Raccordo istantaneo multiuscita equivalente a Y SMC KQ2U / KQ2UD


1. Panoramica del prodotto

     KQ2U è uno splitter push-in di tipo Y 1 ingresso 2 uscite; KQ2UD è un collettore push-in di tipo Y con 1 ingresso e 4 uscite. Entrambi appartengono alla serie di raccordi istantanei pneumatici SOLH KQ2. Costruito con corpo in PBT e filettatura maschio in ottone nichelato. Plug-and-play diretto per circuito respiratorio in PU, nastro in PTFE non richiesto. Progettato per la suddivisione del circuito dell'aria 1 a 2 / 1 a 4, completamente intercambiabile con SMC KQ2U / KQ2UD. Ampiamente adottato nelle apparecchiature di automazione, nelle ventose a vuoto e nella distribuzione dell'aria con attuatori pneumatici.

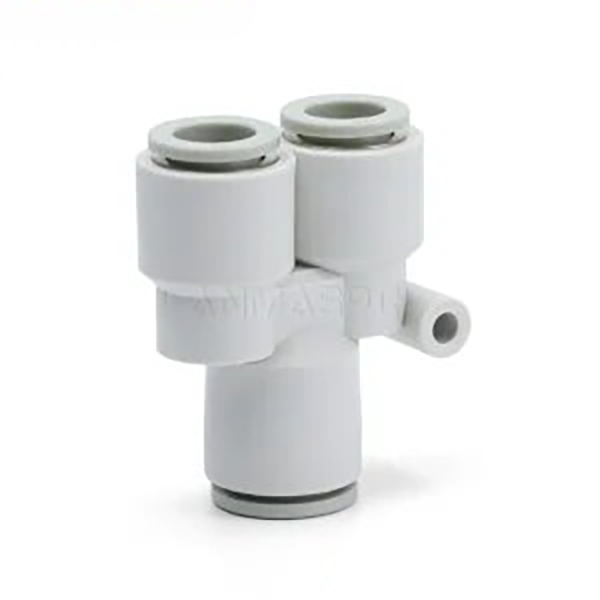

     KQ2U: 1 ingresso, 2 uscite (a Y da 1 a 2 divise)

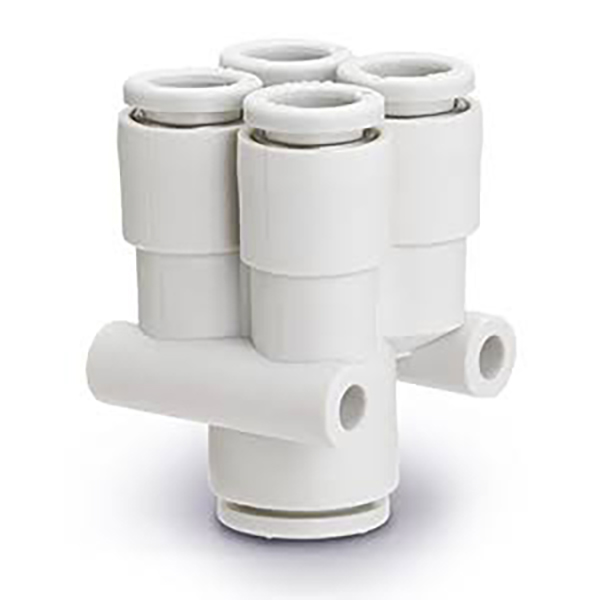

     KQ2UD: 1 ingresso, 4 uscite (a Y da 1 a 4 divise)


2. Regole di denominazione dei modelli

2.1 KQ2U (splitter a Y 1 ingresso 2 uscite)

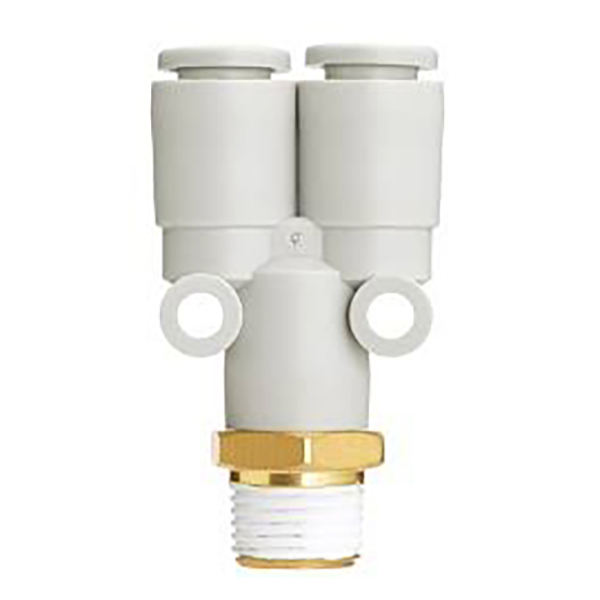

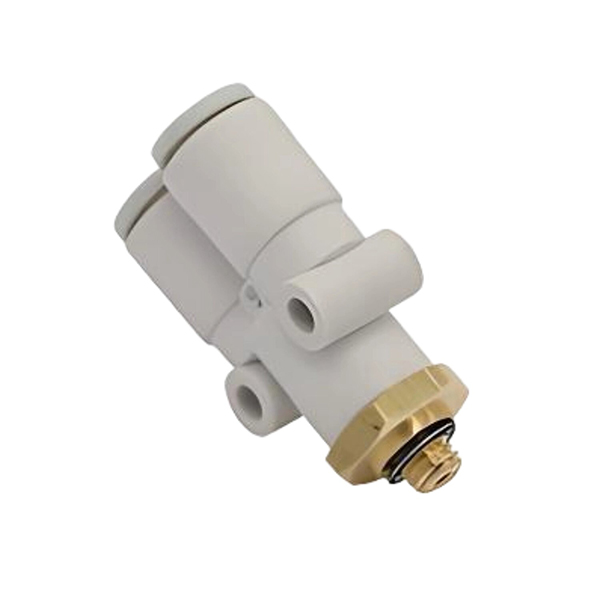

  1.Versione con filettatura maschio KQ2Uxx-xxS Esempio: KQ2U06-02S
     KQ2U: raccordo 1 ingresso 2 uscite tipo Y
     06: diametro esterno del tubo delle porte di uscita Φ6 mm
     02S: Filettatura maschio conica R1/4 (S = filettatura maschio conica R)
     Codice filettatura: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

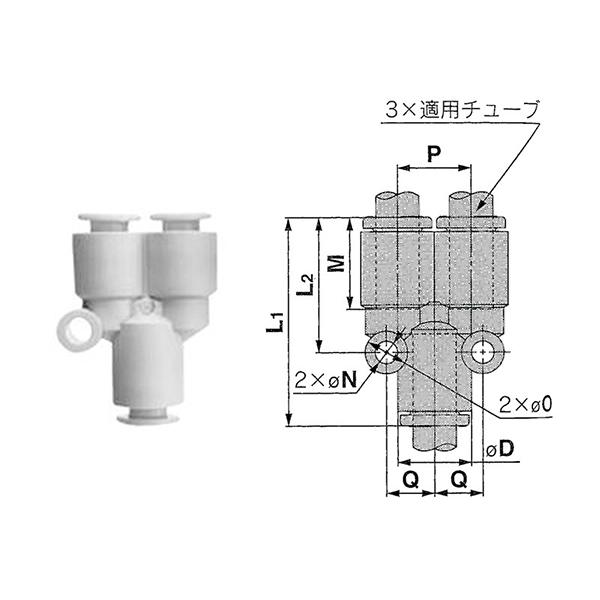

  2.Versione con tubo dritto di uguale diametro KQ2Uxx-00 Esempio: KQ2U08-00
     L'ingresso e le due uscite condividono il diametro esterno identico del tubo, tutti Φ8 mm

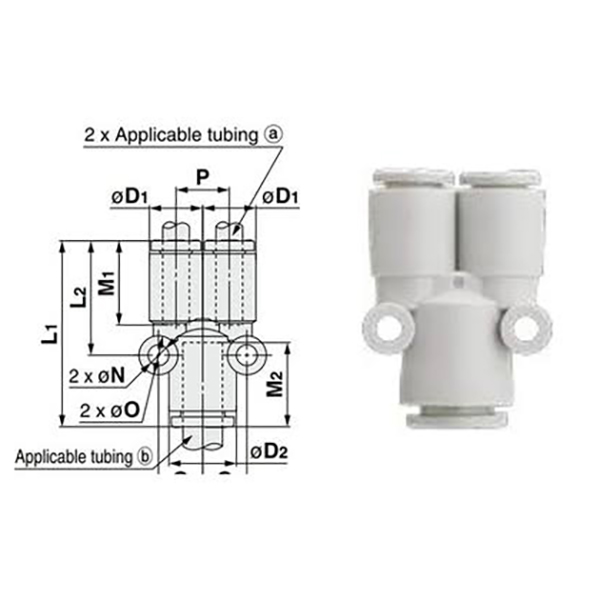

  3.Versione diritta ridotta KQ2Uxx-yy Esempio: KQ2U04-06
     Due uscite Φ4; ingresso principale Φ6, divisione riducente di diametro diverso

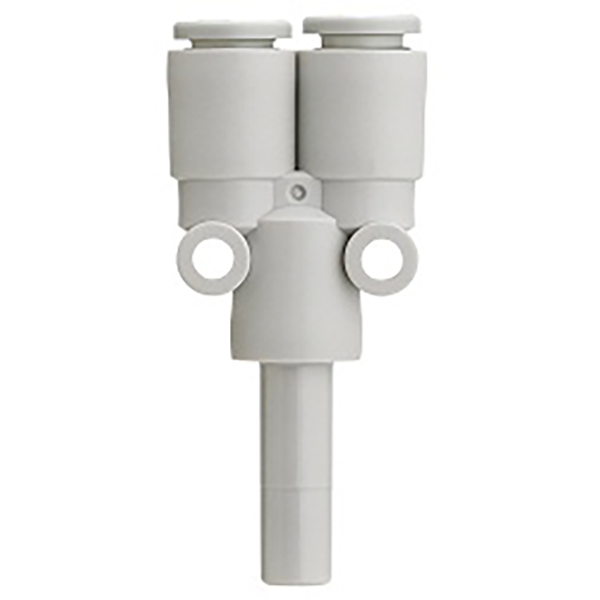

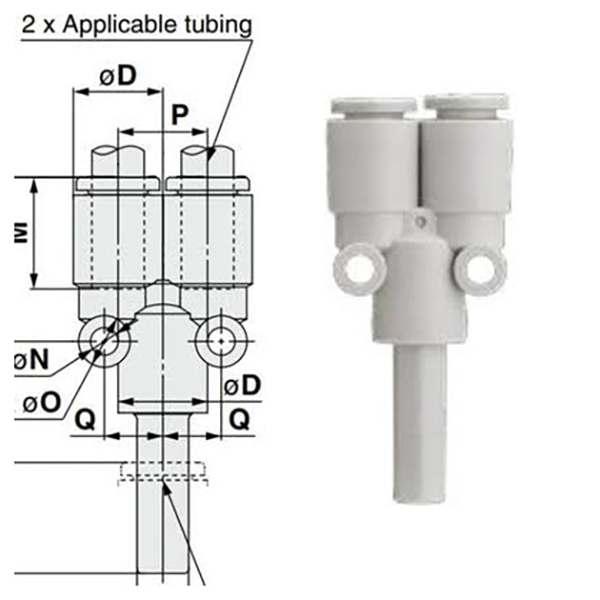

 4. Versione con tappo spinato KQ2Uxx-99
     Gambo del tappo rigido in plastica nella parte inferiore, si inserisce nella porta push-in femmina per divisione 1 ingresso 2 uscite

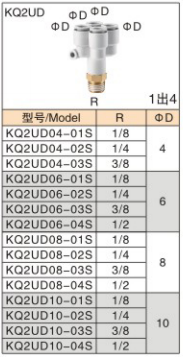

2.2 KQ2UD (collettore a Y 1 ingresso 4 uscite)

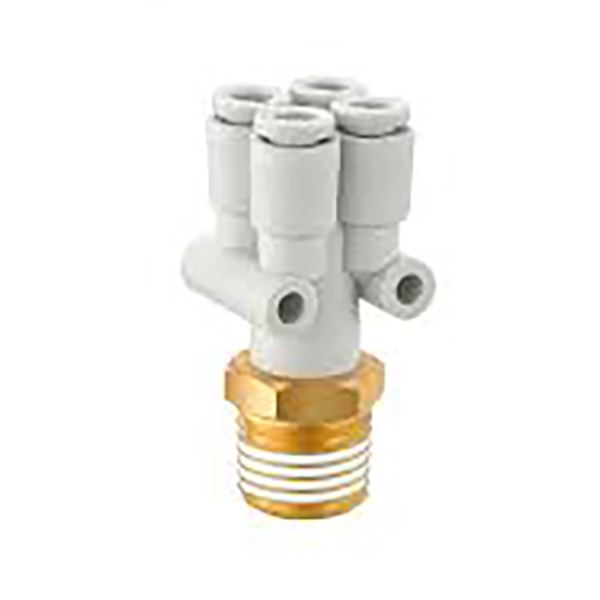

  1. Versione con filettatura maschio KQ2UDxx-xxS Esempio: KQ2UD08-03S
     Ingresso filettatura maschio R38, quattro uscite per tubi Φ8

  2. Versione con tubo riduttore KQ2UDxx-yy Esempio: KQ2UD04-06
     Quattro uscite Φ4, ingresso principale Φ6, distribuzione riducente multiporta


3. Tabella riepilogativa delle specifiche

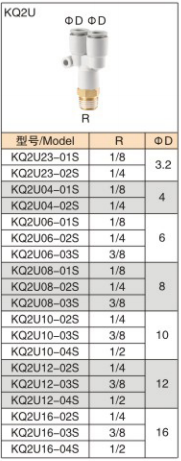

3.1 KQ2U (splitter a Y 1 ingresso 2 uscite)

Tipo

Gamma di modelli

Descrizione

Filettatura maschio 1 a 2

KQ2U23-01S ~ KQ2U16-04S

Ingresso aria con filettatura maschio R, due uscite tubi uguali, diametro esterno tubo Φ3,2 ~ Φ16

Diametro uguale dritto

KQ2U02-00 ~ KQ2U16-00

Ingresso e due uscite dello stesso diametro, tutti collegamenti a tubo push-in

Riduzione diretta

KQ2U02-23 ~ KQ2U12-16

Tubo di uscita piccolo, tubo di ingresso grande, diviso di diametro diverso

Tipo con stelo a spina

KQ2U23-99 ~ KQ2U16-99

Gambo del tappo inferiore in plastica, da inserire nella porta push-in femmina per suddivisione 1 a 2

3.2 KQ2UD (collettore a Y 1 ingresso 4 uscite)

Tipo

Gamma di modelli

Descrizione

Filettatura maschio da 1 a 4

KQ2UD04-01S ~ KQ2UD10-04S

R ingresso aria con filettatura maschio, quattro uscite tubi uguali, diametro esterno tubo Φ4~Φ10

Riduzione a pressione

KQ2UD04-00 ~ KQ2UD10-12

Lo stile push-in, l'ingresso e quattro uscite supportano diametri uguali/diversi


4. Specifiche Tecniche Generali

Articolo

Parametro

Tubi compatibili

Tubo flessibile pneumatico PU/PA/PE

Pressione operativa

0 ~ 1,0MPa

Compatibilità con il vuoto

Adatto per circuiti del vuoto (generatore di vuoto e derivazione ventose)

Temperatura operativa

0~60℃

Materiale del corpo

Plastica tecnica PBT

Materiale del filo

Ottone nichelato

Materiale della guarnizione

Gomma nitrilica NBR

Metodo di installazione

Connessione rapida push-in; premere il collare di rilascio per estrarre il tubo


5. Caratteristiche del prodotto

     • Assemblaggio rapido a inserimento: Tubo inserito per sigillatura istantanea. Premere il collare di rilascio bianco per rimuovere il tubo, migliorando notevolmente l'efficienza dell'assemblaggio.

     • Distribuzione dell'aria multipercorso: KQ2U per suddivisione 1 a 2, KQ2UD per suddivisione 1 a 4. Distribuzione centralizzata della fonte d'aria per semplificare il convogliamento dell'aria.

     • Opzione di riduzione disponibile: Versioni con diametro uguale e ridotto per il collegamento di tubi di diverse dimensioni.

     • Sigillatura affidabile della filettatura: Filettatura maschio in ottone nichelato con elevata resistenza alla corrosione e resistenza meccanica.

     • Dimensioni compatte: Ingombro ridotto per spazi di montaggio ristretti, ampiamente utilizzato in manipolatori, maschere e moduli a ventosa.


6. Applicazioni tipiche

     • Suddivisione della serie di ventose (più ventose condividono un'unica fonte di vuoto)

     • Alimentazione aria multibombola per apparecchi di automazione

     • Circuiti pneumatici per macchine per l'imballaggio, attrezzature 3C e macchine per stampaggio a iniezione

     • Divisione della linea d'aria per maschere di ispezione e prova pneumatica


7. Note di installazione

     • Tagliare il tubo perpendicolarmente senza sbavature; le bave potrebbero graffiare l'anello di tenuta e causare perdite d'aria.

     • Spingere il tubo completamente verso il basso e verificare che il collare di rilascio blocchi saldamente il tubo.

     • Non per acqua, olio o fluidi fortemente corrosivi. Solo per servizio di aria compressa e vuoto.

     • Evitare piegature ripetute alla radice del giunto per evitare fessurazioni della plastica.
