Gomito maschio universale con derivazione serie KQ2Z

Raccordi istantanei multiporta SOLH KQ2Z, splitter pneumatico equivalente SMC KQ2Z. Quattro sottotipi: 1 in 2, impilabile KQ2ZF, 1 in 4 KQ2ZD e 1 in 6 KQ2ZT. Corpo in PBT con filettatura in ottone nichelato, compatibile con tubi in PU/PA per circuiti a vuoto e pressione positiva. La Riche Technology offre stock stabili e produzione affidabile per la distribuzione automatizzata dell'aria.

Invia richiesta

Descrizione del prodotto

Raccordi istantanei per collettore multiporta serie KQ2Z | Separatori pneumatici equivalenti SMC KQ2Z

Marca: SOLH di Riche Technology | Raccordi istantanei per collettori pneumatici a uscita multipla KQ2Z

1. Panoramica del prodotto

La serie KQ2Z appartiene alla famiglia di raccordi istantanei pneumatici SOLH KQ2. Si tratta di un raccordo per collettore multi-ramo con filettatura maschio, dotato di ingresso aria singolo e uscite multiple simultanee del tubo. Design push-to-connect per l'inserimento e la rimozione dei tubi senza attrezzi, utilizzato per la distribuzione centralizzata dell'aria nei sistemi pneumatici. Quattro sottomodelli disponibili:

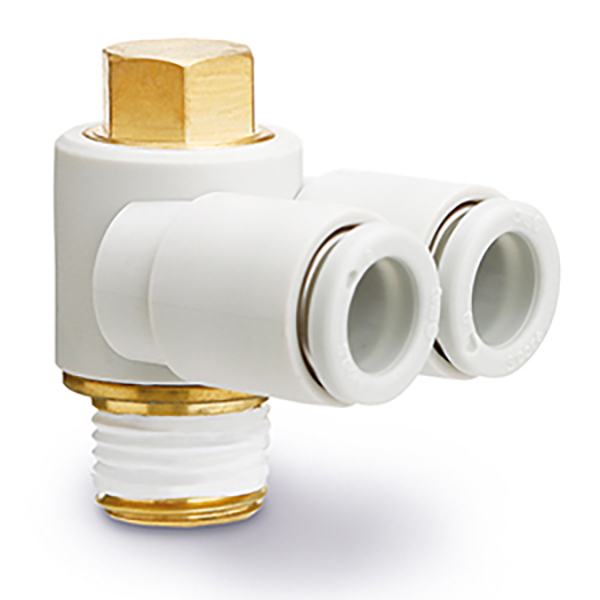

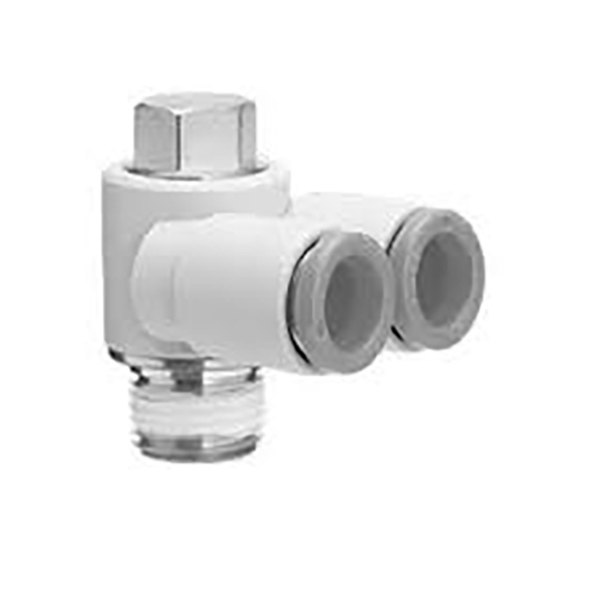

KQ2Z: Porta doppia 1 ingresso 2 uscite, montaggio esagonale esterno

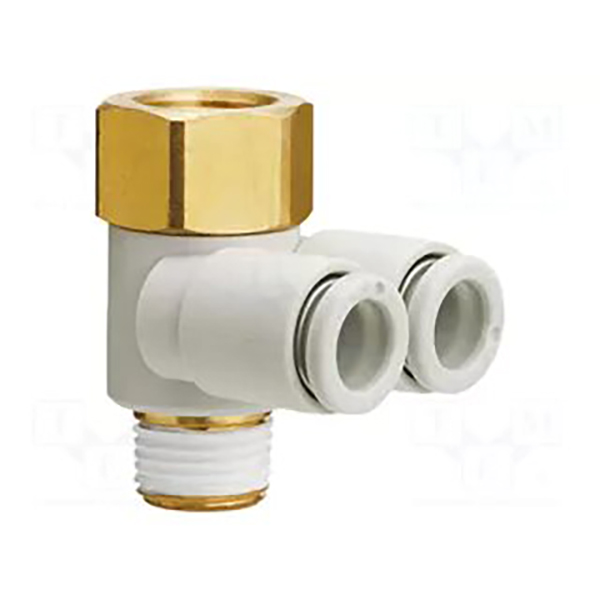

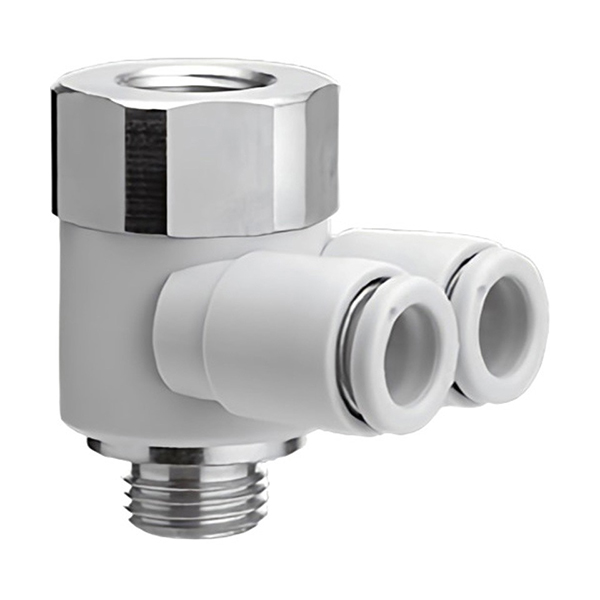

KQ2ZF: Collettore sovrapponibile 1 ingresso 2 uscite, filettatura femmina Rc superiore per collettori aggiuntivi in cascata

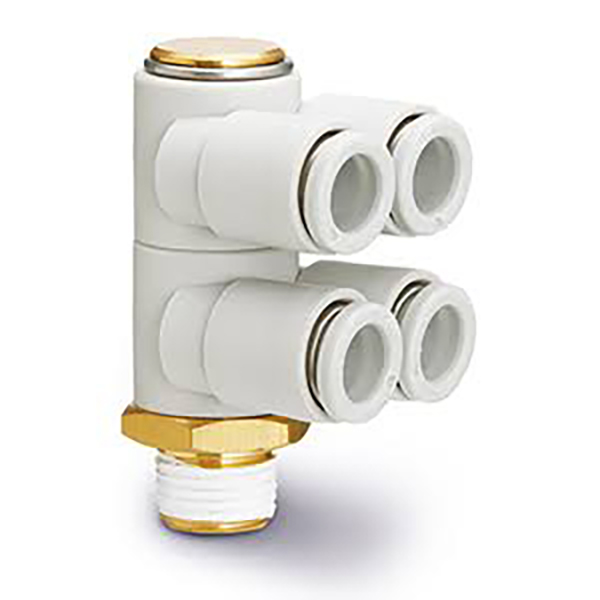

KQ2ZD: Collettore di derivazione a quattro vie 1 ingresso 4 uscite

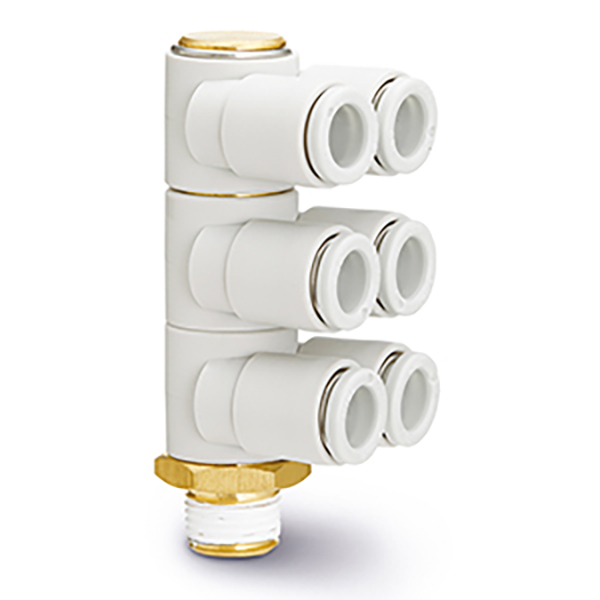

KQ2ZT: Collettore di derivazione a sei vie 1 ingresso 6 uscite

Vantaggi fondamentali: Design compatto del collettore per risparmiare spazio di installazione. Corpo in PBT con filetto in ottone nichelato. Compatibile con tubi pneumatici PU/PA, funziona sia per circuiti a pressione positiva che a vuoto. Sostituzione diretta per i raccordi originali SMC KQ2Z.

2. Spiegazione del codice modello

Formato: KQ2Z □□ - □□S

KQ2Z: codice serie per raccordo collettore di derivazione multiporta
□□: diametro esterno del tubo ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Suffisso:

01S02S/03S/04S: Filettatura maschio conica imperiale R (1/8",1/4",3/8",1/2")
M5: filettatura maschio metrica M5×0,8

KQ2ZF: Versione impilabile, filetto maschio R inferiore + filetto femmina Rc superiore. È possibile collegare più KQ2ZF end-to-end per espandere la quantità di uscite.

3. Elenco completo dei modelli

3.1 KQ2Z (1 ingresso 2 uscite, montaggio esagonale esterno)

Modellolololo	Filettatura maschio R	Tubo ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (tipo impilabile 1 ingresso 2 uscite, filettatura R + Rc)

Modellolololo	Filettatura R/Rc	Tubo ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

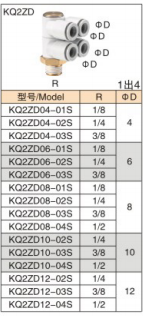

3.3 KQ2ZD (1 ingresso 4 uscite)

Modellolololo	Filettatura maschio R	Tubo ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

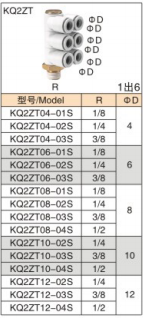

3.4 KQ2ZT (1 ingresso 6 uscite)

Modellolololo	Filettatura maschio R	Tubo ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Materiale e specifiche tecniche

Articolo	Parametro
Materiale del corpo	Plastica tecnica PBT, elevata resistenza e resistenza agli urti
Componente filo	Ottone nichelato, antiruggine e resistente alla corrosione
Anello di tenuta	Gomma nitrilica NBR
Tubi compatibili	Tubo in PU, tubo pneumatico in nylon PA
Pressione di esercizio	0~1.0MPa, applicabile per pressione negativa del vuoto
Temperatura operativa	-20℃~+60℃
Metodo di connessione	Raccordo a innesto; anello di rilascio pressione per inserire/rimuovere il tubo

5. Scenari applicativi

• Macchinari di automazione, gruppi di ventose robotizzate: distribuzione multipercorso a fonte d'aria singola, sostituzione dei blocchi collettori tradizionali e risparmio di spazio di installazione

• Alimentazione d'aria sincronizzata per più cilindri, tubazioni centralizzate attorno ad isole valvole compatte

• KQ2ZF può essere impilato in serie per espandere la quantità di uscite su richiesta, gruppo collettore flessibile

• Sostituzione all'importazione, sostituzione immediata per i raccordi del collettore della serie SMC KQ2Z

6. Note di installazione

• Tagliare l'estremità del tubo verticalmente in modo piatto, inserire completamente il tubo nel fondo del raccordo per una tenuta affidabile.

• Avvolgere una piccola quantità di nastro in PTFE sulle filettature maschio, applicare una coppia di serraggio moderata per evitare la rottura del corpo in plastica.

• Rimozione del tubo: premere l'anello di rilascio bianco e tirare contemporaneamente il tubo verso l'esterno.

• Per applicazioni KQ2ZF in cascata, garantire la tenuta della filettatura. Non superare la pressione nominale dopo l'impilamento in più fasi.
