Generatore di vuoto multistadio serie PBM/PBX

Mini eiettore per vuoto multienergia multistadio serie PBM / PBX | Generatore di vuoto impilabile stile Piab

Marca: SOLH di Riche Technology | Generatore di vuoto Venturi a 2 stadi impilabile ultrasottile

1. Panoramica del prodotto

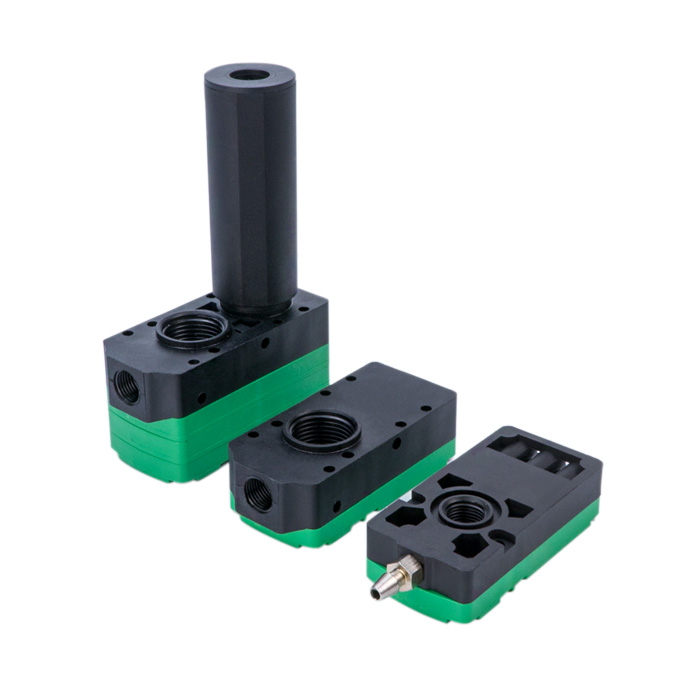

   I PBM/PBX sono mini generatori di vuoto multistadio diffusori bistadio stile Piab, detti anche generatori di vuoto multienergia. Adottano un design modulare impilabile con un corpo leggero ultrasottile. PBM è la versione standard con silenziatore incorporato, mentre PBX è del tipo con silenziatore esterno composto. Tre versioni funzionali disponibili: Tipo A senza valvola, Tipo B con valvola di alimentazione, Tipo C modello completamente integrato multienergia.

  Posizionamento del nucleo: ingombro compatto, basso consumo d'aria e ampio flusso di aspirazione. Supporta l'impilamento di collettori multistrato con controllo indipendente per più ventose. Ideale per robot EOAT, pallettizzazione e pezzi porosi con ventose in schiuma.

      • PBM Standard Mini: Silenziatore incorporato, corpo sottile, silenziosità, adatto per montaggio singolo o sovrapposto

      • Tipo composto PBX X-mini: Cartuccia silenziatrice esterna rimovibile, vuoto finale più elevato, portata maggiore e migliore dissipazione del calore, progettata per il funzionamento continuo a ciclo elevato

  Gradi dimensionali: 5 / 10 / 20 / 30. Il numero rappresenta la potenza nominale equivalente della pompa per vuoto (0,05~0,3 kW). Versioni funzionali: A base senza valvola, B valvola di alimentazione integrata, C modello multienergia completo (valvola di alimentazione + valvola di interruzione + rilevamento della pressione del vuoto + acceleratore di interruzione del vuoto regolabile).

2. Regola di codifica del modello

  Esempio: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/PBX

￮ PBM: tipo mini standard con silenziatore incorporato

￮ PBX: tipo Compound X-mini con cartuccia silenziatrice esterna

     • 10: Codice taglia (5 /10 /20 /30)

￮ 5: Flusso micro-piccolo, componenti minuscoli

￮ 10: Flusso medio-piccolo, piccole parti 3C

￮ 20: Bestseller a flusso medio, ventose in cartone, film e schiuma

￮ 30: Flusso ampio, lamiere porose di grandi dimensioni e pallettizzazione

     • A/B/C: Versione funzionale

￮ A: Unità base senza valvola, solo corpo generatore, controllata da elettrovalvola esterna

￮ B: Versione a valvola singola, elettrovalvola di alimentazione incorporata, valvola di mantenimento della pressione unidirezionale opzionale, rilascio naturale del vuoto

￮ C: Versione multienergia completa, valvola di alimentazione + valvola rompi vuoto + vacuostato digitale + acceleratore di soffio regolabile

     • K1: Codice combinazione valvola, K1 = valvola di alimentazione normalmente chiusa + valvola di interruzione normalmente chiusa

     • 5/6: Tensione bobina: 5=24 V CC, 6=12 V CC

     • L/M: Specifiche del cavo

     • FN: Uscita pressostato (NPN/PNP, unità opzionale kPa/inHg)

  Esempio di ordine: PBM20-C. Definizione: silenziatore integrato standard PBM, taglia 20, modello multienergia completo di tipo C, valvola di alimentazione e interruzione integrata, interruzione del vuoto regolabile e allarme di rilevamento del vuoto.

3. Differenza tra PBM e PBX principali

4. Confronto delle funzioni della versione A/B/C

5. Riepilogo delle specifiche tecniche

  Prestazioni a pressione di alimentazione di 0,5 MPa

6. Guida alla selezione

  Scegli PBM o PBX

     • ✅ PBM: Spazio di installazione limitato, EOAT del robot, ciclo intermittente regolare, non è necessario alcun silenziatore sporgente

     • ✅ PBX: Ventosa in schiuma, cartone poroso, funzionamento continuo lungo, flusso e vuoto richiesti più elevati

  Seleziona la versione A/B/C

     • ✅ Versionee C Multienergia: Applicazione robot, rilascio rapido dello scarico + allarme rilevamento parti mancanti, riduzione di valvole e tubazioni esterne (preferibile)

     • ✅ Versionee B: Budget limitato, assenza di scarico del vuoto, pezzo rilasciato in base al peso proprio

     • ✅ Versionee A: Apparecchio fisso con elettrovalvola esterna esistente, minor costo di approvvigionamento

  Funzionalità del collettore impilabile (vantaggio chiave del PBM/PBX)

     PBM5 può impilare fino a 16 strati; PBM10 supporta fino a 12 livelli. Il PBX condivide la stessa capacità di impilamento. Ogni strato possiede un circuito del vuoto indipendente senza interferenze reciproche, condividendo un'alimentazione d'aria principale. La scelta migliore per moduli di trasferimento multistazione e multiugello.

     Materiale guarnizioni: NBR per condizioni generali; FKM per ambienti corrosivi di tipo alimentare o acidi/alcalini.

7. Circuito pneumatico per modello Multienergia di tipo C

     Sorgente d'aria → Filtro dell'aria AFC (nebbia d'olio vietata) → Regolatore di pressione AR → Porta di alimentazione dell'aria PBM/PBX-C; Porta del vuoto → Filtro del vuoto ZFC → Ventosa. Due cavi di segnale DC24V si collegano al PLC: uno per il controllo dell'aspirazione del vuoto, l'altro per la rottura del vuoto di scarico regolabile. Segnale di feedback del vuoto utilizzato per il rilevamento del pezzo mancante/lasciato cadere.

8. Note operative

     • L'alimentazione dell'aria deve essere secca e filtrata, è vietato l'uso di lubrificanti a nebbia d'olio. La contaminazione dell'olio ostruirà gli ugelli a due stadi.

     • Il filtro del vuoto ZFC deve essere installato nella tubazione del vuoto. La polvere blocca facilmente gli ugelli e riduce la forza di aspirazione.

     • La cartuccia del silenziatore esterno del PBX deve essere completamente installata; rimuovendolo si provoca un rumore estremamente forte.

     • Regolare lentamente l'acceleratore di interruzione del vuoto di tipo C. Un'apertura eccessiva soffierà via la pellicola sottile e i pezzi di carta.

     • Per il gruppo collettore impilato con più unità, allargare il tubo di alimentazione dell'aria principale per stabilizzare la pressione per tutte le unità.

     • Ampia tolleranza alla temperatura; garantire l'assenza di formazione di ghiaccio sulla fonte d'aria in condizioni di bassa temperatura.
