Serie di componenti pneumatici

Giunto con cerniera a doppia orecchio tipo SOLH Y per estremità stelo di cilindro pneumatico, connettore a forcella standard intercambiabile con parti SMC/AirTAC. Filettatura interna M10×1,25-M27×2 corrispondente a fori da 32-125 mm, foro perno φ10-27 mm, oscillazione su piano singolo ±5°. Acciaio al carbonio annerito/zincato o acciaio inossidabile. Ideale per ganci di carico ad orecchio singolo con elevata portata nei meccanismi push pull e articolati.

SOLH Giunto flottante tipo F per estremità stelo cilindro pneumatico, connettore di compensazione testa sferica flessibile. Assorbe il disallineamento assiale/radiale (assiale ±1,5 mm, angolare ±2°~±5°), elimina la forza laterale e protegge le guarnizioni del cilindro. Filettature M6×1.0-M20×1.5 corrispondenti a fori da 16-100 mm, alluminio anodizzato o acciaio inossidabile 304. Intercambiabile con la serie AirTAC F, SMC JAF/JAHF. Ideale per raccordi a pressare, linee di assemblaggio e trasporti a corsa lunga.

Cuscinetto per estremità stelo fish eye tipo SOLH U per estremità stelo cilindro pneumatico, giunto universale snodato a 360° con oscillazione di ±13°~±15°. Compensa la deviazione coassiale fino a 2 mm, elimina la forza laterale e protegge le guarnizioni del cilindro. Filettature M6×1.0-M27×2 corrispondenti a fori da 16-125 mm, opzioni in acciaio per cuscinetti/rame autolubrificante/acciaio inossidabile 304. AirTAC F-U e SMC PHS intercambiabili. Ideale per meccanismi di carico ad alta velocità, eccentrici e multiangolari.

Attacco rapido pneumatico autobloccante SOLH tipo C, design autobloccante con sfera in acciaio per funzionamento con una sola mano. Guarnizione NBR, pressione di esercizio 0-1,0 MPa. Opzioni in acciaio nichelato/plastica. Serie PP10~PP40, PF/PH/SP/SM per tubo in PU Φ4×6~Φ8×12 e filettature G1/4, G3/8, G1/2. Marchio incrociato intercambiabile con SMC e AirTAC. Ampiamente utilizzato per compressori d'aria, utensili pneumatici e linee pneumatiche di generatori di vuoto.

Raccordo a innesto diritto one touch SOLH KQ2H, sostituzione diretta per SMC KQ2H. Corpo in POM, filetto in ottone nichelato, guarnizione in NBR. Funziona con aria compressa fino a 1,0 MPa e vuoto fino a -95 kPa. Copre tubi PU/PA Φ2-Φ16, filettature coniche metriche M e R, configurazioni a diametro uguale e riducenti. Ideale per generatori di vuoto, microcilindri e tubazioni pneumatiche di automazione confinata.

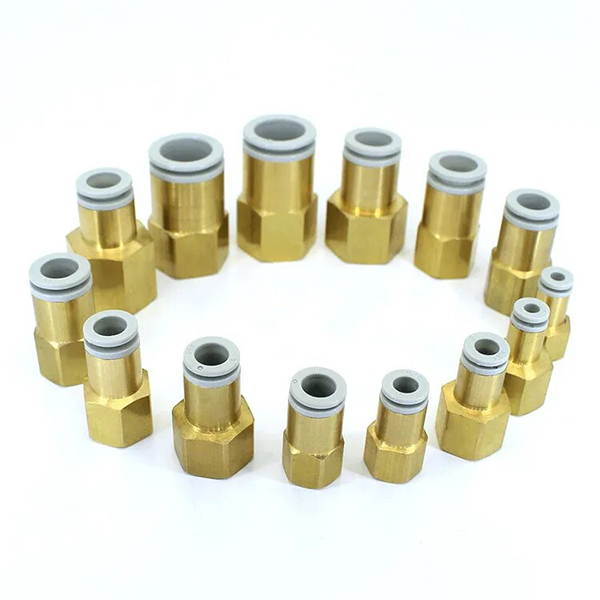

Raccordo istantaneo SOLH KQ2F, sostituzione diretta per SMC KQ2F. Corpo in ottone nichelato, guarnizione NBR, funziona con vuoto (-0,1 MPa) fino a 1,0 MPa di aria compressa. Un'estremità per tubo PU/PA/FEP/PFA, un'estremità con filettatura femmina M5/Rc1/8~Rc1/2. Design compatto e girevole per tubazioni in spazi ristretti, ampiamente utilizzato su elettrovalvole, cilindri e circuiti del vuoto di automazione.

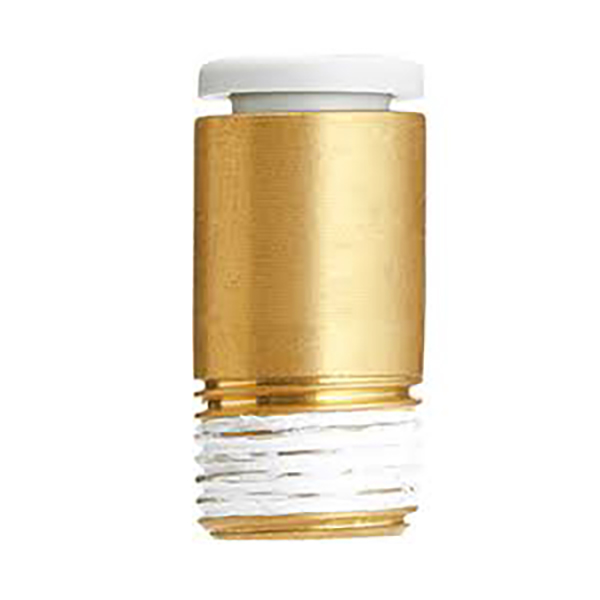

Raccordo istantaneo SOLH KQ2S, sostituzione diretta SMC KQ2S. Corpo in ottone nichelato, guarnizione NBR, funziona con vuoto (-0,1 MPa) fino a 1,0 MPa di aria compressa. Un'estremità per tubo PU/PA, estremità filettata maschio con presa esagonale interna incassata, consente il serraggio con chiave esagonale in spazi ristretti. Ottimo per isole valvole compatte, cablaggi pneumatici ad alta densità e sistemi di adsorbimento del vuoto.

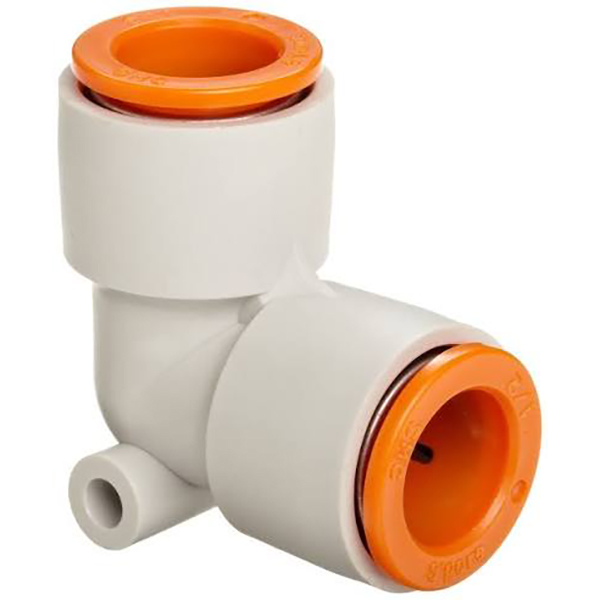

SOLH KQ2L raccordo a gomito a 90° one touch, sostituzione diretta per SMC KQ2L. Corpo in POM, guarnizione NBR, supporta aria compressa da 0~1,0 MPa e vuoto fino a 95 kPa. Stili multipli: filettatura maschio, gomito con diametro uguale, gomito con stelo e gomito con stelo riduttore per tubo PU/PA. Perfetto per tubazioni a 90° salvaspazio su generatori di vuoto, elettrovalvole e macchinari di automazione.

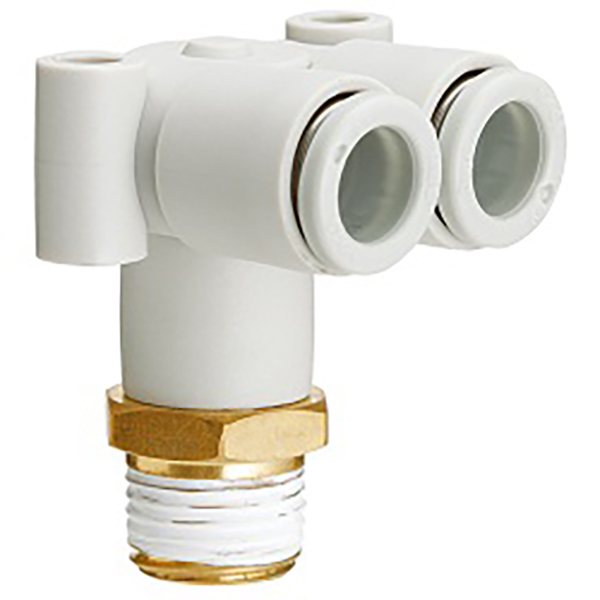

SOLH KQ2LU Raccordo istantaneo a doppio gomito tipo L da 1 a 2, intercambiabile con SMC KQ2LU. Design a 90° con un ingresso e due uscite per un flusso d'aria bilanciato. Corpo in POM, filettatura in ottone nichelato e guarnizione NBR, funziona con aria compressa da 0~1,0 MPa e vuoto da -95 kPa. Opzioni di filettatura multipla e diametro uguale per tubi PU/PA, ampiamente utilizzati negli effetti finali robotici e nella ramificazione delle ventose a vuoto.
