Marca: SOLH di Riche Technology | Pulitore di scarico equivalente SMC AMC, rimozione della nebbia d'olio + riduzione del rumore integrata

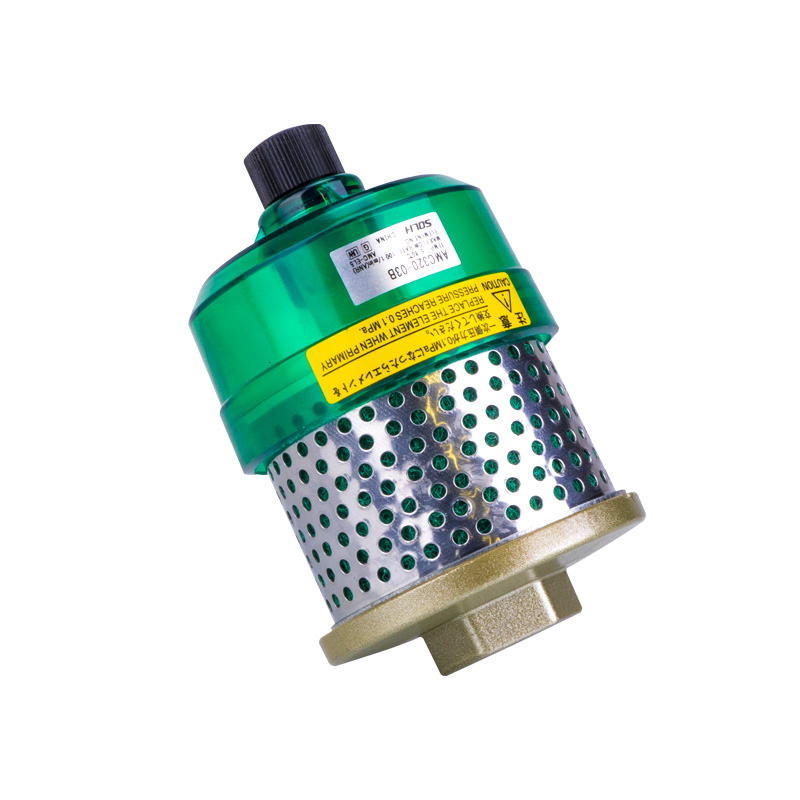

Il pulitore di scarico della serie SOLH AMC, noto anche come dispositivo di rimozione dell'olio di scarico o pulitore silenziatore, integra la separazione della nebbia d'olio e la soppressione del rumore in un'unica unità. Cattura la nebbia d'olio e le polveri sottili trasportate nell'aria di scarico dai sistemi pneumatici riducendo drasticamente il rumore di scarico. Risolve due problemi comuni in officina: schizzi di nebbia d'olio e inquinamento acustico. Si tratta di un'alternativa migliorata ai silenziatori standard montati sull'attacco di scarico delle elettrovalvole e dei cilindri pneumatici.

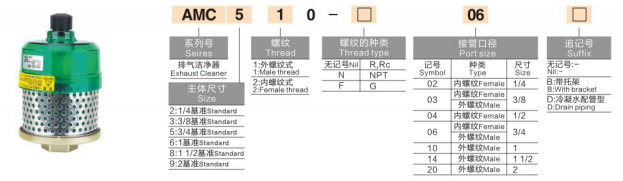

AMC + Codice dimensione + Forma filettatura + Tipo filettatura - Dimensione attacco + Opzione suffisso
|
Posizione |
Codice |
Significato e descrizione |
|
1 |
AMC |
Serie: Pulitore di scarico |
|
2 |
2/3/5/6/8/9 |
Misura di riferimento del corpo: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Forma della filettatura: 1=Filettatura maschio; 2=Filetto femmina |
|
4 |
Vuoto / N / F |
Tipo di filettatura: vuota = filettatura conica R/Rc; N=NPT; Filettatura parallela F=G |
|
5 |
02/03/04/06/10/14/20 |
Dimensioni porta di connessione: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (suffisso opzionale) |
B/D |
B=Con staffa di montaggio; D=Tipo di tubazione di scarico per la raccolta della condensa |
|
Codice dimensione corporea |
Porto di riferimento |
Flusso massimo di lavorazione l/min |
Esempio di modello tipico |
|
2 |
1/4" |
≤300 |
AMC220-02 (Filettatura femmina 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (Filettatura maschio 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (Filettatura maschio 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (Filettatura maschio 1") |
Nota: la dimensione del corpo è la specifica di riferimento; la dimensione effettiva del filetto di connessione è definita dal 5° codice, che può essere identico o ridotto per l'utilizzo dell'adattatore.
Esempio 1: AMC510-06: Riferimento corpo 34", attacco filettato maschio effettivo 3/4"
Esempio 2: AMC320-02: Riferimento corpo 38", attacco filettato femmina effettivo 1/4" (attacco ridotto)
Opzioni del suffisso:
B Dotato di staffa di supporto per il fissaggio sui telai delle macchine, principalmente per AMC di grandi dimensioni
D Versione con tubazione di scarico con porta di uscita olio/acqua inferiore per il recupero dell'olio centralizzato, ideale per condizioni di nebbia d'olio pesante
|
Articolo |
Parametro |
|
Fluido applicabile |
Aria compressa contenente nebbia d'olio e polveri sottili |
|
Pressione operativa massima |
1,0 MPa |
|
Temperatura ambiente |
-5℃ ~ +60℃ (senza congelamento) |
|
Grado di filtrazione |
0,3μm; Efficienza di rimozione della nebbia d'olio: 99% ~ 99,9% |
|
Riduzione del rumore |
30 ~ 35 dB(A), superiore ai silenziatori standard |
|
Elemento filtrante |
Fibra di vetro composita + carbone attivo, sostituibile |
|
Materiale dell'alloggiamento |
Plastica tecnica ignifuga, antispruzzo d'olio |
Principio di funzionamento
L'aria di scarico dai componenti pneumatici entra nell'AMC. Le gocce d'olio di grandi dimensioni vengono separate dalla struttura della guida centrifuga, gettate sulla parete interna dell'alloggiamento e drenate nella coppa dell'olio.
Il flusso d'aria passa attraverso fibra di vetro composita + elemento di carbone attivo per catturare la nebbia d'olio fine e le particelle ≥0,3μm.
L'aria passa attraverso la struttura silenziata integrata prima dello scarico, completando la rimozione dell'olio e la riduzione del rumore in un unico passaggio.
La coppa dell'olio incorporata raccoglie l'olio separato per il drenaggio periodico per evitare contaminazioni secondarie.
|
Elemento di confronto |
SOLH AMC Detergente per scarichi |
Silenziatore standard serie AN |
|
Funzione fondamentale |
Silenziatore + filtrazione nebbie oleose e polveri, doppia funzione |
Solo riduzione del rumore, nessuna separazione dell'olio |
|
Gestione della nebbia d'olio |
Cattura ad alta efficienza, previene la contaminazione dell'olio in officina |
Nessuna filtrazione; la nebbia d'olio viene scaricata direttamente in officina |
|
Manutenzione |
Elemento sostituibile + scarico olio manuale, riutilizzabile |
Sostituzione diretta una volta bloccata, nessuna struttura di raccolta dell'olio |
|
Applicazione tipica |
Officina pulita, ambiente proibito dalla nebbia d'olio |
Riduzione del rumore di base senza requisiti di controllo dell'olio |
|
Livello di costo |
ca. 2~3 volte un silenziatore AN con la stessa dimensione della porta |
Basso costo per il controllo di massa del rumore di base |
Passaggi di selezione rapida
Confermare il flusso di scarico: selezionare il flusso nominale AMC ≥ flusso di scarico massimo dell'elettrovalvola/cilindro
Far corrispondere la dimensione della porta filettata alla porta di scarico del componente pneumatico
Ottimizzazione dell'applicazione: versione standard per officina generale; AMC520 o superiore preferito per camere bianche nel settore alimentare ed elettronico con tolleranza zero alla nebbia d'olio
Manutenzione e sostituzione
Ciclo di sostituzione del filtro: 3~6 mesi in condizioni normali; ispezionare mensilmente le condizioni di nebbia d'olio pesante
Scaricare regolarmente l'olio accumulato dal rubinetto di scarico inferiore per evitare il riflusso dell'olio e l'intasamento dell'elemento
Un aumento significativo della contropressione allo scarico o un'azione lenta del cilindro indicano un elemento intasato; sostituire immediatamente
Il pulitore di scarico della serie SOLH AMC segue la convenzione di denominazione, le dimensioni dell'interfaccia e i parametri prestazionali di SMC AMC. Gli elementi filtranti sono intercambiabili. Fornisce una soluzione affidabile e conveniente per macchine di automazione e progetti di apparecchiature per l'esportazione.
