Pressostato meccanico a tubo reed serie IS10

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH IS10 è un pressostato meccanico senza contatto con tubo reed (reed secco), componente di base per il monitoraggio della pressione per circuiti pneumatici standard. Caratterizzato da una struttura semplice e compatta e prestazioni a ciclo lungo ultra affidabili, è ampiamente abbinato al lubrificatore regolatore del filtro dell'aria FRL a tre unità per il rilevamento della pressione dell'aria in tempo reale e l'uscita del segnale di interblocco.

Principio di funzionamento e struttura centrale interna

  1. Principio di funzionamento

     -- L'aria compressa spinge il pistone contro la tensione della molla, il magnete incorporato sul pistone si sposta vicino al tubo lamellare per completare l'innesco magnetico e la conduzione del circuito. Quando la pressione dell'aria scende al di sotto della soglia di ripristino, la molla spinge indietro il pistone, il magnete si allontana dal tubo lamellare e il circuito si interrompe.

  2. Parti strutturali principali

     -- Pistone con magnete permanente integrato: rileva lo spostamento della pressione dell'aria

     -- Tubo reed (interruttore reed a secco): attuazione magnetica senza contatto, zero abrasione da contatto meccanico

     -- Vite di regolazione della pressione: soglia di attivazione impostata manualmente con cacciavite

     -- Finestra di visualizzazione meccanica graduata: lettura diretta del valore di pressione preimpostato in unità MPa

Tabella delle specifiche tecniche principali standard

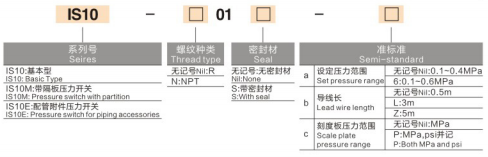

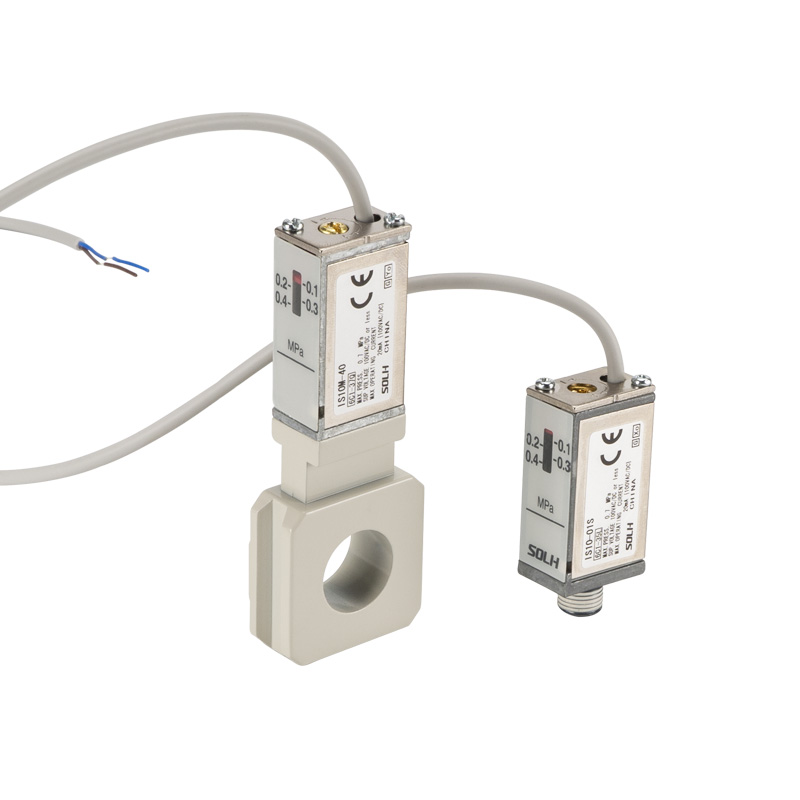

Modello serie completa e due stili di montaggio

Due strutture di installazione tradizionali per diverse esigenze di layout:

  1. Tipo con montaggio filettato in linea (IS10-01S)

     -- Installazione diretta a vite tramite porta filettata R1/8, compatibile con cilindro singolo, uscita elettrovalvola e mini unità di servizio aria individuali.

  2. Tipo con montaggio su base collettore (IS10M / IS10E)

     -- IS10M dotato di base di bloccaggio quadrata sul lato, può essere agganciato direttamente alle tre unità FRL modulari CA standard SMC senza raccordi adattatori aggiuntivi, risparmiando spazio di installazione interna dell'armadio.

Vantaggi competitivi del prodotto principale

  1. Usura dei contatti meccanici pari a zero

     -- Attivazione della canna magnetica senza contatto, nessuna scintilla elettrica nel punto di contatto; durata 5~10 volte superiore rispetto ai tradizionali pressostati meccanici a microcontatto come IS3000.

  2. Calibrazione intuitiva della pressione offline

     - Finestra laterale con scala graduata MPa incorporata, regolare la vite di regolazione con un cacciavite; soglia di pressione impostabile in loco senza alimentazione elettrica.

  3. Compatibilità universale del carico CA e CC

     -- Supporta tutta la tensione CA/CC inferiore a 100 V, può azionare direttamente elettrovalvole miniaturizzate o collegare terminali di ingresso digitale del PLC senza relè intermedio.

  4. Design compatto leggero in miniatura

     -- 16% più leggero e 11% più piccolo di volume rispetto alla serie IS1000 di vecchia generazione, si adatta perfettamente al layout stretto e altamente integrato delle apparecchiature automatizzate.

Corrispondenza di scenari tipici di applicazioni industriali

  1. Monitoraggio e allarme di bassa pressione della fonte d'aria principale

     -- Installato all'uscita delle tre unità FRL; invia un segnale di allarme di interblocco quando la pressione di alimentazione scende al di sotto di 0,4 MPa per proteggere i vibratori pneumatici e i martelli da colpi di spinta insufficienti.

  2. Conferma della posizione di fine corsa del cilindro

     -- Quando il cilindro si estende completamente, la pressione della camera aumenta fino al valore preimpostato per inviare il segnale di attivazione per l'interblocco sequenziale dell'azione della successiva stazione di produzione.

  3. Protezione di sicurezza del circuito del vibratore

     -- Monitoraggio in tempo reale della pressione dell'aria di lavoro; interrompere l'alimentazione della valvola di scarico rapido quando la pressione è inferiore alla soglia, evitare la bruciatura del vibratore causata dalla debole forza di vibrazione.

Riassunto di una frase

     Il pressostato a tubo reed senza contatto serie SOLH IS10 offre varianti con montaggio filettato in linea e collettore FRL a clip, con intervallo regolabile di 0,1 ~ 0,6 MPa, durata di servizio di 5 milioni di cicli lunghi e calibrazione della pressione offline, sensore di monitoraggio della pressione dell'aria compatto e ideale a basso costo per cilindri, vibratori e circuiti pneumatici di automazione generale.
