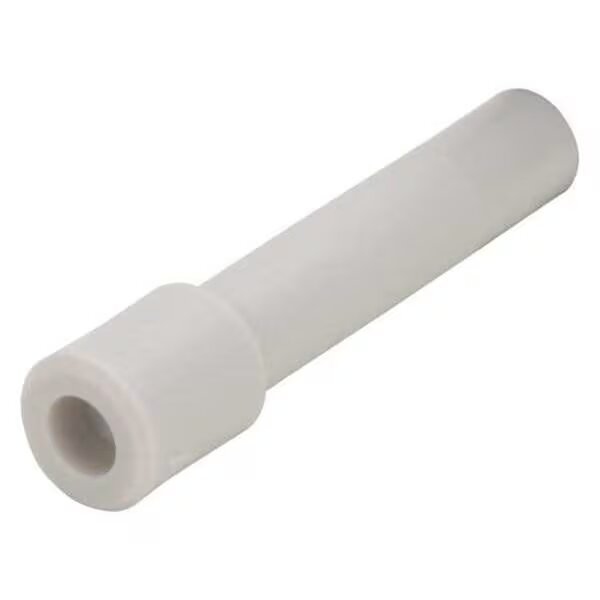

KQ2P Tappo terminale femmina a pressione in plastica

Spina push-in serie SOLH KQ2P | Tappo per tubo pneumatico KQ2

Marca: SOLH di Riche Technology | Tappo per tubo push-in compatibile SMC KQ2P per raccordi istantanei KQ2

1. Panoramica del prodotto

     KQ2P è un connettore push-in dedicato per i raccordi istantanei SOLH serie KQ2. Si inserisce direttamente nell'ingresso del tubo dei raccordi KQ2 per la sigillatura temporanea o permanente delle porte del tubo, la chiusura del raccordo inattivo e il test di pressione. Senza strumenti e plug-and-play.

2. Regola di denominazione del codice modello

   Formato: KQ2P-XX
     KQ2P: codice serie, tappo del tubo a innesto
     XX: diametro esterno del tubo abbinato (mm)
  Modelli comuni:
     KQ2P-04 → Tubo Φ4
     KQ2P-06 → Tubo Φ6 (il più utilizzato)
     KQ2P-08 → Tubo Φ8
     KQ2P-10 → Tubo Φ10
     KQ2P-12 → Tubo Φ12
  KQ2P-23 → Tubo sottile Φ3,2

3. Specifiche tecniche principali

4. Differenza critica: KQ2P vs KQ2C

5. Note di installazione e utilizzo

     • Assicurarsi che l'attacco del tubo sia piatto e privo di bave, inserire completamente il tappo per sigillarlo; non è richiesto alcun nastro in PTFE.

     • Rimozione della spina: afferrare la radice della spina ed estrarla direttamente. Non è necessario alcun collare di rilascio.

     • Limitazione del vuoto: buona tenuta in condizioni di lavoro generali. Non adatto per il mantenimento del vuoto spinto a lungo termine, potrebbero verificarsi piccole perdite.

     • Pressione massima ≤1MPa. Sono vietati la sovrapressione e lo shock di pressione.

6. Guida alla selezione

     • Tubo piccolo Φ4 → KQ2P-04

     • Standard Φ6 → KQ2P-06 (prima scelta)

     • Flusso elevato Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Solo protezione antipolvere esterna → cappuccio protettivo KQ2C
