Serie di componenti pneumatici

Il cilindro pneumatico rotondo in acciaio inossidabile SOLH CM2/CDM2 è conforme allo standard JIS B 8356 ed è completamente intercambiabile con la serie SMC CM2, offerta con alesaggio φ20/25/32/40 mm. La sua spinta in uscita varia tra i cilindri a micropenna e i cilindri a tiranti standard. Il cilindro, l'asta del pistone e i cappucci terminali adottano l'acciaio inossidabile 304, offrendo resistenza alla ruggine e tolleranza agli ambienti umidi, acidi deboli e alcali deboli, adatti per linee di automazione pulite nell'industria alimentare, farmaceutica ed elettronica. Una gamma completa di varianti comprende il tipo standard a doppio effetto CDM2B, il cilindro con ritorno a molla/estensione a semplice effetto CM2S/CM2T, il cilindro sincrono a stelo doppio CM2W e il cilindro con stelo esagonale antirotazione CM2K. Le versioni CDM2 sono dotate di anello magnetico integrato compatibile con interruttori magnetici M9B e A93 per il rilevamento della posizione. Il cuscino in gomma standard è dotato; suffisso Un cuscino d'aria è opzionale per ridurre il rumore d'impatto durante il funzionamento ad alta velocità. La tenuta a basso attrito consente il funzionamento senza olio con una durata utile di oltre 8 milioni di cicli. Sono supportati più stili di montaggio: tipo base, montaggio con piedino, flangia, forcella e perno. Ampiamente utilizzato per attività di spinta, sollevamento, posizionamento e bloccaggio a carico medio. Durante la selezione del modello deve essere riservato un margine di sicurezza di spinta minimo del 50%.

I mini cilindri corti in acciaio inossidabile SOLH CM3 sono sostituti compatti aggiornati per gli attuatori pneumatici tradizionali della serie CM2. Costruiti interamente in acciaio inossidabile 304, offrono un'eccezionale resistenza alla ruggine e alla debole corrosione acida-alcalina, adatta per ambienti alimentari, farmaceutici e officine pulite. La struttura ottimizzata riduce la lunghezza complessiva fino a 29 mm e riduce il peso del 21%, abbinata a porte d'aria a quattro direzioni per consentire un'installazione multiangolo flessibile in spazi ristretti. Molteplici varianti, tra cui doppio effetto, semplice effetto a molla, stelo doppio e stelo antirotazione, soddisfano diversi requisiti di azionamento lineare; La versione magnetica CDM3 supporta il rilevamento dell'interruttore magnetico per il controllo dell'interblocco automatico del PLC. La tenuta senza olio a basso attrito garantisce oltre 8 milioni di cicli operativi stabili. La nostra fabbrica mantiene la produzione di massa e un inventario spot sufficiente, ampiamente applicato negli imballaggi medici, nell'assemblaggio elettronico e nel posizionamento automatizzato della lavorazione degli alimenti.

I minicilindri pneumatici in acciaio inossidabile della serie SOLH MG sono progettati in conformità con gli standard industriali JIS, offrendo alternative economiche alle serie SMC CM2 e CM3 con intercambiabilità dimensionale completa per la sostituzione diretta e il retrofit della linea di produzione. Costruiti con canna e stelo in acciaio inossidabile SUS304 abbinati a cappucci terminali in alluminio ad alta resistenza, offrono un'eccezionale resistenza alla ruggine contro umidità elevata, polvere, ambienti acidi deboli e alcali deboli, perfettamente adatti per l'automazione alimentare, farmaceutica e degli imballaggi. La crimpatura a rotolamento del rivetto fissa saldamente il cilindro e i cappucci terminali per un'eccellente stabilità antivibrante durante il movimento alternativo ad alta frequenza a lungo termine. Una gamma completa comprende tipi standard a doppio effetto, ripristino con spegnimento a semplice effetto a molla, varianti sincrone a doppio stelo e modelli aggiornati con ammortizzi pneumatici regolabili manualmente per sopprimere urti e rumore nei cicli ad alta velocità. La tenuta composita a basso attrito con scanalature di stoccaggio dell'olio integrate supporta il funzionamento senza olio e senza manutenzione per oltre 8 milioni di cicli di lavoro. Ogni unità viene fornita preinstallata con un anello magnetico integrato compatibile con i sensori SMC M9B e Airtac CS1-G per realizzare feedback di posizione in tempo reale e controllo del collegamento automatizzato PLC. Supportate da una produzione di massa costante e da un adeguato inventario locale all'estero, queste bombole economicamente vantaggiose sono ampiamente utilizzate in apparecchiature automatizzate di media qualità che operano in ambienti di officina umidi e leggermente corrosivi.

I mini cilindri pneumatici SOLH DSNU in acciaio inossidabile sono rigorosamente conformi agli standard internazionali ISO 6432 e CETOP RP52P, completamente intercambiabili con i cilindri originali FESTO DSNU, compatibili anche con le serie SMC CM2 e Airtac MG per la sostituzione diretta. Costruito interamente con canna e stelo in acciaio inossidabile SUS304 con tappi terminali in alluminio forgiato, offre un'eccezionale capacità antiruggine e anticorrosione per resistere ad elevata umidità, ambienti acidi deboli e alcali deboli, perfettamente adatto per linee di produzione alimentare, farmaceutica e di tipo igienico. Il collegamento del cappuccio terminale crimpato a rullo garantisce una robusta stabilità strutturale contro le vibrazioni. Supporta diverse varianti tra cui la versione a doppio effetto, a semplice effetto a molla e la versione compatta ultracorta DSNU-S; il cuscino d'aria autoadattativo PPV opzionale regola automaticamente lo smorzamento nell'intervallo di pressione di 0,1 ~ 1,0 MPa per un movimento alternativo stabile ad alta velocità. La tenuta composita a basso attrito consente il funzionamento senza olio con una durata utile di oltre 8 milioni di cicli; l'opzione anello magnetico integrato funziona con i tradizionali sensori magnetici per il feedback della posizione del PLC. Manteniamo una produzione di massa stabile e un inventario spot globale sufficiente, ampiamente utilizzato nella lavorazione degli alimenti, nell'imballaggio medico, nell'assemblaggio di componenti elettronici e nelle stazioni automatizzate per condizioni difficili.

Il mini cilindro pneumatico economico in acciaio inossidabile SOLH MA copre i diametri φ16/20/25/32/40/50/63 mm ed è intercambiabile con le serie SMC CM2/CM3 con eccezionali prestazioni in termini di costi. Adotta canna e stelo in acciaio inossidabile 304 più tappi terminali in lega di alluminio, offrendo resistenza alla ruggine adatta ad ambienti umidi e leggermente corrosivi, nonché a linee di produzione pulite per l'industria alimentare, elettronica e dell'imballaggio. Le varianti complete includono il modello MA standard a doppio effetto, MTA con ritorno a molla a semplice effetto, MSA con estensione a molla a semplice effetto, cilindro sincrono a stelo doppio MAD e tipo MAJ con corsa regolabile. La versione MAC con ammortizzo pneumatico regolabile è opzionale per il funzionamento ad alta velocità. Tutti i modelli sono dotati di anello magnetico integrato, compatibile con interruttori magnetici CS1-G e M9B per il feedback della posizione. Viene fornito un cuscino in gomma standard e un cuscino d'aria regolabile opzionale riduce efficacemente l'impatto e il rumore. La struttura del cappuccio terminale aggraffato a rullo garantisce prestazioni stabili e consente il funzionamento senza olio con una durata utile di oltre 5 milioni di cicli. Sono disponibili numerosi accessori di montaggio, tra cui coda cilindrica, coda con forcella, flangia, staffa del piede e cerniera doppia per adattarsi a diversi layout di apparecchiature. Ideale per progetti di automazione di carico leggero e medio con vincoli di budget. Durante la selezione si consiglia un margine di sicurezza della spinta minimo del 50%.

I mini cilindri pneumatici SOLH MAL in lega di alluminio leggera sono attuatori compatti ultraeconomici progettati per applicazioni automatizzate leggere. Costruito con canna e tappi terminali in alluminio anodizzato duro accoppiati con stelo in acciaio inossidabile antiruggine, questo modello è più leggero del 15% e circa 10 mm più corto in lunghezza complessiva rispetto ai cilindri convenzionali della serie MA, riducendo notevolmente i costi di approvvigionamento. Presenta un'eccellente intercambiabilità dimensionale con i cilindri MA e CM2 per una sostituzione semplice e retrofit di apparecchiature a basso costo. L'adozione del gruppo di bloccaggio della filettatura a doppia estremità garantisce prestazioni strutturali stabili durante il funzionamento continuo; il corpo tondo e aerodinamico consente un facile smontaggio, ispezione e manutenzione. Un portafoglio completo di varianti comprende tipi standard a doppio effetto, ripristino con spegnimento a semplice effetto a molla, unità sincrone a doppio stelo e versioni MALJ con corsa regolabile per soddisfare diversi requisiti di movimento lineare con carico leggero. I paraurti in gomma standard assorbono lievi urti e rumori, con cuscini d'aria regolabili opzionali disponibili per il ciclismo frequente ad alta velocità. La tenuta composita a basso attrito con scanalature di stoccaggio dell'olio integrate supporta il funzionamento senza olio e senza manutenzione con una durata utile che raggiunge i 5 milioni di cicli. Un anello magnetico integrato opzionale funziona perfettamente con i sensori magnetici SMC M9B e Airtac CS1-G per ottenere un feedback della posizione del pistone in tempo reale e un controllo automatico del collegamento PLC. Supportati da una produzione di massa stabile e da una rapida evasione degli ordini, questi cilindri economici sono ampiamente applicati nell'assemblaggio di componenti elettronici, nei macchinari per l'imballaggio e nell'automazione industriale leggera in ambienti di lavoro asciutti e poveri di polvere.

Il cilindro pneumatico rotondo leggero in alluminio SOLH CG1/CDG1 copre i diametri φ20~100 mm e funge da sostituto dimensionale diretto per la serie SMC CA1. Costruito con canna e tappi terminali in alluminio estruso e stelo del pistone cromato duro, è più leggero del 30% rispetto ai cilindri standard convenzionali con un'eccellente dissipazione del calore. La struttura del cappuccio terminale con chiusura filettata facilita il facile smontaggio e la manutenzione. Le porte dell'aria a quattro direzioni disposte a intervalli di 90° offrono un layout delle tubazioni altamente flessibile. Le numerose varianti includono il tipo standard a doppio effetto CDG1B, il cilindro con ritorno a molla/estensione a semplice effetto CG1S/CG1T, il cilindro sincrono a stelo doppio CG1W ​​e il cilindro con stelo esagonale antirotazione CG1K. I modelli CDG1 sono dotati di anello magnetico integrato compatibile con interruttori magnetici M9B/A93 per il feedback della posizione. Il cuscino in gomma standard è dotato; suffisso Un cuscino d'aria è opzionale per ridurre il rumore d'impatto durante il funzionamento ad alta velocità. La guarnizione composita a basso attrito fornisce una bassa pressione di avvio, supporta il funzionamento senza olio con una durata operativa di oltre 8 milioni di cicli. Sono disponibili diversi stili di montaggio: tipo base, montaggio con piede, flangia, cerniera e montaggio con perno. Perfetto per applicazioni alternative ad alta frequenza con corsa lunga, carico leggero e medio su linee di trasporto, macchinari per l'imballaggio e apparecchiature di automazione elettronica. Durante la selezione è necessario riservare un margine di sicurezza di spinta minimo del 50%.

Il minicilindro in acciaio inossidabile SOLH C85/CD85 è conforme allo standard internazionale ISO 6432 e può essere direttamente intercambiato con modelli SMC equivalenti. Dimensioni foro: φ8/10/12/16/20/25 mm. Il cilindro e lo stelo del pistone sono realizzati in acciaio inossidabile 304 con eccellente resistenza alla ruggine e alla corrosione, applicabile ad ambienti umidi, leggermente acidi e alcalini, nonché a linee di produzione pulite per l'industria alimentare, farmaceutica ed elettronica. Adottando la struttura del cappuccio terminale aggraffato senza tiranti, il cilindro presenta un design sottile e leggero. Le varianti complete includono cilindro standard a doppio effetto, a semplice effetto con ritorno/estensione a molla, tipo sincrono a stelo doppio e cilindro con stelo quadro antirotazione C85K. Le versioni CD85 sono dotate di anello magnetico incorporato per il rilevamento della posizione tramite interruttori magnetici. Viene fornito di serie il cuscino in gomma; il suffisso C del cuscino d'aria è opzionale per i modelli φ10~25 per assorbire l'impatto durante il funzionamento ad alta velocità. La pressione iniziale minima raggiunge 0,05 MPa, supportando il funzionamento senza olio a lungo termine con velocità del pistone da 50 a 1500 mm/s, perfetta per il movimento alternativo a corsa breve ad alta frequenza. Sono disponibili set completi di opzioni di montaggio standard ISO: cerniera integrata, flangia, montaggio con piedino, montaggio con perno e altro ancora. Rispetto ai cilindri MI e MA, il C85 possiede dimensioni ISO riconosciute a livello mondiale, offrendo un'eccezionale comodità per la sostituzione delle apparecchiature nei mercati esteri. Durante la selezione si consiglia un margine di sicurezza della spinta minimo del 50%.

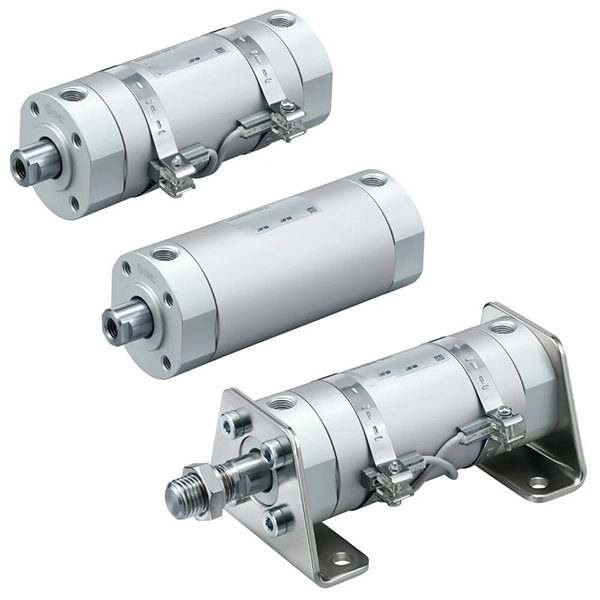

I cilindri pneumatici ultracorti e leggeri SOLH CG3 fungono da sostituto aggiornato degli attuatori rotondi tradizionali della serie CG1. Costruita con canna e tappi terminali in lega di alluminio ad alta resistenza abbinati a steli cromati, questa serie riduce il peso complessivo del 24% e accorcia la lunghezza totale fino a 51 mm per una notevole ottimizzazione dello spazio. Disponibile con diametri compresi tra φ20 mm e φ100 mm, supporta la disposizione delle porte dell'aria in quattro direzioni per consentire un layout flessibile delle tubazioni all'interno di macchinari compatti. Molteplici varianti strutturali coprono versioni a doppio effetto, a semplice effetto a molla, a doppio stelo e con stelo esagonale antirotazione per soddisfare esigenze diversificate di azionamento lineare. Il cuscino in gomma standard attenua l'impatto lieve, mentre il cuscinetto d'aria opzionale è adatto al funzionamento ad alta velocità fino a 1000 mm/s. La tenuta composita a basso attrito consente un funzionamento senza olio con una durata utile superiore a 8 milioni di cicli di lavoro; I modelli integrati magnetici CDG3 supportano l'installazione di interruttori magnetici per il feedback della posizione del PLC e il controllo automatico del collegamento. Manteniamo una produzione di massa stabile e un inventario spot sufficiente, ampiamente applicato nelle apparecchiature di imballaggio, nelle linee di assemblaggio elettroniche e nell'automazione generale ad alta frequenza dell'industria leggera con un'eccezionale efficienza dei costi.
