Serie di componenti pneumatici

Il cilindro ultracompatto a montaggio libero SOLH CDUJB è sviluppato per apparecchiature con spazio di installazione limitato. Rispetto alla serie CU convenzionale, la sua lunghezza è ridotta del 64% e il volume ridotto del 70%. Il corpo quadrato e compatto supporta il montaggio diretto su più superfici senza staffe aggiuntive. La gamma di prodotti comprende CUJB non magnetici, CDUJB dotati di magnete e CDUJS per camere bianche senza rame. I diametri variano da φ4~20 mm, disponibili nei tipi a doppio effetto e a semplice effetto con ritorno a molla con ammortizzo in gomma opzionale. I modelli magnetizzati si abbinano agli interruttori magnetici miniaturizzati per movimenti precisi a corsa breve e supportano il funzionamento senza olio. Ampiamente applicato nell'elettronica 3C, nel posizionamento dei wafer semiconduttori e nell'automazione medica pulita. Le piastre di schermatura magnetica sono opzionali per i cilindri densamente disposti.

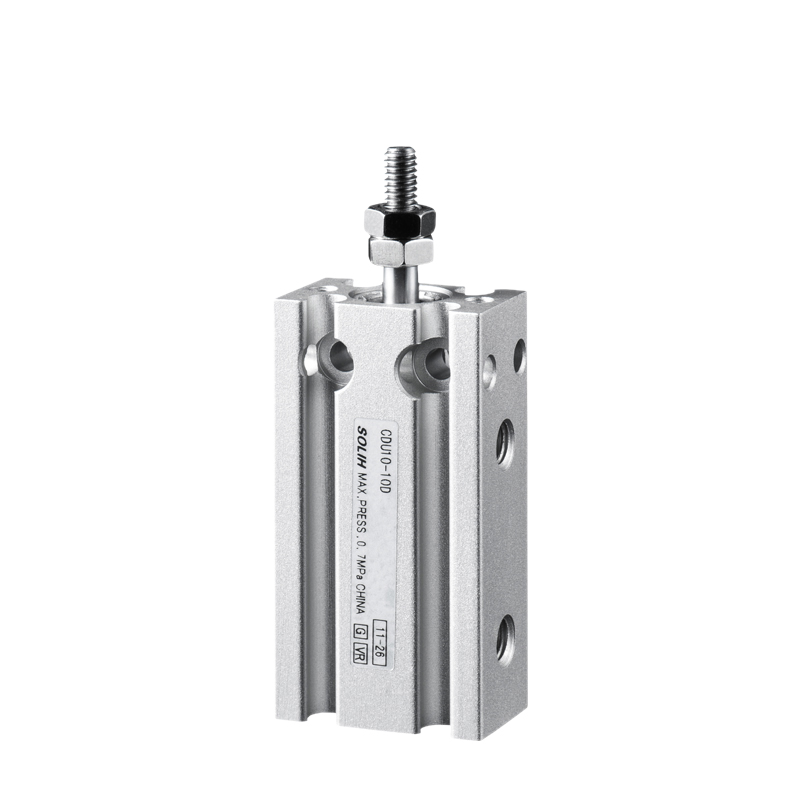

Il cilindro rettangolare SOLH CU/CDU a montaggio libero è caratterizzato da una struttura a blocco ultrasottile con fori di montaggio su più superfici, che consente l'installazione diretta multiangolo senza staffe per risparmiare spazio sull'attrezzatura. Le varianti complete includono CU non magnetico, CDU dotato di magnete, modelli con asta non rotante CDUK e modelli con asta doppia guidata CDUW. Alesaggi φ6~32mm, disponibili nei tipi a semplice/doppio effetto con tamponi in gomma fissi su entrambe le estremità per un funzionamento continuo senza olio. La serie CDU è compatibile con gli interruttori magnetici CMSH e DMSH per il rilevamento della posizione e tollera il carico laterale parziale. Ampiamente utilizzato in maschere 3C e per semiconduttori, fermi di automazione, posizionamento di bloccaggio leggero e piccoli meccanismi di inserimento a pressione per apparecchiature automatizzate compatte.

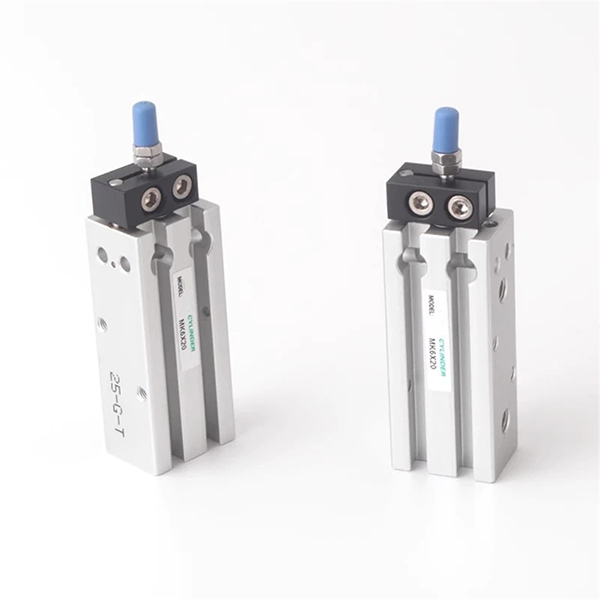

Il cilindro compatto SOLH MK a sei superfici a montaggio è stato aggiornato dal cilindro MD con meccanismo antirotazione integrato. La precisione antitorsione dello stelo raggiunge ≤±0,5°, direttamente intercambiabile con le serie Airtac MD e SMC CQS. Il corpo sottile e quadrato consente l'installazione senza staffe su sei lati e facilita la disposizione compatta e parallela di più cilindri. Le varianti includono i modelli MK a doppio effetto, MSK/MTK a semplice effetto, MKD a doppio stelo e MKJ a corsa regolabile. Anello magnetico incorporato opzionale con tamponi terminali in gomma e funzionalità senza olio. Dimensioni del foro φ6~32 mm, ampiamente applicati negli utensili di precisione 3C e nel posizionamento di bloccaggio a corsa breve per l'automazione che richiede un angolo fisso del pezzo in spazi ristretti.

Il cilindro sottile compatto SOLH CQS è dimensionalmente intercambiabile con la serie SMC CQS e aggiornato dalla serie CQ2. Il corpo quadrato ultrasottile presenta una lunghezza complessiva ridotta per attività a corsa breve di alta precisione in spazi ristretti. Le varianti includono stelo singolo standard, stelo doppio CQSW, stelo antirotazione CQSK e modello a lunga durata XB24. CDQS con magnete integrato supporta il montaggio su più lati di interruttori magnetici. Dotato di guarnizione di stoccaggio dell'olio a basso attrito per funzionamento senza olio e durata fino a 5 milioni di cicli, abbinata a respingenti in gomma fissi su entrambe le estremità. Dimensioni del foro φ12~25 mm, ampiamente utilizzato per spingere, serrare e posizionare su dispositivi di precisione di semiconduttori e apparecchiature elettroniche 3C per il retrofit e la sostituzione.

Il cilindro sottile compatto quadrato SOLH CQ2 è completamente intercambiabile con la serie SMC CQ2. Il suo corpo quadrato ultracorto riduce la lunghezza del 50% rispetto ai cilindri a tiranti convenzionali per risparmiare spazio di installazione. Copre una gamma completa di alesaggi φ4~200 mm con numerose varianti: stelo singolo, stelo doppio CQ2W, stelo non rotante CQ2K, ammortizzo pneumatico opzionale e versione con corsa ultracorta. I modelli CDQ2 con magnete integrato supportano il montaggio dell'interruttore magnetico su più lati senza sensori sporgenti. Sono forniti paraurti in gomma standard e l'ammortizzo pneumatico è opzionale per il funzionamento ad alta velocità. Adozione di una guarnizione a basso attrito con riserva d'olio per un funzionamento senza olio con durata fino a 5 milioni di cicli, ampiamente utilizzata per il bloccaggio, la spinta e il posizionamento nell'automazione elettronica, automobilistica e dell'imballaggio.

Il cilindro compatto ultrasottile quadrato SOLH SDA è un attuatore pneumatico compatto ed economico. La sua lunghezza del corpo è solo 1/2~1/3 rispetto ai cilindri a tiranti standard e supporta l'installazione integrata per risparmiare spazio. Le dimensioni di montaggio sono intercambiabili con le serie Airtac ACQ e SMC CQ2. Offre varianti complete: doppio effetto, SSA/STA con ritorno a molla singola, stelo doppio SDAD, corsa regolabile SDAJ e modelli dotati di magnete SDAS. I paraurti in gomma integrati su entrambe le estremità assorbono gli urti e riducono il rumore. La guarnizione a basso attrito immagazzinata con grasso consente un funzionamento senza olio a lungo termine. Alesaggi φ12~100 mm, adatti per spinta, bloccaggio e posizionamento a corsa breve, ampiamente applicati nell'automazione 3C, nei macchinari e negli impianti per l'imballaggio come soluzione economica per apparecchiature con spazio limitato.

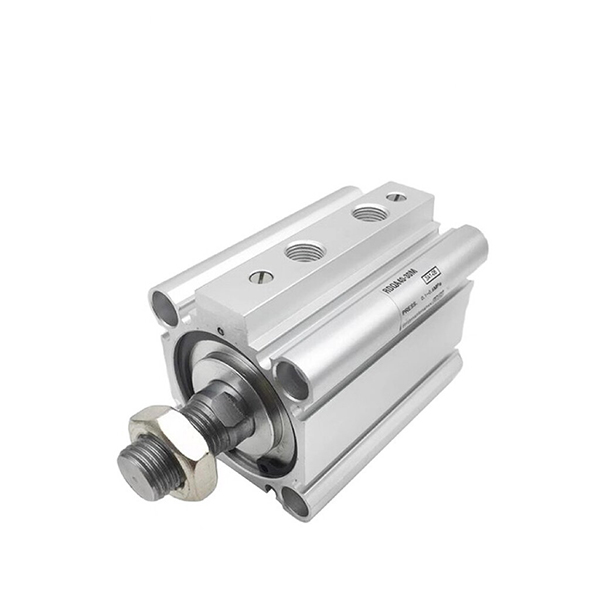

Il cilindro sottile SOLH RQ è intercambiabile con la serie SMC RQ/RDQ. Adotta l'innovativa struttura a cuscino d'aria integrata senza anello con capacità di assorbimento di energia 3 volte superiore del tampone in gomma CQ2 e rumore di funzionamento inferiore del 50%. La canna quadrata ultrasottile è più corta del 20% rispetto ai cilindri sottili convenzionali a cuscino d'aria e le dimensioni di montaggio si adattano a CQ2 e CQS per la sostituzione diretta dell'aggiornamento. Le varianti comprendono RQ non magnetico, RDQ dotato di magnete e RLQ bloccabile per anticaduta carico verticale. Adatto per movimento alternativo continuo ad alta velocità a 50~500 mm/s. Il foro misura φ20~100 mm e supporta il funzionamento senza olio. Ampiamente utilizzato nel carico/scarico automatizzato a ciclo elevato, nel bloccaggio e nel posizionamento di precisione che richiedono basso impatto e bassa rumorosità.

Il cilindro compatto multiposizione SOLH MD a montaggio libero è dotato di fori di montaggio filettati su sei lati del corpo del blocco per un'installazione senza staffe con qualsiasi angolazione, più sottile del 30%~50% rispetto ai cilindri rotondi standard per adattarsi al layout stretto e ad alta densità delle apparecchiature. Cinque sottomodelli coprono tutte le modalità di funzionamento: MD standard a stelo singolo a doppio effetto, MSD a stelo semplice a semplice effetto (estensione a molla) / MTD (retrazione a molla), MDD a stelo doppio antitorsione e MDJ a stelo doppio con corsa regolabile. I diametri vanno da 6 a 32 mm con corse standard da 5 a 60 mm. Ogni unità è dotata di tampone in gomma anteriore integrato e doppi slot laterali per sensori magnetici; il suffisso-S indica il magnete permanente integrato compatibile con gli interruttori reed CMSH/DMSH. Lo stelo del pistone adotta una boccola autolubrificante integrata per un funzionamento regolare senza olio. Le varianti a doppia asta eliminano la deflessione laterale dovuta ai carichi sfalsati, mentre l'MDJ è dotato di vite di regolazione posteriore per una regolazione fine della corsa flessibile. Ampiamente applicato al bloccaggio leggero, all'espulsione, alla crimpatura e al posizionamento preciso di maschere in miniatura in 3C, semiconduttori e piccoli macchinari di automazione generali.

Il cilindro sottile guidato ad alta rigidità SOLH CQM è intercambiabile con SMC CQM/CDQM. Costruito sulla struttura del cilindro sottile CQ2 con doppie aste di guida parallele integrate, mantiene la stessa lunghezza del corpo di CQ2 ed elimina la necessità di guide esterne. La sua resistenza al carico laterale è 2~4 volte superiore rispetto ai cilindri CQ2 standard, con tolleranza di rotazione dello stelo ≤±0,2°. Le varianti includono CQM non magnetico, CDQM dotato di magnete e modello a lunga durata CQM-XB24. Dotato di paraurti in gomma su entrambe le estremità e supporta il funzionamento senza olio. Diametro φ12~100mm, dimensioni di montaggio compatibili con CQ2/CQS. Ideale per la spinta di precisione a corsa breve e il bloccaggio di dispositivi con carico sfalsato nell'automazione dell'assemblaggio elettronico.
