Serie di componenti pneumatici

La pinza pneumatica parallela con guida lineare SOLH HFZ è direttamente intercambiabile con la serie SMC MHZ2. Adotta la trasmissione sincrona a pignone e cremagliera a doppio pistone integrata con guida lineare a sfere per elevata rigidità ed eccellente resistenza al carico disassato. Sono disponibili tre varianti di azionamento: HFZ standard a doppio effetto; HFSZ normalmente chiuso a semplice effetto (la molla trattiene il pezzo quando l'aria viene interrotta); HFTZ a semplice effetto normalmente aperto (la molla rilascia il pezzo in lavorazione in caso di perdita d'aria). Le dimensioni del foro vanno da 6 a 40 mm con precisione di posizionamento ripetibile ±0,01~±0,02 mm. Molteplici opzioni di montaggio includono la presa dal basso, il montaggio laterale e il tipo N a foro passante. Le scanalature del sensore su entrambi i lati e gli anelli magnetici integrati supportano gli interruttori magnetici della serie M9 per il feedback di apertura/chiusura. Adatto per bloccaggio esterno e presa ad espansione interna. Gli accessori opzionali includono coperture antipolvere, guarnizioni per alte temperature e grasso alimentare NSF-H1. La forza di serraggio effettiva diminuisce con la sporgenza estesa delle ganasce; durante il calcolo del carico è richiesto un fattore di sicurezza ≥ 1,5. Ampiamente utilizzato su effettori finali di robot, elettronica 3C, hardware di precisione, stazioni di presa di precisione per stampaggio a iniezione e automazione dell'imballaggio, in particolare per applicazioni che richiedono mantenimento o rilascio di sicurezza senza alimentazione e condizioni di lavoro con carichi sfalsati laterali.

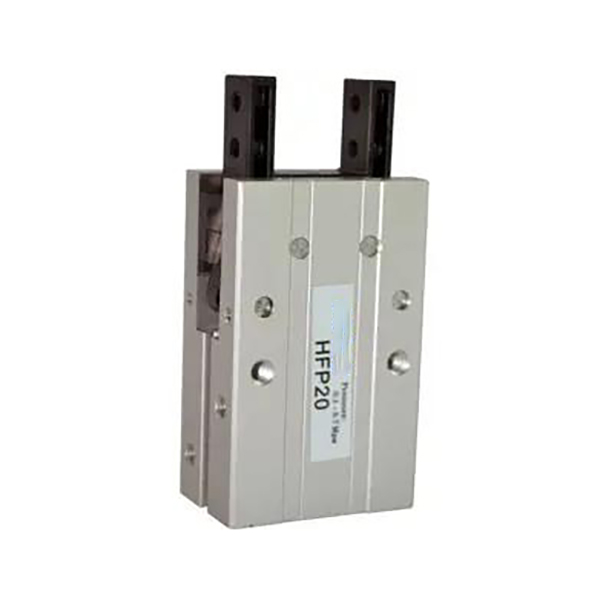

La pinza pneumatica parallela a leva economica SOLH HFP adotta la trasmissione del collegamento a leva meccanica come soluzione di presa leggera ed economica. Le dimensioni del foro coprono 10/16/20/25/32 mm. Le ganasce si chiudono quando il pistone si estende e si aprono durante la retrazione; la forza di bloccaggio è superiore del 20%~30% rispetto alla forza di apertura per un fissaggio affidabile del pezzo. I fori di montaggio sono disponibili su tre facce: laterale, inferiore e posteriore. I magneti permanenti integrati funzionano con gli interruttori magnetici CS1-G per il feedback dello stato aperto/chiuso. Le piastre di isolamento ad attrito in metallo riducono l'abrasione per adattarsi al funzionamento continuo a ciclo elevato. Posizionato come alternativa economica alle pinze a guida lineare come HFZ e MHZ2, è adatto ad applicazioni di carico leggero e medio sensibili ai costi. Si consiglia la manutenzione periodica del grasso sui giunti delle leve. Ampiamente utilizzato per la movimentazione ad alta frequenza di parti in plastica 3C, hardware stampato in miniatura e piccoli componenti di imballaggio. Non consigliato per condizioni con carichi sfalsati pesanti persistenti o requisiti di assemblaggio di altissima precisione.

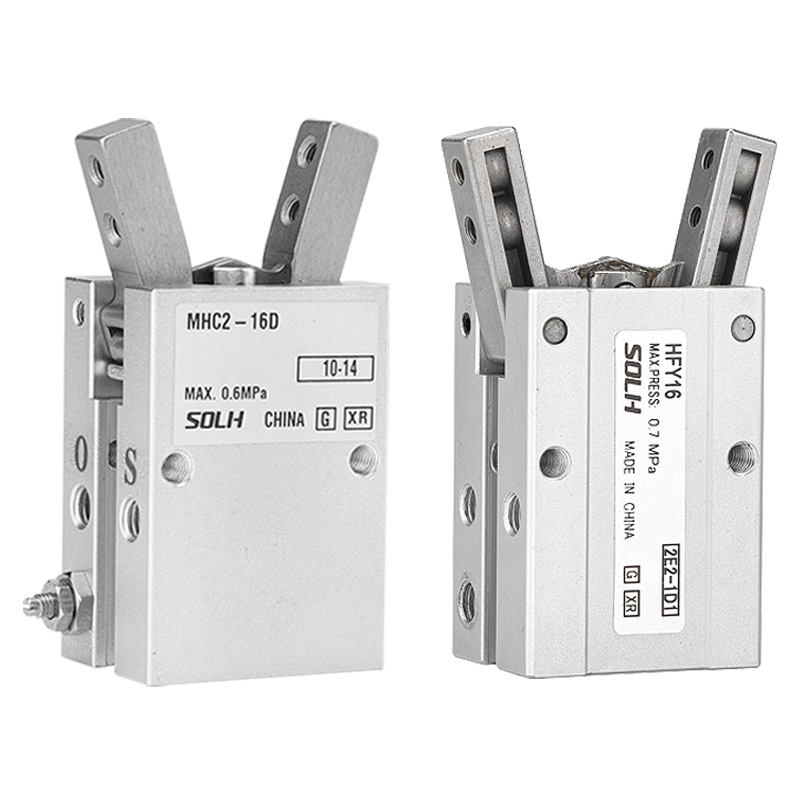

La pinza pneumatica con oscillazione a perno di tipo Y SOLH HFY costituisce un'alternativa intercambiabile economica a SMC MHC2. Azionato da un collegamento a perno a pistone singolo con amplificazione della coppia della leva. Sono offerte due varianti: HFY a doppio effetto e HFTY a semplice effetto normalmente aperto. Il campo di oscillazione raggiunge +30°/-10° con un angolo di oscillazione effettivo totale di circa 40°. Le valvole a farfalla regolabili integrate consentono la regolazione indipendente della velocità di apertura e chiusura e la precisione di posizionamento ripetuto raggiunge ±0,02 mm. Le dimensioni del foro coprono 6/10/16/20/25/32 mm. Sono disponibili tre superfici di montaggio (inferiore, laterale, posteriore). Gli anelli magnetici integrati sono compatibili con gli interruttori magnetici CMSH e DS1-G per il feedback del segnale limite. È ideale per la presa dell'avvolgimento esterno di parti miniaturizzate rotonde, curve e irregolari in spazi di installazione ristretti e in condizioni di movimentazione di carichi leggeri ad alta frequenza. Durante la selezione, notare che la coppia di serraggio diminuisce con la sporgenza estesa della ganascia; per la verifica del carico è richiesto un fattore di sicurezza ≥ 1,5. Rispetto all'MHC2 originale, HFY presenta un angolo di oscillazione leggermente più stretto ma supporta il montaggio su tre lati con prestazioni di costo superiori. Si consiglia l'MHC2 originale se è necessaria una gamma di oscillazione più ampia o una funzione di mantenimento normalmente chiusa.

La pinza pneumatica ad ampia apertura con collegamento a perno SOLH HFR ad ampia apertura di 180° è azionata dal collegamento del pistone per ruotare le ganasce. Ciascuna ganascia oscilla fino a 90°, formando una linea retta quando è completamente aperta per fornire la massima distanza ed eliminare le interferenze meccaniche durante il prelievo e il posizionamento. I diametri coprono 10/16/20/25/32 mm con design puramente a doppio effetto. L'angolo di chiusura da -2°~-5° garantisce un bloccaggio stabile. Sono disponibili tre superfici di montaggio (laterale, inferiore, posteriore); i fori dei perni di posizionamento sulla base migliorano la precisione dell'assemblaggio e il montaggio con foro passante con suffisso N è opzionale. Tutti i modelli sono dotati di magneti permanenti integrati e scanalature per sensori compatibili con gli interruttori magnetici CMSH. La struttura ottimizzata delle ganasce antipolvere e i separatori metallici antiattrito garantiscono una durata utile di oltre 5 milioni di cicli per ambienti di officina moderatamente polverosi. Ampiamente utilizzato per la presa e il ribaltamento di pezzi con cavità profonde, alloggiamenti in plastica di grandi dimensioni e materiali per scatole. La pinza rotante con azionamento a ingranaggi MHW2 può essere presa in considerazione per applicazioni a carico medio se non è necessario uno spazio di evitamento estremo. Durante il calcolo della coppia è necessario riservare un margine di sicurezza minimo del 30%; La sporgenza estesa delle ganasce riduce notevolmente la coppia di serraggio effettiva.

Il cilindro pneumatico a perno ultraminiaturizzato SOLH CJ1 è intercambiabile con i modelli SMC equivalenti, offerti con alesaggi φ2,5 e φ4. φ2.5 è solo con ritorno a molla a semplice effetto, mentre φ4 supporta sia la versione a semplice effetto che quella a doppio effetto. Sottile e ultraleggero (2~3,5 g), non è dotato di cuscino integrato per una risposta rapida. La porta dell'aria sul lato asta può essere ruotata di ±90° per facilitare la disposizione dei tubi. Le filettature esterne su entrambe le estremità consentono il fissaggio assiale diretto senza staffe aggiuntive. Fornisce una spinta compresa tra 0,64 e 6,3 N a 0,5 MPa, adatta per microcarichi inferiori a 100 g per evitare danni da impatto su pezzi delicati e piccoli. Le guarnizioni NBR supportano il funzionamento senza olio per un ambiente pulito. Ampiamente applicato in attività push-pull ad alta frequenza e a corsa breve, tra cui test di durata dei pulsanti 3C, espulsione del chip, posizionamento di microcomponenti, messa a punto di strumenti di precisione e attuatori miniaturizzati per dispositivi medici. Durante la selezione si consiglia un fattore di sicurezza della spinta pari ad almeno il 50%.

Il cilindro pneumatico compatto con perno a doppio effetto SOLH CJP2 è completamente intercambiabile con i modelli SMC equivalenti. Le dimensioni del foro includono Ø4/6/10/16 mm, suddivisi in CJP2 (senza magnete) e CDJP2 (anello magnetico incorporato). Design puro a doppio effetto dotato di ammortizzatori in gomma su entrambe le estremità per ridurre l'impatto e il rumore. Rispetto alla serie CJP legacy, adotta una struttura del corpo più corta e raggiunge una riduzione del peso del 55%~65%. Sono disponibili sei stili di montaggio: base, pannello, flangia, montaggio con piedi e altro, adatti per installazione incassata, fissaggio assiale e montaggio laterale. Tutte le misure sono dotate di anelli magnetici; anche la variante con Ø minimo 4 supporta doppi interruttori magnetici serie M9 per il feedback di posizione bidirezionale. Il cilindro in alluminio anodizzato duro e le guarnizioni NBR consentono il funzionamento senza olio con una durata utile di oltre 3 milioni di cicli e una spinta bidirezionale costante. Ampiamente utilizzato per applicazioni push-pull bidirezionali a corsa breve come l'espulsione di microcomponenti nell'industria 3C, test di durata dei pulsanti, messa a punto di strumenti di precisione e attuatori miniaturizzati per apparecchiature mediche. Durante la selezione dovrà essere riservato un margine di sicurezza del carico minimo del 30%. Scegli il cilindro CJP a semplice effetto se è richiesto il ritorno a molla e il cilindro ultramini CJ1 per uno spazio di carico ultraleggero estremamente ristretto.

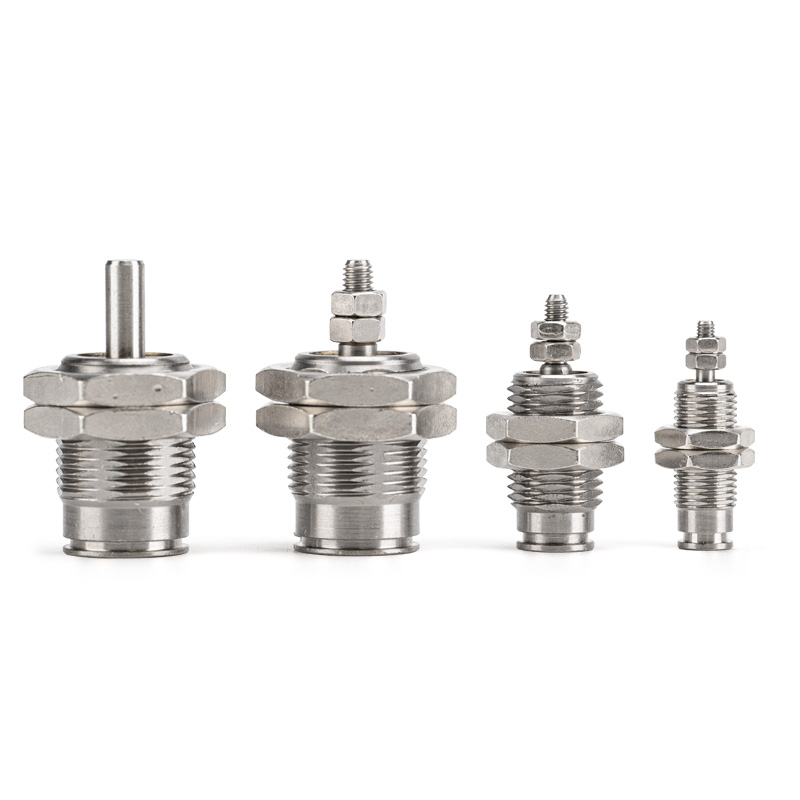

Il cilindro pneumatico con microperno con ritorno a molla a semplice effetto SOLH CJP è completamente intercambiabile con i modelli SMC equivalenti. Le dimensioni del foro coprono Ø4/6/10/16 mm, comprese le varianti CJP (senza anello magnetico) e CDJP (anello magnetico incorporato). Il design a semplice effetto si estende sotto l'alimentazione dell'aria e si ritrae automaticamente tramite molla al momento dell'interruzione dell'aria con funzione di sicurezza di ripristino allo spegnimento. Senza ammortizzatore integrato, offre una risposta rapida e una frequenza di ciclo massima fino a 250 cpm. Sono disponibili due stili di montaggio: montaggio a pannello B e montaggio ad incasso S. Il corpo ultracorto può essere incorporato all'interno dei macchinari per risparmiare spazio di installazione. Il cilindro in ottone anodizzato duro e le guarnizioni NBR supportano il funzionamento in ambienti puliti senza olio con una durata utile di oltre 3 milioni di cicli. Ampiamente utilizzato per l'espulsione unidirezionale, l'arresto di posizionamento, l'azionamento di maschere in miniatura, test di durata dei pulsanti 3C e altri azionamenti a corsa breve in una sola direzione. Durante la selezione si consiglia un margine di sicurezza della spinta minimo del 50%. Seleziona il modello CJP2 a doppio effetto per il movimento push-pull bidirezionale e il cilindro ultramini CJ1 per un carico utile ultraleggero in spazi estremamente ristretti.

Il mini cilindro pneumatico a penna in acciaio inossidabile SOLH CDJ2 è completamente intercambiabile con la serie SMC CJ2, disponibile con diametro φ6/10/16 con anello magnetico incorporato compatibile con interruttori di posizione magnetici. Costruito con canna e stelo in acciaio inossidabile 304 per resistenza alla ruggine e lievi prestazioni anticorrosione, adatto per ambienti umidi, alimentari, medici e puliti. Il design del cappuccio terminale aggraffato senza tiranti offre un profilo compatto e leggero. Le varianti complete comprendono il tipo standard a doppio effetto CDJ2B, il tipo standard a doppio effetto CDJ2E, il ritorno a molla a semplice effetto CDJ2E, l'estensione a molla a semplice effetto CDJ2ET e lo stelo esagonale antirotazione CDJ2KB per il posizionamento antitorsione. Cuscino in gomma standard; Il cuscino d'aria Z è opzionale per φ10/16 per ridurre l'impatto ad alta velocità. La pressione minima di avvio raggiunge 0,06 MPa, supportando il funzionamento continuo senza olio con una durata operativa di oltre 5 milioni di cicli. È disponibile un set completo di accessori di montaggio tra cui flangia, piedino e cerniera femmina. Rispetto ai minicilindri C85 e MI, CDJ2 offre specifiche più ricche e migliori prestazioni in termini di costi. Ampiamente utilizzato per il movimento push-pull lineare ad alta frequenza in apparecchiature per spazi ristretti per test 3C, macchinari alimentari e automazione medica. Durante la selezione si consiglia un margine di sicurezza minimo del 50% sulla spinta.

Il mini cilindro non rotante in acciaio inossidabile SOLH CJ2K appartiene alla famiglia di cilindri CJ2 e presenta intercambiabilità dimensionale completa con l'originale CJ2K importato. Le dimensioni del foro coprono Φ10 e Φ16. Dotato di stelo esagonale e struttura di guida incorporata per prestazioni meccaniche antitorsione. Tolleranza di rotazione: ≤±1,5° per Φ10 e ≤±1° per Φ16, eliminando i problemi di deflessione del carico che si verificano sui normali cilindri con stelo tondo durante il movimento alternativo. Costruito con canna in acciaio inossidabile 304 per resistenza alla ruggine e all'umidità, caratterizzato da un profilo sottile e compatto. Tre modalità operative sono opzionali: doppio effetto, semplice effetto con ritorno a molla e semplice effetto con estensione molla. L'anello magnetico integrato è opzionale, compatibile con gli interruttori magnetici M9BW per il feedback della posizione. Cuscini in gomma standard su entrambe le estremità; funzionamento senza olio supportato con durata meccanica fino a 8 milioni di cicli. Sono disponibili molteplici opzioni di montaggio, tra cui il tipo base, il montaggio con piedino, il montaggio con flangia e il montaggio con cerniera doppia. Ideale per applicazioni che richiedono una posizione angolare fissa delle attrezzature terminali, come la spinta di maschere piatte nell'automazione 3C, l'alimentazione lineare di telecamere per l'ispezione ottica, il trasporto di pezzi all'interno di scanalature di guida e l'espulsione di pezzi piatti. Se la restrizione angolare non è necessaria e si dà priorità all'efficienza dei costi, si consiglia il cilindro standard CJ2 con stelo tondo. Evitare un carico laterale radiale eccessivo sullo stelo del pistone per prevenire l'abrasione della boccola di guida e il deterioramento della precisione antirotazione.
