Serie di componenti pneumatici

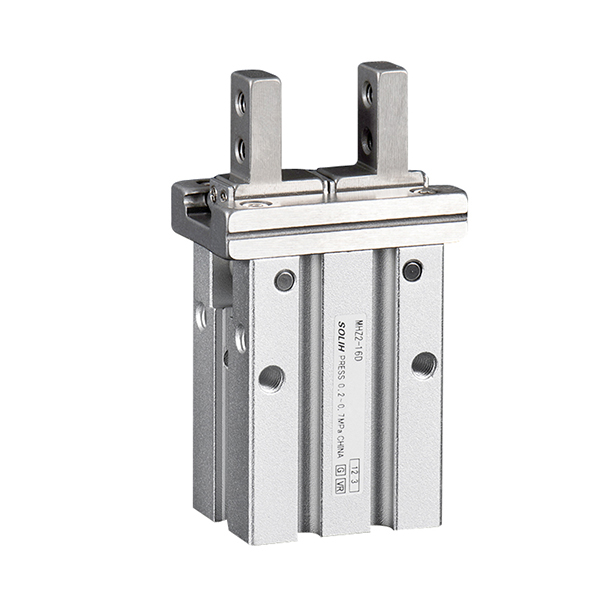

Le pinze pneumatiche parallele SOLH MHZ2 a corsa standard e MHZL2 a corsa lunga sono completamente intercambiabili con i modelli SMC equivalenti. Azionati da doppi pistoni simmetrici e guide lineari di precisione per il movimento sincrono delle ganasce, offrono una precisione di posizionamento ripetibile estremamente elevata di ±0,01 mm con dimensioni del foro di 10/16/20/25 mm. Sono disponibili tre modalità di attuazione: D a doppio effetto per la massima forza di serraggio e una produzione di massa continua; S a semplice effetto normalmente aperto, che rilascia automaticamente i pezzi in lavorazione al taglio dell'aria per evitare schiacciamenti nelle stazioni di stampaggio a caldo; C a semplice effetto normalmente chiuso con forza di tenuta della molla senza alimentazione d'aria per evitare la caduta del pezzo durante la movimentazione del robot sopra la testa. Una gamma completa di ganasce intercambiabili (strette, piatte sottili, con maschiatura laterale per dispositivi estesi) e layout di porte multiple sul corpo (porta laterale standard, porta laterale terminale, porta assiale a pressione) sono opzionali. Gli anelli magnetici integrati funzionano con gli interruttori reed M9BW per trasmettere segnali di posizione aperto/chiuso ai sistemi di interblocco PLC. MHZ2 è caratterizzato da una corsa breve e da un'elevata velocità di ciclo fino a 180 cpm per piccole parti in miniatura, mentre MHZL2 adotta binari di guida estesi per un'ampia corsa di apertura per gestire stampi con cavità profonde e piastre spesse e di grandi dimensioni. Tutte le ganasce, i raccordi e i sensori sono compatibili tra le due serie. Ampiamente utilizzato per lo smistamento di PCB e chip, carico/scarico di precisione di hardware, bloccaggio di imballaggi e trasferimento di pezzi su effettori finali di robot in linee di automazione 3C, hardware e di imballaggio.

La pinza pneumatica parallela a guida lineare ultrasottile SOLH MHF2 a doppio pistone è completamente intercambiabile con i modelli SMC equivalenti. L'altezza del suo corpo ultrapiatto è solo circa un terzo di MHZ2, riducendo efficacemente il momento flettente sugli effettori finali del robot. Le dimensioni del foro vanno da 8 a 32 mm. È puramente a doppio effetto con valvole a farfalla integrate per la regolazione della velocità. Ciascun foro offre tre varianti di corsa: D corta, D1 media e D2 lunga, con precisione di posizionamento ripetibile ±0,04~±0,05 mm. Le scanalature del sensore su quattro lati consentono il montaggio multidirezionale, compresa la maschiatura sul fondo e l'installazione a foro passante; -F il tipo fisso a ganascia singola è opzionale. Le misure grandi Φ25/32 adottano guide a ricircolo di sfere per una maggiore rigidità. Gli anelli magnetici integrati funzionano con gli interruttori reed M9B/M9N/M9P per il feedback della posizione. Ideale per spazi compatti con altezza limitata, moduli lineari in miniatura, piccoli robot EOAT, semiconduttori e assemblaggio di precisione 3C. In fase di scelta è necessario limitare la lunghezza dello sbalzo delle ganasce e verificare il momento flettente con un fattore di sicurezza ≥ 1,5.

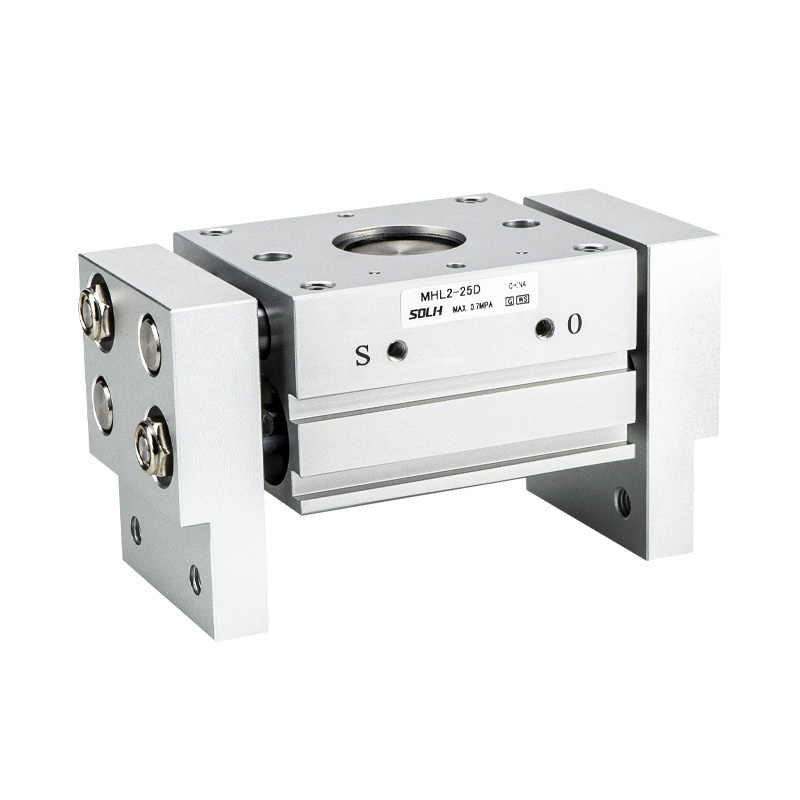

La pinza pneumatica parallela a corsa larga con pignone e cremagliera SOLH MHL2 è completamente intercambiabile con i modelli SMC corrispondenti. La trasmissione a cremagliera e pignone garantisce il movimento sincrono delle ganasce, fornendo elevata rigidità e potente forza di serraggio, adatta sia per il bloccaggio esterno che per la presa ad espansione interna. I diametri coprono 10/16/20/25/32/40 mm con design puramente a doppio effetto. Ciascun foro offre tre varianti di corsa: D corta, D1 media e D2 lunga, con precisione di posizionamento ripetibile di ±0,1 mm. Le guarnizioni raschiapolvere integrate consentono un funzionamento stabile in ambienti polverosi e difficili come le officine di macchine utensili. Le scanalature del sensore su quattro lati supportano un'installazione flessibile con più orientamenti. Le dimensioni 10~25 adottano porte M5 standard, mentre le dimensioni 32/40 supportano filettature di esportazione G/NPT opzionali. La forza di serraggio effettiva diminuisce con la sporgenza estesa delle ganasce; durante il calcolo del carico è richiesto un fattore di sicurezza ≥ 1,5. Ampiamente utilizzato per la movimentazione di materiali in fogli, vassoi e pezzi pesanti, carico/scarico di macchine utensili e automazione dell'imballaggio per la presa di componenti di grandi dimensioni.

Le pinze pneumatiche cave autocentranti SOLH MHS3 a 3 griffe e MHS4 a 4 griffe con camma a cuneo sono completamente intercambiabili con i modelli SMC equivalenti. La trasmissione della camma a cuneo guida il centraggio sincrono delle ganasce, ottenendo una precisione di posizionamento ripetibile di ±0,01 mm. Le dimensioni del foro vanno da 16 a 125 mm. Design standard a doppio effetto (D), con versioni opzionali a semplice effetto normalmente chiusa (C) / normalmente aperta (E) con ritorno a molla. Il foro passante cavo centrale consente il passaggio di tubi dell'aria, perni di espulsione e fibre ottiche, supportando sia il bloccaggio esterno che la presa ad espansione interna. Le tre ganasce equidistanti dell'MHS3 forniscono una coassialità superiore, ideale per alberi, dischi e pezzi a forma di anello. Le quattro ganasce disposte ortogonalmente di MHS4 offrono un vincolo stabile per parti piatte quadrate, rettangolari e irregolari per evitare l'inclinazione. I magneti permanenti integrati sono compatibili con gli interruttori magnetici della serie M9BW. Il corpo compatto a basso profilo si adatta perfettamente agli effettori finali del robot. Le varianti derivate includono MHSJ3 protetto dalla polvere e MHSH3 cavo esteso. Ampiamente applicato al carico/scarico di macchine utensili, al montaggio a pressione di cuscinetti, alla movimentazione di componenti circolari e quadrati 3C e all'assemblaggio concentrico di pezzi tubolari.

La pinza pneumatica a oscillazione angolare di tipo pivot SOLH MHC2 è completamente intercambiabile con i modelli SMC equivalenti. Un meccanismo a braccio oscillante fa ruotare le ganasce attorno al perno inferiore con un angolo di oscillazione massimo di una singola ganascia di 30°, a differenza delle pinze parallele MHZ2 a movimento lineare. I diametri coprono 6/10/16/20/25 mm, disponibili nelle varianti D a doppio effetto e S a semplice effetto normalmente aperta (versione normalmente chiusa senza NC). Le valvole a farfalla unidirezionali integrate consentono la regolazione diretta della velocità. Gli anelli magnetici preinstallati funzionano con gli interruttori reed M9BW per trasmettere segnali di stato delle ganasce ai sistemi PLC. Il corpo compatto a basso profilo è ideale per il bloccaggio del rivestimento esterno in apparecchiature con spazio in profondità limitato. A causa del principio della leva, la coppia di serraggio effettiva diminuisce drasticamente con i dispositivi estesi; la verifica del carico in base alla lunghezza dello sbalzo delle ganasce è obbligatoria in fase di scelta. Ampiamente applicato per il bloccaggio esterno di alloggiamenti in plastica 3C, tappi di bottiglia e piccole parti tubolari, alimentazione laterale e pick-and-place per effettori finali di robot in miniatura. Le pinze parallele MHZ2 sono consigliate per applicazioni che richiedono presa centrata ad alta precisione, carichi di dispositivi lunghi o funzione di mantenimento dello spegnimento.

La pinza pneumatica SOLH MHY2 con ampia oscillazione di 180° e azionamento a camma è completamente intercambiabile con i modelli SMC equivalenti. Adotta la trasmissione a camma invece del meccanismo a ingranaggi, raggiungendo un angolo di apertura massimo di 180° con una posizione di chiusura eccessiva di -3° per evitare l'allentamento del pezzo. Le dimensioni del foro coprono 10/16/20/25 mm, puramente a doppio effetto senza varianti NA/NC a semplice effetto e la precisione di posizionamento ripetuto raggiunge ±0,02 mm. La struttura ottimizzata a spazio stretto migliora la resistenza alla polvere. Sono disponibili scanalature per il sensore su quattro lati e il montaggio con foro passante è opzionale. Gli anelli magnetici integrati funzionano con gli interruttori reed della serie M9 per inviare segnali di feedback aperto/chiuso al PLC. A causa della trasmissione a leva, la forza di bloccaggio effettiva diminuisce drasticamente con una sporgenza estesa delle ganasce; durante la selezione è richiesta la verifica della coppia e la lunghezza del braccio di bloccaggio è consigliata entro 35 mm. Ideale per la presa e il ribaltamento di pezzi tubolari e irregolari di grande diametro su effettori finali di robot in miniatura. La pinza oscillante per ingranaggi MHW2 è consigliata se è richiesto il mantenimento dello spegnimento o un foro più grande per carichi pesanti; Per il bloccaggio lineare centrato è preferibile la pinza parallela MHZ2.

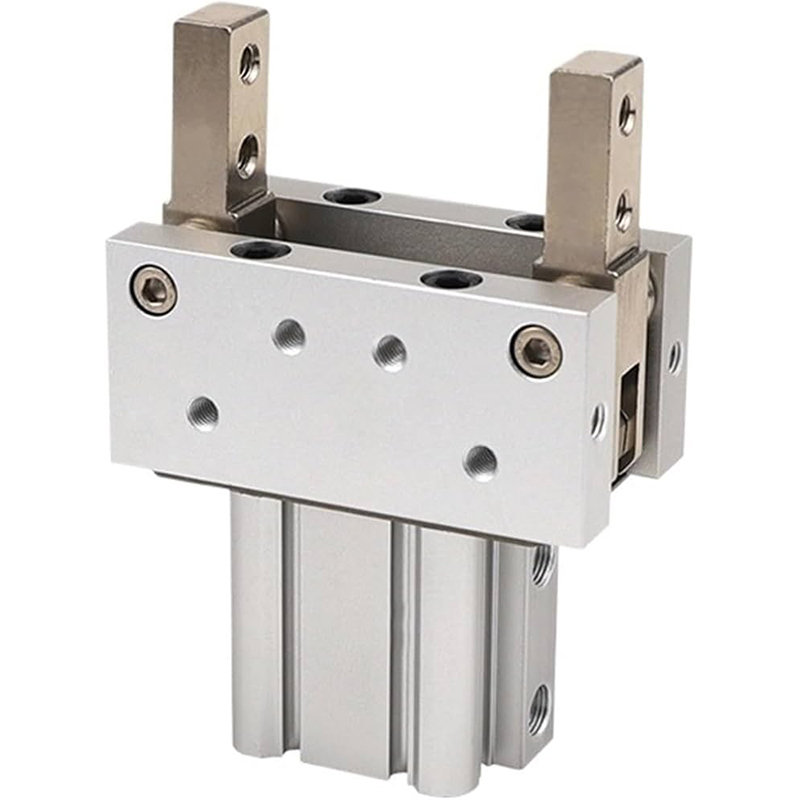

La pinza pneumatica autobloccante per carichi pesanti con articolazione a ginocchiera SOLH MHT2 è completamente intercambiabile con i modelli SMC equivalenti. La struttura del punto morto del collegamento a ginocchiera amplifica la forza di serraggio di 3 ~ 5 volte. Il bloccaggio automatico meccanico si attiva una volta completamente chiuso, mantenendo oltre l'80% della forza di bloccaggio dopo la perdita d'aria per evitare la caduta del pezzo, ideale per la movimentazione di robot sopra la testa e stazioni ad alta sicurezza. Le dimensioni del foro coprono 32/40/50/63 mm, offerte nel tipo D standard e nella variante leggera DZ aggiornata. Gli interruttori magnetici (M9BW) possono essere montati su quattro lati per una disposizione flessibile dei sensori. Dotato di ganasce in acciaio legato ad alta resistenza e collegamenti resistenti all'usura, supporta il funzionamento continuo senza olio a lungo termine. L'angolo di oscillazione è limitato a 23°~28°, pertanto è necessario verificare la distanza del pezzo durante la selezione. Ampiamente utilizzato per componenti automobilistici, pezzi fusi e forgiati, carico di macchine utensili per carichi pesanti e dispositivi di sicurezza per attrezzature di pressatura. A differenza delle comuni pinze parallele senza funzione di bloccaggio, MHT2 è la soluzione preferita per carichi pesanti che richiedono protezione anticaduta.

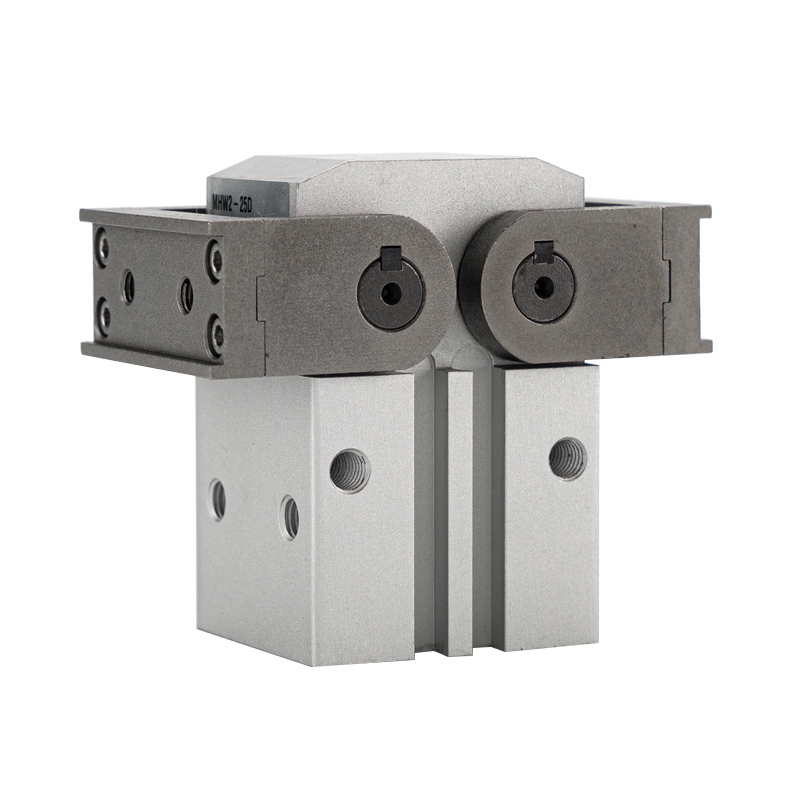

La pinza pneumatica con rotazione a 180° con pignone e cremagliera SOLH MHW2 è completamente intercambiabile con i modelli SMC equivalenti. La trasmissione a pignone e cremagliera consente un'oscillazione simmetrica e sincrona delle ganasce, ciascuna ganascia ruota fino a 90° per un'apertura totale di 180°, con errore di sincronizzazione ≤ 0,1° per garantire un bloccaggio bilanciato e impedire lo scivolamento del pezzo. Le dimensioni del foro vanno da 20 a 50 mm nella configurazione puramente a doppio effetto. Le ganasce sono perpendicolari al corpo alla massima apertura, riducendo al minimo lo spazio occupato e facilitando l'evitamento meccanico e il ribaltamento del pezzo. Il corpo quadrato in alluminio anodizzato duro presenta scanalature per il sensore su quattro lati per l'installazione senza restrizioni dell'interruttore magnetico. La sigillatura antipolvere ottimizzata supporta il funzionamento a ciclo lungo in officine polverose. Rispetto al MHY2 a camme, MHW2 offre una maggiore capacità di carico e una migliore sincronizzazione; a differenza dell'MHT2 a ginocchiera, non è dotato di sistema autobloccante allo spegnimento ma fornisce un angolo di oscillazione molto più ampio. Ampiamente utilizzato per ribaltare e movimentare pezzi di carico medio (1~20 kg), cartoni, parti in plastica di grandi dimensioni e carico/scarico in stazioni di automazione ristrette.

La pinza rotativa integrata a palette SOLH MRHQ è completamente intercambiabile con i modelli SMC equivalenti. Integra un modulo rotante a palette e una pinza pneumatica parallela in un singolo attuatore, sostituendo la combinazione divisa di tavola rotante più cilindro a dito separato. La lunghezza complessiva viene ridotta di circa il 20% e l'interferenza di trascinamento del tubo durante la rotazione viene eliminata. Le dimensioni del foro coprono 10/16/20/25 mm con versioni standard con rotazione di 90° e 180°. Le viti di fine corsa consentono una regolazione fine angolare totale di ±10°. La ganascia parallela a doppio effetto raggiunge una precisione di posizionamento ripetibile di ±0,01 mm. Cinque superfici di montaggio insieme a sporgenze di posizionamento e fori per perni consentono un rapido centraggio e un assemblaggio multiorientamento. Gli anelli magnetici integrati supportano fino a quattro interruttori reed della serie M9 per rilevare sia i limiti di rotazione che lo stato di apertura/chiusura della ganascia per il controllo completo dell'interblocco PLC. Adottando una struttura autolubrificante priva di olio, è ampiamente utilizzato per la presa, il ribaltamento e la conversione della direzione dei pezzi in lavorazione nell'elettronica 3C in spazi ristretti e nelle linee di automazione dell'imballaggio per carichi leggeri e medi da 0,1 a 5 kg. Durante la selezione del carico è richiesto un margine di sicurezza minimo del 30%.
