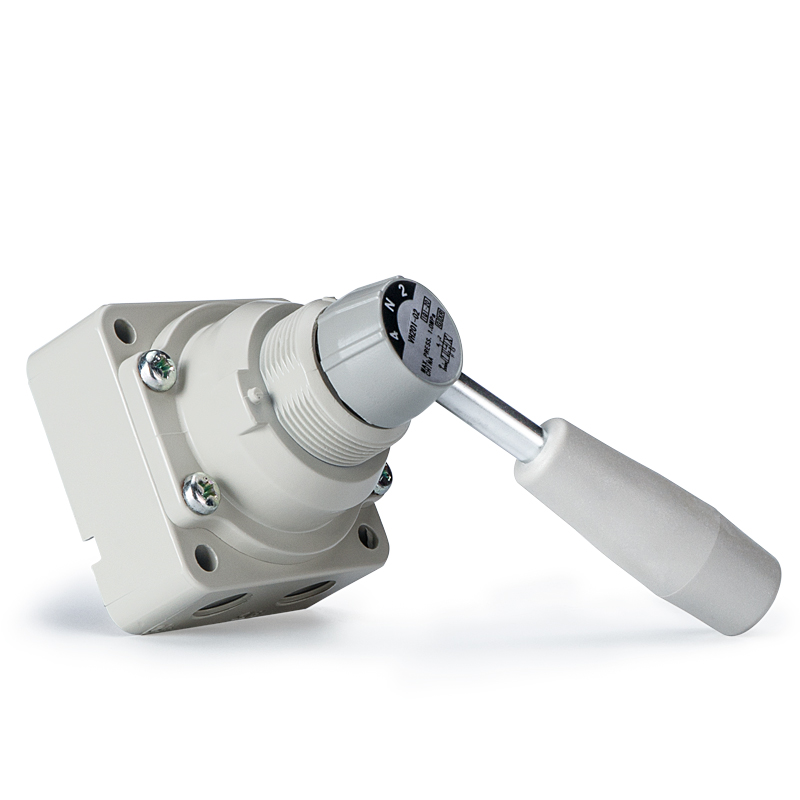

La valvola manuale rotativa manuale a 4 vie a 90° serie SOLH VH commuta i circuiti dell'aria tramite la maniglia rotante, con tre funzioni centrali opzionali: centro chiuso a 3 posizioni, scarico centrale a 3 posizioni e tipo a 2 posizioni. Adotta una tenuta della bobina rotante di precisione per perdite interne estremamente basse, è dotato di corpo in lega di zinco/alluminio pressofuso e lunga durata senza lubrificazione, con blocco della posizione meccanico integrato per evitare operazioni accidentali. Supporta il layout delle tubazioni con attacco laterale e attacco inferiore, disponibile per il montaggio a incasso su pannello o il fissaggio diretto del corpo, con dimensioni delle porte da Rc1/4" a 1" e pressione di esercizio massima 0,7~1,0MPa. La versione con centro chiuso mantiene la pressione di bloccaggio del cilindro durante lo spegnimento, mentre lo scarico centrale rilascia completamente la pressione per una manutenzione sicura. Ampiamente utilizzato per l'inversione manuale dei cilindri, lo sfiato per la messa in servizio delle apparecchiature, l'isolamento della fonte d'aria di emergenza, il funzionamento manuale di macchine semiautomatiche e banchi di prova per l'insegnamento pneumatico.

La valvola a otturatore meccanica miniaturizzata a 2/3 porte SOLH VM1 (VM100) è completamente intercambiabile con i modelli SMC equivalenti. Adottando una struttura di tenuta a otturatore compatta e affidabile, presenta una larghezza ultrasottile di 11 mm e un peso di soli 60 g per una facile installazione incorporata e impilabile all'interno dei macchinari. La pressione operativa varia da -100 kPa di vuoto a 1,0 MPa di pressione positiva, con design esente da lubrificazione, eccellente tenuta e forte resistenza alla polvere. Sono disponibili diverse opzioni di filettatura tra cui M5, Rc1/8, NPT1/8 e G1/8, che supportano il layout delle tubazioni con attacco laterale e attacco inferiore. Viene offerta una serie completa di teste di attuazione intercambiabili: pistoncino standard/corto, leva con rotella antirimbalzo diritta/corta/unidirezionale, pulsante piatto, arresto di emergenza a fungo giallo, pulsante indicatore verde, leva a cerniera e manopola girevole bloccabile, con varianti complete NC/NO a 2 e 3 porte. Ampiamente applicato per il rilevamento del limite della corsa del cilindro, la messa in servizio manuale, l'interblocco di emergenza di sicurezza, la commutazione dell'aria di dispositivi mini jig e i circuiti di attivazione del vuoto, funge da attivazione del segnale pneumatico meccanico universale per apparecchiature di automazione compatte.

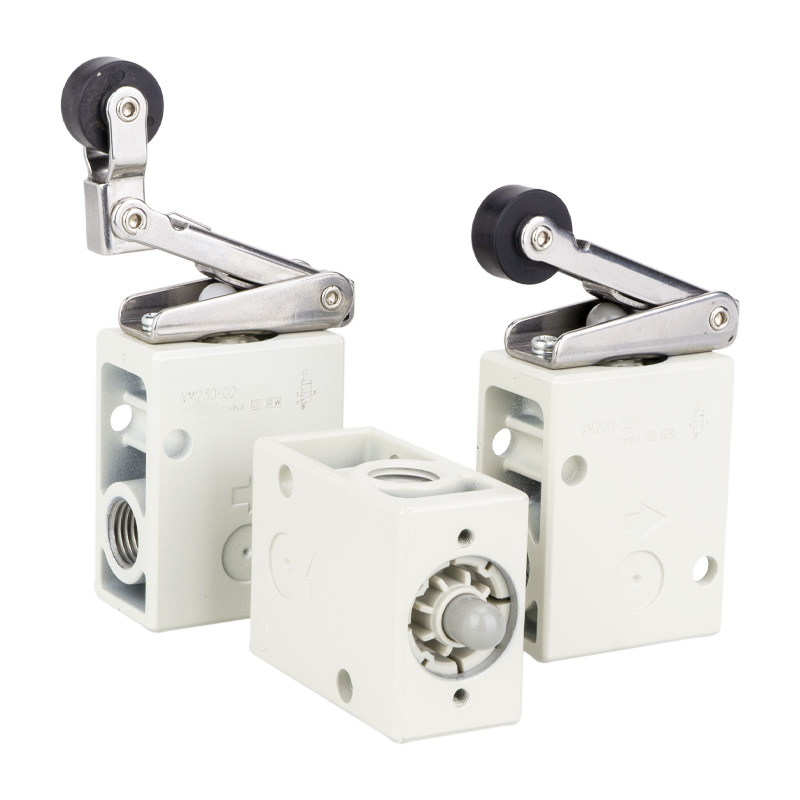

La valvola a otturatore meccanica media SOLH VM2 (VM200) è completamente intercambiabile con i modelli SMC corrispondenti. Caratterizzato da una struttura a otturatore medio con coefficiente di flusso Cv=0,87, la sua capacità di flusso è circa 8 volte superiore rispetto alla serie mini VM1, dotata di porta Rc1/4 standard e filettature NPT/G1/4 opzionali. Funziona a temperature inferiori a 0 ~ 1,0 MPa ed è incompatibile con il vuoto, adottando una guarnizione a otturatore resistente all'usura esente da lubrificazione e un robusto corpo in metallo. Sono disponibili layout delle tubazioni con attacco laterale e attacco inferiore, supportati da una gamma completa di attuatori intercambiabili: rullo POM standard/leva a rullo resistente all'abrasione in acciaio temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsante piatto, testa di arresto di emergenza a fungo giallo, pulsante indicatore verde e manopola della cerniera bloccabile. La variante con rulli in acciaio temprato è adatta alle linee di produzione ad alta usura e per carichi pesanti. Ampiamente utilizzata per il rilevamento del limite della corsa del cilindro e della tavola scorrevole, la messa in servizio manuale dell'attrezzatura, la commutazione dell'aria del dispositivo di maschera e l'interblocco di emergenza di sicurezza, funge da valvola di attivazione dell'aria meccanica tradizionale per linee di produzione di imballaggio, tessile, stampa e automazione generale.

La valvola meccanica a otturatore media a 3 porte SOLH VM4 (VM400) è completamente intercambiabile con i modelli SMC equivalenti, posizionati tra le serie mini VM1 e VM2 ad alto flusso. Il suo vantaggio principale risiede nella compatibilità con l'intero intervallo di pressione, dal vuoto da -100 kPa alla pressione positiva di 1,0 MPa, una funzionalità non disponibile su VM2. Adotta una porta Rc1/8 standard con filettature NPT/G1/8 opzionali e capacità di flusso Cv=0,38, supportando il layout delle tubazioni delle porte laterali e inferiori. Costruito con un solido corpo in metallo, resiste a urti fino a 1000 m/s² e forti vibrazioni, adatto per linee di produzione pesanti e gravose, con tenuta a otturatore resistente alla polvere esente da lubrificazione per una lunga durata. Viene fornito un set completo di attuatori intercambiabili: leva a rullo in acciaio antiabrasione standard/temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsanti di arresto di emergenza a fungo multicolore, manopole rotanti a 2/3 posizioni, pulsanti bloccabili e leve con cerniera a ginocchiera. Ampiamente applicata nel rilevamento del limite della corsa del cilindro e della tavola scorrevole, nei circuiti di assorbimento/rilascio del vuoto, nella messa in servizio manuale dell'attrezzatura, nell'interblocco di emergenza di sicurezza della macchina e nella commutazione del dispositivo di maschera, è la valvola di attivazione meccanica media ideale per condizioni di lavoro che richiedono compatibilità con il vuoto e forte resistenza agli urti.

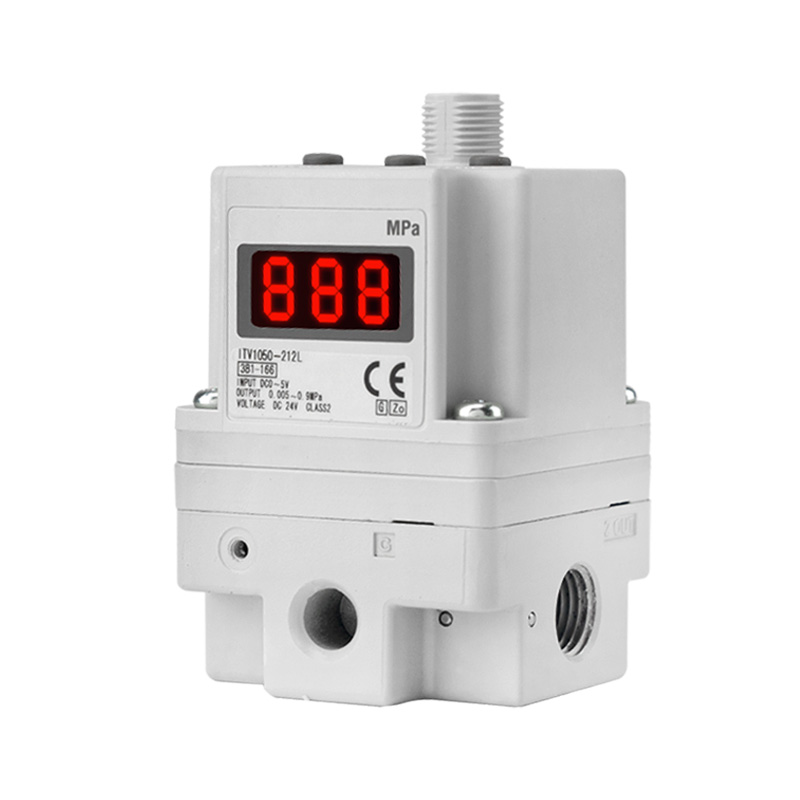

La valvola proporzionale elettropneumatica ad alta portata SOLH ITV è completamente intercambiabile con i modelli SMC equivalenti. Adottando un sistema di feedback della pressione a circuito chiuso, accetta tensione DC 0–10 V, segnali analogici di corrente 4–20 mA e comunicazione fieldbus opzionale tra cui CC-Link, PROFINET, EtherNet/IP per ottenere una regolazione remota continua e ad alta precisione della pressione dell'aria con precisione di controllo ±1% FS e protezione IP65 a prova di polvere e spruzzi. Tre serie coprono diverse gamme di flusso: ITV1100 per flusso micro basso, ITV2100 per flusso medio universale e ITV3100 per flusso alto pesante fino a 4400 L/min ANR, con pressione regolabile da 0,005 a 0,9 MPa. Supporta filettature Rc/NPT/G e raccordi a innesto, display digitale a LED integrato e allarme di autodiagnosi con alimentazione a bassa potenza DC24V. Ampiamente applicato per l'attuazione di cilindri di grande diametro, controllo costante della tensione di film e fili, processi di precisione ottici e di semiconduttori, erogazione e rivestimento automatici, commutazione di pressione multistadio per apparecchiature di saldatura e rivettatura, sostituzione di più regolatori manuali per realizzare un controllo digitale centralizzato della pressione su linee di produzione automatizzate.

Le valvole di ritegno in linea SOLH XTO674 e INA14 condividono la stessa piattaforma strutturale con pressione di cracking ultrabassa di 0,01 MPa, compatibile sia con aria compressa che con acqua pulita per la protezione antiriflusso nelle tubazioni del vuoto e dei fluidi a bassa pressione. XTO674 è una versione criogenica interamente in ottone che funziona fino a -30 ℃; La serie standard INA14 fornisce un corpo in ottone o acciaio inossidabile SUS304, dotato di guarnizioni NBR standard più guarnizioni FKM resistenti all'olio e alle alte temperature opzionali e guarnizioni CR resistenti agli agenti atmosferici. Il design compatto filettato in linea con freccia di flusso può essere montato direttamente nelle tubazioni senza staffe aggiuntive, prevenendo efficacemente la perdita di vuoto e il flusso d'aria inverso quando installato tra generatori di vuoto e ventose. Le due serie presentano dimensioni complessive e dimensioni della filettatura identiche per lo scambio diretto sul campo senza modifica dei tubi, ampiamente applicate in apparecchiature criogeniche, linee di produzione del vuoto, circuiti di fluidi ad alta temperatura resistenti alla corrosione e condotte pneumatiche e idriche generali per il mantenimento della pressione unidirezionale e la prevenzione del riflusso.

Il cilindro di scorrimento lineare con guida a L laterale ultrasottile SOLH HLH adotta una guida di guida integrata a ricircolo di sfere su un lato con corpo sottile a basso profilo per risparmiare spazio di installazione, una guida pneumatica a doppio effetto dedicata al posizionamento di precisione con carico leggero. Le dimensioni del foro vanno da 6, 10, 16 a 20 mm con corse standard di 5–60 mm, pressione di esercizio 0,15~0,7 MPa e temperatura di esercizio da -20℃ a 70℃. Il corpo del cilindro è dotato di fori filettati di montaggio in 4 direzioni e porte dell'aria su 3 lati per una disposizione flessibile delle tubazioni. Il carrello di scorrimento è dotato di fori filettati di fissaggio e fori per perni di posizionamento sulle superfici superiore e anteriore. Un anello magnetico integrato viene fornito di serie, con doppie fessure laterali per il montaggio di interruttori magnetici. Il giunto flottante tra stelo e carrello elimina il carico laterale e garantisce un'eccellente rettilineità e precisione antirotazione. Rispetto alla serie HLQ a doppia guida, HLH presenta un profilo più sottile per spazi ristretti e ristretti, ampiamente applicato in mini maschere di ispezione 3C e semiconduttori, unità di bloccaggio a spinta per carichi leggeri e meccanismi di posizionamento alternativo all'interno di macchinari di automazione compatti.

I cilindri a scorrimento a doppio albero SOLH HLQ / HLQL adottano guide lineari a ricircolo di sfere, inclusa la versione standard compatta HLQ con cilindro montato lateralmente e il modello HLQL simmetrico ultrarigido. I diametri vanno da 6 a 25 mm con corse da 10 a 150 mm. Il design a doppio stelo parallelo offre una forte spinta ed eccellenti prestazioni antitorsione e antirotazione. Un giunto flottante integrato tra il pistone e il carrello della slitta compensa i carichi laterali eccentrici. La base è dotata di fori filettati di montaggio in 3 direzioni, mentre il carrello di scorrimento fornisce fori di montaggio su più superfici e perni di posizionamento; gli slot laterali per gli interruttori magnetici e il magnete incorporato sono di serie. Sono disponibili diverse opzioni di buffer: buffer d'aria regolabile doppio/singolo, ammortizzatore idraulico e blocchi di arresto esterni per un movimento alternativo regolare e un'elevata precisione di posizionamento ripetuto. L'HLQ si adatta a carichi medio-piccoli con spazio limitato, mentre l'HLQL simmetrico gestisce carichi pesanti e un grave offset eccentrico. Ampiamente utilizzato per trasferimento automatico, bloccaggio di precisione e posizionamento lineare in 3C, assemblaggio di semiconduttori e apparecchiature di collaudo.

I cilindri di scorrimento a doppio albero SOLH HLS / HLSL adottano guide a rulli incrociati a contatto in linea, offrendo rigidità molto più elevata, precisione di posizionamento ripetibile e resistenza al carico eccentrico rispetto ai modelli con guida a sfere HLQ. Sono disponibili due varianti: HLS standard con cilindro compatto laterale per carichi medio-piccoli senza disassamenti severi; HLSL simmetrico con cilindro centrato e doppi rulli paralleli per carichi pesanti, grande coppia eccentrica e richieste di ultra-precisione. I diametri coprono 6–25 mm e le corse 10–150 mm. Le bielle a doppio pistone forniscono potenti prestazioni di spinta e antitorsione, mentre i giunti flottanti integrati eliminano lo stress di deflessione laterale. La base supporta fori di montaggio in 3 direzioni, il carrello scorrevole riserva filettature di fissaggio multi-superficie e perni di posizionamento, mentre l'anello magnetico e gli slot per i sensori sono forniti di serie. Ammortizzatori d'aria regolabili, ammortizzatori idraulici e arresti meccanici esterni sono accessori opzionali. La temperatura operativa varia da -20 ℃ a 70 ℃. Ampiamente utilizzato in semiconduttori, automazione medica, maschere di macchine utensili e altre stazioni di posizionamento di trasferimento e bloccaggio ultraprecise per carichi pesanti.
