Ammortizzatore idraulico non regolabile serie RB RBQ

Ammortizzatore idraulico non regolabile serie SOLH RB | Smorzatore di ricambio standard SMC

Marca: SOLH di Riche Technology | Ammortizzatore idraulico a orifizio fisso equivalente SMC RB

1. Panoramica del prodotto

  Le serie SOLH RB sonoammortizzatori idraulici non regolabili seguendo lo standard SMC. Converte l'energia cinetica dell'impatto in energia termica tramite una struttura di strozzamento porosa interna. Nessuna regolazione richiesta, pronto per l'installazione diretta. Ampiamente utilizzato per il buffering di fine corsa, la riduzione del rumore e l'anticollisione di cilindri pneumatici, guide lineari e meccanismi rotanti.

2. Funzionalità principali

     • Non è necessaria alcuna regolazione: Limitazione multistadio integrata, prestazioni stabili dal carico leggero a bassa velocità al carico pesante ad alta velocità dopo l'installazione una tantum.

     • Design compatto: Corpo corto con fissaggio filettato. Consentono un disallineamento di montaggio fino a ±5°, in grado di assorbire l'energia di oscillazione dagli attuatori rotanti.

     • Custodia rigida: Può fungere da arresto meccanico senza limite extra rigido. Molla di ritorno incorporata.

     • Lunga durata: Costruzione completamente chiusa con paraolio per protezione dalla polvere. Intervallo di velocità di impatto: 0,05 ~ 5 m/s.

3. Classificazione delle sottoserie SOLH

4. Tabella di riferimento del modello RB / RBC popolare

Modello	Filo	Corsa (mm)	Energia di assorbimento (J)	Applicazione consigliata
RB0604	M6×0,75	4	0.5～0.98	Microcilindro, tavola scorrevole in miniatura
RB0805	M8×1.0	5	1.96	Φ6～Cilindro pneumatico Φ12
RB1006	M10×1.0	6	3.92	Φ16～Cilindro pneumatico Φ20
RB1412	M14×1,5	12	19.6	Φ32～Cilindro pneumatico Φ40
RB2015	M20×1,5	15	58.8	Φ50～Cilindro pneumatico Φ63
RB2725	M27×1,5	25	147	Φ80～Cilindro pneumatico Φ125

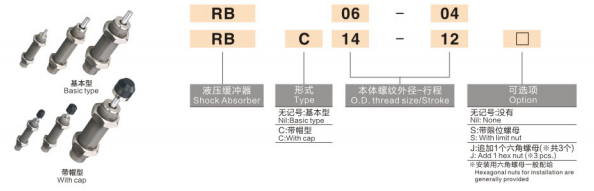

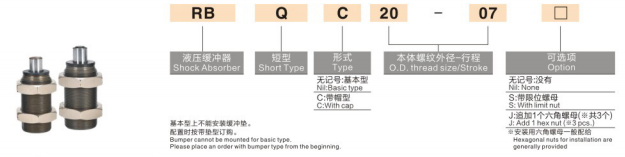

5. Regola di codifica del modello

  Esempio: RB1412
    •RB = Ammortizzatore idraulico di serie standard
    •14 = Dimensione filettatura M14×1,5
    •12 = Corsa del respingente 12 mm

6. Linee guida per la selezione

     • Calcolare l'energia di assorbimento: E = ½mv² + spinta × corsa. Selezionare un modello la cui energia nominale ≥ valore calcolato.

     • Abbina il tratto correttamente: La corsa del respingente deve essere inferiore alla corsa totale del meccanismo mobile per evitare l'impatto sul fondo.

     • Velocità d'impatto: Campo di lavoro standard 0,05～5 m/s. Contattaci per la versione rinforzata per applicazioni ad altissima velocità.

     • Selezione dell'ambiente: Scegliere RBL per fluido da taglio/ambiente umido; scegli RBC con tappo per condizioni di polvere pesante.

     • Limite di disallineamento: Angolo eccentrico massimo consentito ≤5°. Installare il giunto flottante se il disallineamento supera questo valore.

7. Installazione e precauzioni

     • Applicare una piccola quantità di frenafiletti anaerobico sui fili. NON utilizzare nastro in PTFE, che potrebbe bloccare l'orifizio di strozzamento.

     • Fornito con due dadi di bloccaggio esagonali più un dado di arresto anti-allentamento.

     • Montabile orizzontalmente, verticalmente o con qualsiasi angolazione; lo stelo del pistone deve essere rivolto nella direzione dell'impatto.

     • Temperatura operativa: −10 ℃ ~ +80 ℃. Evitare la formazione di ghiaccio a bassa temperatura.

8. Vantaggio della sostituzione SOLH

   La serie SOLH RB copia completamente il codice del modello SMC, le dimensioni e i parametri prestazionali, sostituzione diretta per gli ammortizzatori importati, con un prezzo competitivo e tempi di consegna più brevi, ideale per la riduzione dei costi delle apparecchiature di massa.
     •RB0805 → Sostituire AC0805
     •RB1412 → Sostituire AC1412
