Valvola di controllo

La valvola a otturatore meccanica media SOLH VM2 (VM200) è completamente intercambiabile con i modelli SMC corrispondenti. Caratterizzato da una struttura a otturatore medio con coefficiente di flusso Cv=0,87, la sua capacità di flusso è circa 8 volte superiore rispetto alla serie mini VM1, dotata di porta Rc1/4 standard e filettature NPT/G1/4 opzionali. Funziona a temperature inferiori a 0 ~ 1,0 MPa ed è incompatibile con il vuoto, adottando una guarnizione a otturatore resistente all'usura esente da lubrificazione e un robusto corpo in metallo. Sono disponibili layout delle tubazioni con attacco laterale e attacco inferiore, supportati da una gamma completa di attuatori intercambiabili: rullo POM standard/leva a rullo resistente all'abrasione in acciaio temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsante piatto, testa di arresto di emergenza a fungo giallo, pulsante indicatore verde e manopola della cerniera bloccabile. La variante con rulli in acciaio temprato è adatta alle linee di produzione ad alta usura e per carichi pesanti. Ampiamente utilizzata per il rilevamento del limite della corsa del cilindro e della tavola scorrevole, la messa in servizio manuale dell'attrezzatura, la commutazione dell'aria del dispositivo di maschera e l'interblocco di emergenza di sicurezza, funge da valvola di attivazione dell'aria meccanica tradizionale per linee di produzione di imballaggio, tessile, stampa e automazione generale.

La valvola meccanica a otturatore media a 3 porte SOLH VM4 (VM400) è completamente intercambiabile con i modelli SMC equivalenti, posizionati tra le serie mini VM1 e VM2 ad alto flusso. Il suo vantaggio principale risiede nella compatibilità con l'intero intervallo di pressione, dal vuoto da -100 kPa alla pressione positiva di 1,0 MPa, una funzionalità non disponibile su VM2. Adotta una porta Rc1/8 standard con filettature NPT/G1/8 opzionali e capacità di flusso Cv=0,38, supportando il layout delle tubazioni delle porte laterali e inferiori. Costruito con un solido corpo in metallo, resiste a urti fino a 1000 m/s² e forti vibrazioni, adatto per linee di produzione pesanti e gravose, con tenuta a otturatore resistente alla polvere esente da lubrificazione per una lunga durata. Viene fornito un set completo di attuatori intercambiabili: leva a rullo in acciaio antiabrasione standard/temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsanti di arresto di emergenza a fungo multicolore, manopole rotanti a 2/3 posizioni, pulsanti bloccabili e leve con cerniera a ginocchiera. Ampiamente applicata nel rilevamento del limite della corsa del cilindro e della tavola scorrevole, nei circuiti di assorbimento/rilascio del vuoto, nella messa in servizio manuale dell'attrezzatura, nell'interblocco di emergenza di sicurezza della macchina e nella commutazione del dispositivo di maschera, è la valvola di attivazione meccanica media ideale per condizioni di lavoro che richiedono compatibilità con il vuoto e forte resistenza agli urti.

La valvola proporzionale elettropneumatica ad alta portata SOLH ITV è completamente intercambiabile con i modelli SMC equivalenti. Adottando un sistema di feedback della pressione a circuito chiuso, accetta tensione DC 0–10 V, segnali analogici di corrente 4–20 mA e comunicazione fieldbus opzionale tra cui CC-Link, PROFINET, EtherNet/IP per ottenere una regolazione remota continua e ad alta precisione della pressione dell'aria con precisione di controllo ±1% FS e protezione IP65 a prova di polvere e spruzzi. Tre serie coprono diverse gamme di flusso: ITV1100 per flusso micro basso, ITV2100 per flusso medio universale e ITV3100 per flusso alto pesante fino a 4400 L/min ANR, con pressione regolabile da 0,005 a 0,9 MPa. Supporta filettature Rc/NPT/G e raccordi a innesto, display digitale a LED integrato e allarme di autodiagnosi con alimentazione a bassa potenza DC24V. Ampiamente applicato per l'attuazione di cilindri di grande diametro, controllo costante della tensione di film e fili, processi di precisione ottici e di semiconduttori, erogazione e rivestimento automatici, commutazione di pressione multistadio per apparecchiature di saldatura e rivettatura, sostituzione di più regolatori manuali per realizzare un controllo digitale centralizzato della pressione su linee di produzione automatizzate.

Le valvole di ritegno in linea SOLH XTO674 e INA14 condividono la stessa piattaforma strutturale con pressione di cracking ultrabassa di 0,01 MPa, compatibile sia con aria compressa che con acqua pulita per la protezione antiriflusso nelle tubazioni del vuoto e dei fluidi a bassa pressione. XTO674 è una versione criogenica interamente in ottone che funziona fino a -30 ℃; La serie standard INA14 fornisce un corpo in ottone o acciaio inossidabile SUS304, dotato di guarnizioni NBR standard più guarnizioni FKM resistenti all'olio e alle alte temperature opzionali e guarnizioni CR resistenti agli agenti atmosferici. Il design compatto filettato in linea con freccia di flusso può essere montato direttamente nelle tubazioni senza staffe aggiuntive, prevenendo efficacemente la perdita di vuoto e il flusso d'aria inverso quando installato tra generatori di vuoto e ventose. Le due serie presentano dimensioni complessive e dimensioni della filettatura identiche per lo scambio diretto sul campo senza modifica dei tubi, ampiamente applicate in apparecchiature criogeniche, linee di produzione del vuoto, circuiti di fluidi ad alta temperatura resistenti alla corrosione e condotte pneumatiche e idriche generali per il mantenimento della pressione unidirezionale e la prevenzione del riflusso.

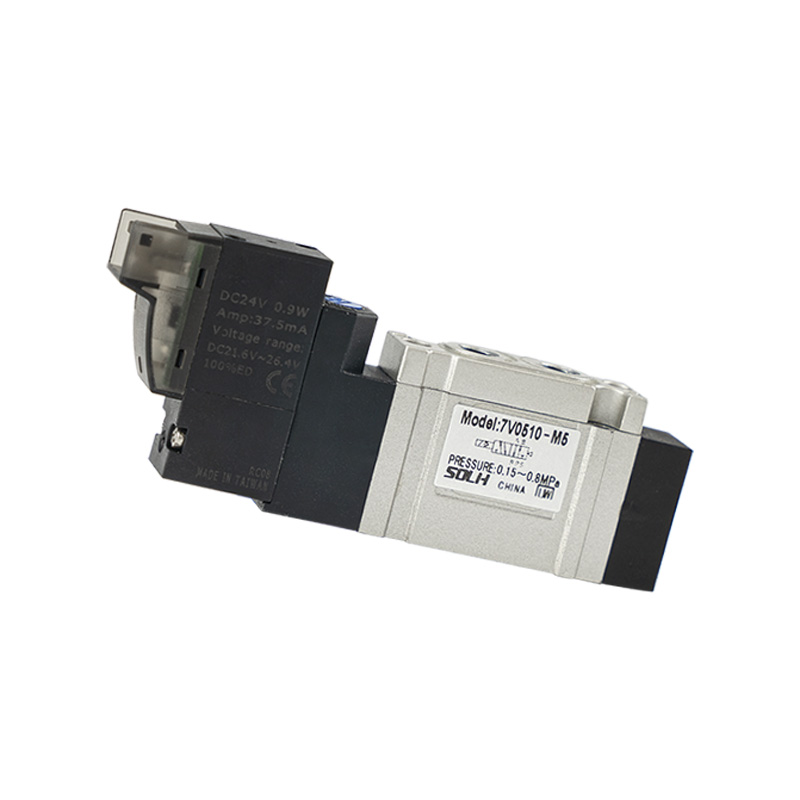

L'elettrovalvola pilotata compatta SOLH 7V comprende varianti complete a 5/2 e 5/3 vie, con ritorno a molla a bobina singola, bloccaggio a doppia bobina e tre funzioni centrali: centro chiuso, scarico centrale, alimentazione pressione centrale. Adotta un design del canale di scarico centralizzato interno integrato con una capacità di flusso superiore di circa il 30% rispetto alle tradizionali valvole della serie 4V, con risposta di commutazione ≤50ms e frequenza operativa massima fino a 5 Hz. Le bobine a potenza ultrabassa generano meno calore per l'energizzazione continua, con un consumo energetico CC di 0,7 W e CA 1,1 VA. Viene offerta una gamma completa da M5 a 3/8", che supporta sia porte filettate standard che raccordi rapidi a innesto. Le valvole possono essere installate singolarmente o impilate su collettori multistazione in alluminio per risparmiare spazio nell'armadio e semplificare la tubazione dell'aria principale. Intervalli di pressione di esercizio 0,15~0,8 MPa con temperatura di esercizio -20℃~70℃. Il corpo della valvola in alluminio pressofuso garantisce una lunga durata di tenuta, ampiamente utilizzato per la commutazione direzionale del cilindro e il controllo pneumatico centralizzato su tutta la produzione automatizzata. linee.

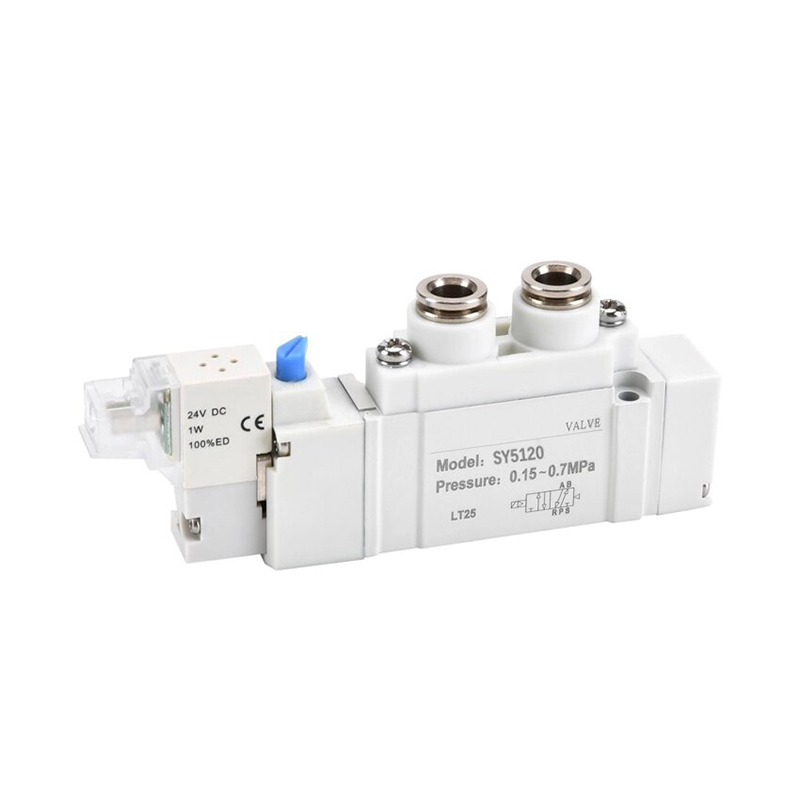

L'elettrovalvola a 5 porte pilotata della serie SOLH SY è completamente intercambiabile con le valvole SMC corrispondenti, inclusi i modelli SY3000 mini, SY5000 medium mainstream, SY7000 large e SY9000 extra-large. Fornisce opzioni di circuito completo: bobina singola/doppia 5/2 e 5/3 a tre posizioni con funzioni di alimentazione a centro chiuso, scarico centrale e pressione centrale. Le bobine standard da 0,35 W e le bobine opzionali a risparmio energetico a bassissima potenza da 0,1 W generano poco calore per l'energizzazione continua. La versione con pilota interno funziona a 0,1~0,7 MPa, mentre la variante con pilota esterno supporta un ambiente con vuoto di -100 kPa. La bobina sigillata raggiunge fino a 200 milioni di cicli di commutazione. Le porte dell'aria sono disposte lateralmente, in alto e in basso per consentire il passaggio dei tubi flessibili. Le valvole adottano un design a innesto rapido compatibile con le isole valvole del collettore SS5Y, consentendo la manutenzione di una singola valvola senza smontare l'intero gruppo, con connettore a spina IP65 e classificazione base del collettore IP67. I canali interni ottimizzati forniscono circa l'80% di flusso in più rispetto alle valvole precedenti e la rete del filtro pilota integrata impedisce alla bobina di rimanere bloccata dalla polvere. Ampiamente utilizzato per la commutazione direzionale dei cilindri e il controllo pneumatico centralizzato in apparecchiature per semiconduttori, saldatura automobilistica, imballaggio e automazione medica.

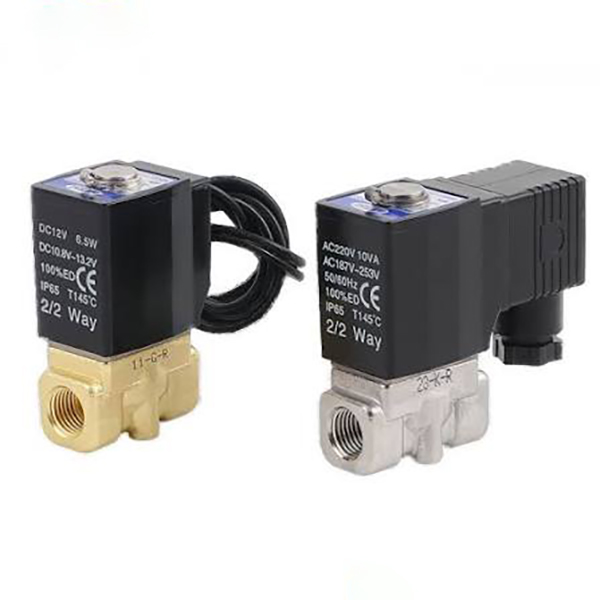

Le elettrovalvole per fluidi normalmente chiuse a 2/2 vie della serie SOLH 2S comprendono due linee complete: modelli 030/050 con orifizio piccolo ad azione diretta e varianti 150~500 con diametro grande pilotate, per il controllo on-off automatico di acqua pulita, aria compressa, refrigerante da taglio, olio lubrificante e tubazioni di liquidi debolmente corrosivi. La versione ad azione diretta consente l'avvio a pressione zero senza limite minimo di pressione differenziale, presenta dimensioni compatte, orientamento di montaggio universale e commutazione rapida al millisecondo, ideale per applicazioni di microflusso a bassa pressione come il raffreddamento a punto singolo di macchine utensili, micro rami aria/acqua 3C e mini apparecchiature di pulizia. Il tipo pilotato richiede una differenza di pressione minima di 0,05 MPa per l'apertura completa, fornisce un flusso estremamente ampio con bobine a basso wattaggio e basso calore, adatto per collettori di scarico del compressore d'aria, linee principali dell'acqua di spruzzatura e condotte per il trattamento dell'acqua di circolazione ad alto flusso. Sono dotate di guarnizioni standard in gomma nitrilica NBR, con guarnizioni EPDM per uso alimentare resistenti agli acidi e all'acqua calda opzionali. Sono disponibili standard multi-thread internazionali (PT/G/NPT) e tensioni universali globali della bobina (12/24 V CC, 24/110/220 V CA), supportati dalle opzioni di cablaggio con spina DIN e conduttore. Le bobine resistenti al calore consentono un'energizzazione continua a lungo termine. Guida alla selezione: tipo ad azione diretta per tubazioni con pressione statica inferiore a 0,05 MPa e flusso di derivazione piccola; versione pilotata per collettori principali G1/2 e superiori con alta pressione stabile e ampio flusso di circolazione. La tenuta in EPDM è obbligatoria per acqua calda e fluidi per uso alimentare.

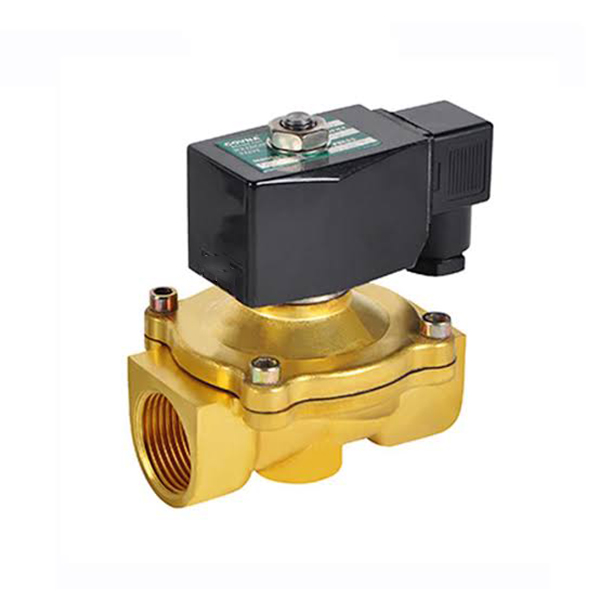

L'elettrovalvola per fluidi normalmente chiusa a 2/2 vie serie SOLH 2W con corpo in ottone massiccio comprende modelli 030/050 ad azionamento diretto con orifizio piccolo e varianti 150~500 pilotate a diametro grande, progettate per il controllo on-off automatico di acqua pulita, aria compressa, refrigerante da taglio, olio lubrificante e tubazioni di fluidi debolmente corrosivi. La versione ad azione diretta realizza un avvio con pressione differenziale pari a zero senza limite minimo di pressione di esercizio, presenta dimensioni compatte, orientamento di montaggio universale e commutazione ad alta frequenza in millisecondi, ideale per diramazioni di microflusso a bassa pressione, circuiti idraulici ausiliari per vuoto e raffreddamento a punto singolo per piccole macchine utensili. Il tipo pilotato richiede una pressione differenziale di avvio minima di 0,05 MPa, fornisce un flusso estremamente ampio con bobine a bassa potenza e basso aumento di temperatura, adatto per linee di drenaggio principali del compressore d'aria, circuiti idrici di spruzzatura principali di assemblaggio generale e tubazioni di circolazione ad alto flusso per sistemi di trattamento dell'acqua. Sono dotate di guarnizioni standard in gomma nitrilica NBR, con guarnizioni opzionali in EPDM resistente al calore e agli acidi per uso alimentare. Sono disponibili diversi standard di filettatura internazionali (PT/G/NPT) e tensioni della bobina a gamma completa (12/24 V CC, 24/110/220 V CA), supportati da prese DIN per il cablaggio dell'armadio e conduttori impermeabili IP65 per apparecchiature esterne umide. Le bobine resistenti al calore consentono un'energizzazione continua 24 ore su 24 senza esaurimento. Linee guida per la selezione: scegliere il tipo ad azione diretta per tubazioni con pressione statica inferiore a 0,05 MPa e flusso micro a punto singolo; selezionare la variante pilotata per collettori principali G1/2 e superiori con ampia circolazione stabile ad alta pressione. La tenuta in EPDM è obbligatoria per acqua calda, acqua purificata e fluidi per uso alimentare.
