Serie di componenti pneumatici

La valvola a otturatore meccanica media SOLH VM2 (VM200) è completamente intercambiabile con i modelli SMC corrispondenti. Caratterizzato da una struttura a otturatore medio con coefficiente di flusso Cv=0,87, la sua capacità di flusso è circa 8 volte superiore rispetto alla serie mini VM1, dotata di porta Rc1/4 standard e filettature NPT/G1/4 opzionali. Funziona a temperature inferiori a 0 ~ 1,0 MPa ed è incompatibile con il vuoto, adottando una guarnizione a otturatore resistente all'usura esente da lubrificazione e un robusto corpo in metallo. Sono disponibili layout delle tubazioni con attacco laterale e attacco inferiore, supportati da una gamma completa di attuatori intercambiabili: rullo POM standard/leva a rullo resistente all'abrasione in acciaio temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsante piatto, testa di arresto di emergenza a fungo giallo, pulsante indicatore verde e manopola della cerniera bloccabile. La variante con rulli in acciaio temprato è adatta alle linee di produzione ad alta usura e per carichi pesanti. Ampiamente utilizzata per il rilevamento del limite della corsa del cilindro e della tavola scorrevole, la messa in servizio manuale dell'attrezzatura, la commutazione dell'aria del dispositivo di maschera e l'interblocco di emergenza di sicurezza, funge da valvola di attivazione dell'aria meccanica tradizionale per linee di produzione di imballaggio, tessile, stampa e automazione generale.

La valvola meccanica a otturatore media a 3 porte SOLH VM4 (VM400) è completamente intercambiabile con i modelli SMC equivalenti, posizionati tra le serie mini VM1 e VM2 ad alto flusso. Il suo vantaggio principale risiede nella compatibilità con l'intero intervallo di pressione, dal vuoto da -100 kPa alla pressione positiva di 1,0 MPa, una funzionalità non disponibile su VM2. Adotta una porta Rc1/8 standard con filettature NPT/G1/8 opzionali e capacità di flusso Cv=0,38, supportando il layout delle tubazioni delle porte laterali e inferiori. Costruito con un solido corpo in metallo, resiste a urti fino a 1000 m/s² e forti vibrazioni, adatto per linee di produzione pesanti e gravose, con tenuta a otturatore resistente alla polvere esente da lubrificazione per una lunga durata. Viene fornito un set completo di attuatori intercambiabili: leva a rullo in acciaio antiabrasione standard/temprato, rullo antirimbalzo unidirezionale, pistoncino dritto, pulsanti di arresto di emergenza a fungo multicolore, manopole rotanti a 2/3 posizioni, pulsanti bloccabili e leve con cerniera a ginocchiera. Ampiamente applicata nel rilevamento del limite della corsa del cilindro e della tavola scorrevole, nei circuiti di assorbimento/rilascio del vuoto, nella messa in servizio manuale dell'attrezzatura, nell'interblocco di emergenza di sicurezza della macchina e nella commutazione del dispositivo di maschera, è la valvola di attivazione meccanica media ideale per condizioni di lavoro che richiedono compatibilità con il vuoto e forte resistenza agli urti.

La valvola proporzionale elettropneumatica ad alta portata SOLH ITV è completamente intercambiabile con i modelli SMC equivalenti. Adottando un sistema di feedback della pressione a circuito chiuso, accetta tensione DC 0–10 V, segnali analogici di corrente 4–20 mA e comunicazione fieldbus opzionale tra cui CC-Link, PROFINET, EtherNet/IP per ottenere una regolazione remota continua e ad alta precisione della pressione dell'aria con precisione di controllo ±1% FS e protezione IP65 a prova di polvere e spruzzi. Tre serie coprono diverse gamme di flusso: ITV1100 per flusso micro basso, ITV2100 per flusso medio universale e ITV3100 per flusso alto pesante fino a 4400 L/min ANR, con pressione regolabile da 0,005 a 0,9 MPa. Supporta filettature Rc/NPT/G e raccordi a innesto, display digitale a LED integrato e allarme di autodiagnosi con alimentazione a bassa potenza DC24V. Ampiamente applicato per l'attuazione di cilindri di grande diametro, controllo costante della tensione di film e fili, processi di precisione ottici e di semiconduttori, erogazione e rivestimento automatici, commutazione di pressione multistadio per apparecchiature di saldatura e rivettatura, sostituzione di più regolatori manuali per realizzare un controllo digitale centralizzato della pressione su linee di produzione automatizzate.

Le valvole di ritegno in linea SOLH XTO674 e INA14 condividono la stessa piattaforma strutturale con pressione di cracking ultrabassa di 0,01 MPa, compatibile sia con aria compressa che con acqua pulita per la protezione antiriflusso nelle tubazioni del vuoto e dei fluidi a bassa pressione. XTO674 è una versione criogenica interamente in ottone che funziona fino a -30 ℃; La serie standard INA14 fornisce un corpo in ottone o acciaio inossidabile SUS304, dotato di guarnizioni NBR standard più guarnizioni FKM resistenti all'olio e alle alte temperature opzionali e guarnizioni CR resistenti agli agenti atmosferici. Il design compatto filettato in linea con freccia di flusso può essere montato direttamente nelle tubazioni senza staffe aggiuntive, prevenendo efficacemente la perdita di vuoto e il flusso d'aria inverso quando installato tra generatori di vuoto e ventose. Le due serie presentano dimensioni complessive e dimensioni della filettatura identiche per lo scambio diretto sul campo senza modifica dei tubi, ampiamente applicate in apparecchiature criogeniche, linee di produzione del vuoto, circuiti di fluidi ad alta temperatura resistenti alla corrosione e condotte pneumatiche e idriche generali per il mantenimento della pressione unidirezionale e la prevenzione del riflusso.

L'eiettore per vuoto Venturi multistadio SOLH ZL112 è completamente intercambiabile con i modelli SMC equivalenti, dotati di ugello standard Φ1.2. La sua struttura multistadio a risparmio energetico offre un vuoto stabile di -88~-92kPa riducendo al contempo il consumo d'aria di oltre il 40% rispetto agli eiettori a stadio singolo. Adottando un design modulare altamente integrato, offre valvole di alimentazione/rilascio doppie K1 per aspirazione e scarico automatici e varianti con valvola di alimentazione singola K2 a risparmio di costi. Il silenziatore integrato limita il rumore di funzionamento al di sotto di 70 dB(A); Sono disponibili due stili di scarico: tipo con silenziatore integrato standard e scarico con attacco centralizzato P per flusso elevato. Gli accessori opzionali includono vacuometri meccanici analogici e vacuostati digitali con uscite di segnale analogico di tensione/corrente a canale singolo/doppio NPN/PNP, oltre a diversi connettori a spina, tensioni della bobina e manopole di regolazione manuale. Privo di parti mobili interne per un funzionamento continuo esente da manutenzione, può essere montato direttamente sugli effettori finali del robot per ridurre i tempi di risposta del vuoto, ampiamente applicato alla movimentazione di ventose multiple di pannelli di vetro 3C, lamiere, materiali di imballaggio e stampa e pezzi porosi che richiedono un adsorbimento di vuoto stabile ad alto flusso.

Versione 1｜Copie lunghi della pagina ufficiale del prodotto (focalizzati sulla SEO, ~290 parole per la pagina dei dettagli del sito Web indipendente) Le elettrovalvole per fluidi in ottone a 2/2 vie serie SOLH 2V sono valvole on-off elettromagnetiche versatili progettate per il controllo universale di aria compressa, acqua industriale e olio lubrificante, disponibili in due configurazioni strutturali mature: 2V025 ad azione diretta e varianti 2V130 e 2V250 pilotate a membrana. Costruita con robusti corpi valvola in ottone forgiato abbinati a elementi di tenuta ad alte prestazioni, questa linea offre prestazioni di commutazione affidabili che coprono l'avvio a pressione zero e la regolazione delle tubazioni ad alto flusso. Il modello compatto ad azione diretta 2V025 adotta una struttura di azionamento elettromagnetico diretto che consente l'apertura normale con un differenziale di pressione pari a zero 0 MPa. Dotato di guarnizioni in gomma fluorurata VITON resistente all'usura, resiste ai mezzi corrosivi deboli e si adatta perfettamente a tubazioni a bassa pressione, circuiti del vuoto e apparecchiature di spruzzatura e raffreddamento a microflusso. I modelli 2V130 e 2V250 pilotati si basano su una differenza di pressione media per azionare il diaframma, caratterizzato da una notevole capacità di flusso e da un basso consumo energetico della bobina; richiedono una pressione di avvio minima di 0,05 MPa e utilizzano guarnizioni in gomma nitrilica NBR ideali per tubazioni convenzionali di acqua e aria compressa. Tutte le versioni adottano bobine isolate di Classe B con protezione di ingresso IP65 e una risposta di commutazione rapida entro 0,05 secondi. Molteplici opzioni di cablaggio (presa DIN, cavi volanti, prese per indicatori luminosi) e numerose specifiche di filettatura che vanno da G1/8 fino a G1 pollici supportano l'installazione flessibile sul campo. Ampiamente utilizzata nel controllo del vuoto, nei circuiti dell'acqua di raffreddamento delle apparecchiature, nell'alimentazione automatica dell'acqua delle caldaie, nell'aspirazione dell'acqua dei compressori d'aria e nell'interruzione delle tubazioni principali gas-liquido, la serie SOLH 2V offre soluzioni generali di commutazione dei fluidi economiche e stabili per circuiti dei fluidi di automazione industriale a spettro completo.

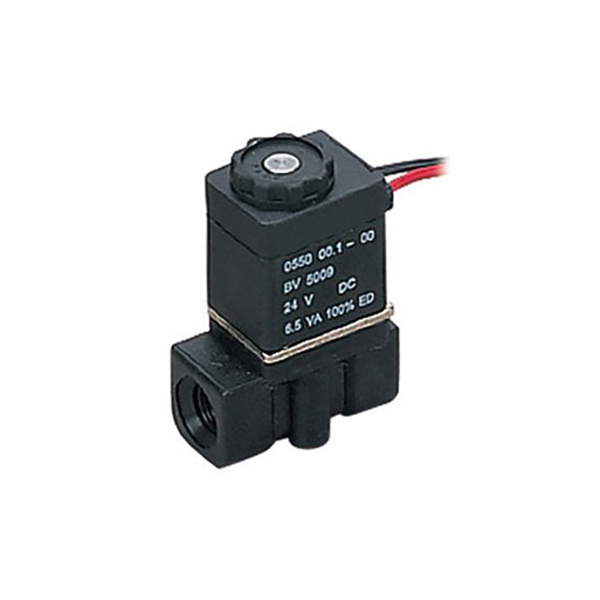

Le mini elettrovalvole normalmente chiuse a 2/2 vie ad azione diretta serie SOLH 2P adottano corpi valvola in nylon PA66 ad alta resistenza in plastica tecnica, appositamente progettati per la commutazione automatica a basso flusso di piccoli flussi di aria compressa, acqua pulita e olio lubrificante a bassa viscosità. Caratterizzata da prestazioni di avvio a pressione zero, la valvola può aprirsi normalmente con una differenza di pressione di 0 MPa, interrompendo efficacemente la dipendenza dalla pressione delle elettrovalvole pilotate. Questa serie adotta una struttura di guida elettromagnetica diretta matura. In stato di spegnimento, la molla di ripristino integrata comprime strettamente il nucleo della valvola per mantenere uno stato completamente chiuso; quando energizzata, l'attrazione elettromagnetica solleva rapidamente il nucleo della valvola per condurre la tubazione, con l'intera azione di commutazione completata entro 0,05 s per una risposta ultraveloce. La configurazione standard utilizza guarnizioni in gomma fluorurata VITON resistenti all'usura con eccezionale resistenza a olio, acqua e fluidi leggermente corrosivi; La guarnizione in gomma nitrilica NBR è disponibile come ricambio opzionale in base alle condizioni di lavoro. La bobina raggiunge il grado di protezione IP65 antipolvere e impermeabile con isolamento di Classe B, in grado di funzionare in modo stabile e continuo in ambienti umidi di officina. Con orifizio di flusso fisso da φ2,5 mm e valore CV di 0,23, sono disponibili due specifiche di filettatura mainstream G1/8 e G1/4, abbinate a diverse opzioni di cablaggio tra cui presa DIN standard, cavi volanti e prese per indicatori luminosi, insieme a opzioni di tensione CA/CC universali per soddisfare le richieste di corrispondenza globali. Il profilo compatto e leggero si adatta all'installazione all'interno di moduli di apparecchiature compatti. È ampiamente utilizzato nel controllo della sorgente d'aria del generatore di vuoto, nella commutazione dell'alimentazione dell'aria di piccoli cilindri, nei circuiti dell'acqua di microraffreddamento delle apparecchiature, nella spruzzatura automatica, nel drenaggio automatico del compressore d'aria e in piccoli sistemi di umidificazione, fungendo da alternativa economica e conveniente per il controllo del fluido in miniatura alle valvole in ottone della serie 2V.

Le valvole di controllo direzionale a solenoide pneumatico a 3/2 vie serie SOLH 3V sono progettate con strutture sia ad azione diretta che pilotata, realizzate su misura per l'azionamento di cilindri con ritorno a molla a semplice effetto e la commutazione di circuiti pneumatici del vuoto. Disponibile nelle configurazioni Normalmente Chiusa (NC) e Normalmente Aperta (NO), questa serie adotta corpi valvola in lega di alluminio leggera ad alta resistenza con layout compatto, risposta rapida e grado di protezione antipolvere e impermeabile IP65, fungendo da componente di controllo principale standard per sistemi di automazione pneumatica di piccole e medie dimensioni. La disposizione delle porte segue gli standard industriali universali: P per l'ingresso dell'aria principale, A per la porta di lavoro che collega cilindri o ventose, R per la porta di scarico abbinata a silenziatori per ridurre il rumore operativo. Le varianti 3V1 e 3V2 ad azione diretta supportano un avvio affidabile a pressione zero entro 0~0,8 MPa con una risposta di commutazione inferiore a 0,05 s, perfettamente adatte per gasdotti a bassa pressione e scenari di controllo del vuoto a pressione negativa. La serie 3V100/3V200/3V300 pilotata presenta una maggiore capacità di flusso e un minore consumo energetico della bobina, richiedendo una pressione di ingresso minima di 0,15 MPa per una commutazione stabile e per soddisfare i circuiti pneumatici convenzionali ad alto flusso. Dotata di un pulsante di esclusione manuale in stile ditale per un comodo debug in loco durante l'installazione e la manutenzione, l'intera serie supporta il funzionamento senza olio con prestazioni di tenuta stabili. Sono disponibili diverse specifiche di filettatura, tra cui M5, G1/8, G1/4 e G3/8, abbinate alle tensioni CA e CC globali tradizionali e due modalità di cablaggio della presa DIN e dei cavi volanti. Può sostituire direttamente le tradizionali valvole pilota pneumatiche 3A e le valvole a trazione manuale 3L senza modifiche strutturali, ampiamente utilizzato nei meccanismi di sollevamento e bloccaggio del pezzo, nella commutazione dell'aspirazione del vuoto, nella protezione dell'interblocco pneumatico e nel controllo a impulsi di piccoli attuatori.

Le valvole di controllo direzionale pneumatiche pilotate serie SOLH 4V sono componenti pneumatici industriali tradizionali che coprono configurazioni a 5/2 vie a due posizioni e 5/3 vie a tre posizioni, appositamente ottimizzate per azionare il movimento alternativo, il posizionamento a metà corsa e il mantenimento della pressione dei cilindri pneumatici a doppio effetto. Adottando il nucleo della valvola a spola ad alta precisione e la struttura di attuazione pilota integrata, questa serie presenta bassa resistenza all'attrito, azione di commutazione sensibile e basso consumo energetico della bobina, ampiamente utilizzata in linee di assemblaggio automatizzate, macchinari per l'imballaggio, dispositivi di posizionamento e sistemi di trasmissione pneumatica generale. Il layout a cinque porte è conforme agli standard industriali universali: P funge da ingresso principale dell'alimentazione dell'aria; A e B sono due porte di esecuzione collegate alle camere anteriore e posteriore dei cilindri a doppio effetto per controllare l'estensione e la retrazione; R e S sono porte di scarico configurate con silenziatori per ridurre il rumore di funzionamento. Il tipo a 5/2 vie comprende varianti con controllo elettrico a bobina singola e con controllo elettrico a doppia bobina. Le valvole a controllo elettrico singolo si affidano al ripristino a molla per ritornare automaticamente in caso di interruzione di corrente, ideale per azioni alternative convenzionali e applicazioni di ripristino di sicurezza. Le valvole a doppio controllo elettrico possiedono una memoria di posizione senza molle, bloccando costantemente la posizione corrente del cilindro dopo lo spegnimento per il posizionamento e il mantenimento della pressione a lungo termine. La versione a tre posizioni a 5/3 vie offre tre modalità neutre opzionali: centro chiuso (tipo C) blocca tutte le porte per il bloccaggio della sospensione del cilindro e la protezione anticaduta; il centro di scarico (Tipo E) collega le porte A/B ai canali di scarico per lo scarico della pressione e il libero galleggiamento durante la messa in servizio manuale; il centro in pressione (tipo P) alimenta aria compressa a entrambe le porte di lavoro per un bloccaggio bilanciato bidirezionale. Le specifiche disponibili vanno da 4V110 fino a 4V410 con dimensioni filettatura M5, G1/8, G1/4, G3/8 e G1/2. Dotata di bobine antipolvere e impermeabili IP65 che supportano tensioni CA e CC tradizionali, l'intera serie supporta il funzionamento senza olio e viene fornita con un pulsante di esclusione manuale per comodi test e manutenzione in loco. È la valvola direzionale standard universale per l'automazione pneumatica industriale tradizionale.
