Serie di componenti pneumatici

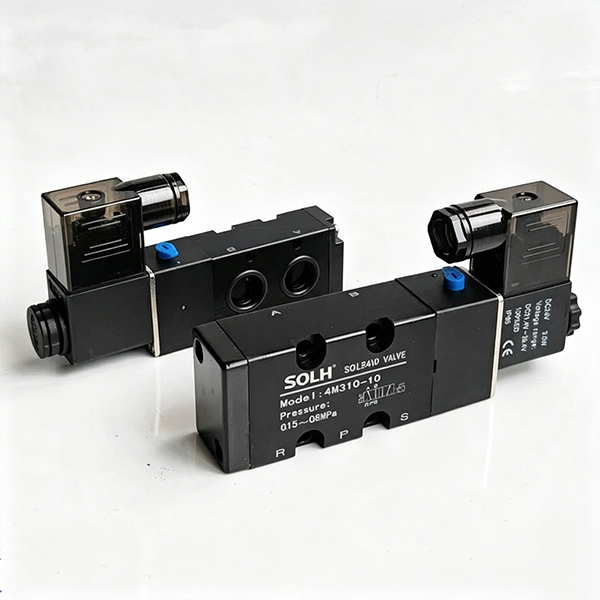

Le elettrovalvole a piastra a 5/2 vie della serie SOLH 4M sono rigorosamente conformi agli standard di montaggio internazionali NAMUR, appositamente realizzate per il montaggio diretto su attuatori pneumatici che azionano valvole a sfera e valvole a farfalla. La base inferiore integrata è dotata di passaggi dell'aria P, A, B, R1 e R2 preintegrati, che consentono un aggancio senza soluzione di continuità con le cavità dell'aria dell'attuatore senza tubi esterni per le porte di lavoro A/B. Questo layout ottimizzato riduce drasticamente il carico di lavoro del layout della tubazione e i potenziali punti di perdita d'aria rispetto alle elettrovalvole convenzionali della serie 4V collegate a tubo. Questa linea adotta la struttura della bobina pilota interna con funzionamento senza olio, offerta in configurazioni con ripristino a molla a bobina singola (4M×10) e memoria di bloccaggio a doppia bobina (4M×20) che coprono tre gradi di dimensioni: 4M100, mainstream 4M200 e 4M300 ad alto flusso. Le varianti a controllo elettrico singolo si ripristinano automaticamente sotto la tensione della molla una volta scollegata l'alimentazione per scenari di ripristino di sicurezza, mentre le versioni a controllo elettrico doppio mantengono costantemente la posizione di commutazione dopo un'interruzione di corrente per sostenere lo stato di apertura/chiusura della valvola per il bloccaggio a lungo termine della tubazione. Ogni unità è dotata di un pulsante di comando manuale montato lateralmente per una comoda messa in servizio offline e test di manutenzione. Le bobine supportano tensioni CA/CC globali ampiamente utilizzate con protezione IP65 antipolvere e impermeabile, adatte per condizioni di lavoro rigorose nel trattamento dell'acqua, condutture chimiche e commutazione di fluidi industriali in generale. La serie è dimensionalmente compatibile con le basi collettore condivise con la serie equivalente 4V, supportando l'installazione di attuatori indipendenti o l'assemblaggio di isole di valvole centralizzate tramite collettori multistazione. Dotato di interfaccia NAMUR standard certificata, intercambiabile con la serie tradizionale Airtac 4M, funge da componente di controllo dedicato dedicato per la regolazione on-off automatizzata di attuatori pneumatici con valvole a sfera e a farfalla.

L'elettrovalvola pilotata compatta SOLH 7V comprende varianti complete a 5/2 e 5/3 vie, con ritorno a molla a bobina singola, bloccaggio a doppia bobina e tre funzioni centrali: centro chiuso, scarico centrale, alimentazione pressione centrale. Adotta un design del canale di scarico centralizzato interno integrato con una capacità di flusso superiore di circa il 30% rispetto alle tradizionali valvole della serie 4V, con risposta di commutazione ≤50ms e frequenza operativa massima fino a 5 Hz. Le bobine a potenza ultrabassa generano meno calore per l'energizzazione continua, con un consumo energetico CC di 0,7 W e CA 1,1 VA. Viene offerta una gamma completa da M5 a 3/8", che supporta sia porte filettate standard che raccordi rapidi a innesto. Le valvole possono essere installate singolarmente o impilate su collettori multistazione in alluminio per risparmiare spazio nell'armadio e semplificare la tubazione dell'aria principale. Intervalli di pressione di esercizio 0,15~0,8 MPa con temperatura di esercizio -20℃~70℃. Il corpo della valvola in alluminio pressofuso garantisce una lunga durata di tenuta, ampiamente utilizzato per la commutazione direzionale del cilindro e il controllo pneumatico centralizzato su tutta la produzione automatizzata. linee.

L'elettrovalvola a 5 porte pilotata della serie SOLH SY è completamente intercambiabile con le valvole SMC corrispondenti, inclusi i modelli SY3000 mini, SY5000 medium mainstream, SY7000 large e SY9000 extra-large. Fornisce opzioni di circuito completo: bobina singola/doppia 5/2 e 5/3 a tre posizioni con funzioni di alimentazione a centro chiuso, scarico centrale e pressione centrale. Le bobine standard da 0,35 W e le bobine opzionali a risparmio energetico a bassissima potenza da 0,1 W generano poco calore per l'energizzazione continua. La versione con pilota interno funziona a 0,1~0,7 MPa, mentre la variante con pilota esterno supporta un ambiente con vuoto di -100 kPa. La bobina sigillata raggiunge fino a 200 milioni di cicli di commutazione. Le porte dell'aria sono disposte lateralmente, in alto e in basso per consentire il passaggio dei tubi flessibili. Le valvole adottano un design a innesto rapido compatibile con le isole valvole del collettore SS5Y, consentendo la manutenzione di una singola valvola senza smontare l'intero gruppo, con connettore a spina IP65 e classificazione base del collettore IP67. I canali interni ottimizzati forniscono circa l'80% di flusso in più rispetto alle valvole precedenti e la rete del filtro pilota integrata impedisce alla bobina di rimanere bloccata dalla polvere. Ampiamente utilizzato per la commutazione direzionale dei cilindri e il controllo pneumatico centralizzato in apparecchiature per semiconduttori, saldatura automobilistica, imballaggio e automazione medica.

Le elettrovalvole per fluidi normalmente chiuse a 2/2 vie della serie SOLH 2S comprendono due linee complete: modelli 030/050 con orifizio piccolo ad azione diretta e varianti 150~500 con diametro grande pilotate, per il controllo on-off automatico di acqua pulita, aria compressa, refrigerante da taglio, olio lubrificante e tubazioni di liquidi debolmente corrosivi. La versione ad azione diretta consente l'avvio a pressione zero senza limite minimo di pressione differenziale, presenta dimensioni compatte, orientamento di montaggio universale e commutazione rapida al millisecondo, ideale per applicazioni di microflusso a bassa pressione come il raffreddamento a punto singolo di macchine utensili, micro rami aria/acqua 3C e mini apparecchiature di pulizia. Il tipo pilotato richiede una differenza di pressione minima di 0,05 MPa per l'apertura completa, fornisce un flusso estremamente ampio con bobine a basso wattaggio e basso calore, adatto per collettori di scarico del compressore d'aria, linee principali dell'acqua di spruzzatura e condotte per il trattamento dell'acqua di circolazione ad alto flusso. Sono dotate di guarnizioni standard in gomma nitrilica NBR, con guarnizioni EPDM per uso alimentare resistenti agli acidi e all'acqua calda opzionali. Sono disponibili standard multi-thread internazionali (PT/G/NPT) e tensioni universali globali della bobina (12/24 V CC, 24/110/220 V CA), supportati dalle opzioni di cablaggio con spina DIN e conduttore. Le bobine resistenti al calore consentono un'energizzazione continua a lungo termine. Guida alla selezione: tipo ad azione diretta per tubazioni con pressione statica inferiore a 0,05 MPa e flusso di derivazione piccola; versione pilotata per collettori principali G1/2 e superiori con alta pressione stabile e ampio flusso di circolazione. La tenuta in EPDM è obbligatoria per acqua calda e fluidi per uso alimentare.

L'elettrovalvola per fluidi normalmente chiusa a 2/2 vie serie SOLH 2W con corpo in ottone massiccio comprende modelli 030/050 ad azionamento diretto con orifizio piccolo e varianti 150~500 pilotate a diametro grande, progettate per il controllo on-off automatico di acqua pulita, aria compressa, refrigerante da taglio, olio lubrificante e tubazioni di fluidi debolmente corrosivi. La versione ad azione diretta realizza un avvio con pressione differenziale pari a zero senza limite minimo di pressione di esercizio, presenta dimensioni compatte, orientamento di montaggio universale e commutazione ad alta frequenza in millisecondi, ideale per diramazioni di microflusso a bassa pressione, circuiti idraulici ausiliari per vuoto e raffreddamento a punto singolo per piccole macchine utensili. Il tipo pilotato richiede una pressione differenziale di avvio minima di 0,05 MPa, fornisce un flusso estremamente ampio con bobine a bassa potenza e basso aumento di temperatura, adatto per linee di drenaggio principali del compressore d'aria, circuiti idrici di spruzzatura principali di assemblaggio generale e tubazioni di circolazione ad alto flusso per sistemi di trattamento dell'acqua. Sono dotate di guarnizioni standard in gomma nitrilica NBR, con guarnizioni opzionali in EPDM resistente al calore e agli acidi per uso alimentare. Sono disponibili diversi standard di filettatura internazionali (PT/G/NPT) e tensioni della bobina a gamma completa (12/24 V CC, 24/110/220 V CA), supportati da prese DIN per il cablaggio dell'armadio e conduttori impermeabili IP65 per apparecchiature esterne umide. Le bobine resistenti al calore consentono un'energizzazione continua 24 ore su 24 senza esaurimento. Linee guida per la selezione: scegliere il tipo ad azione diretta per tubazioni con pressione statica inferiore a 0,05 MPa e flusso micro a punto singolo; selezionare la variante pilotata per collettori principali G1/2 e superiori con ampia circolazione stabile ad alta pressione. La tenuta in EPDM è obbligatoria per acqua calda, acqua purificata e fluidi per uso alimentare.

Il cilindro standard a tirante leggero SOLH MBB è un modello leggero aggiornato, più leggero del 10% rispetto alla serie MB tradizionale e pienamente conforme agli standard ISO15552 per la sostituzione diretta dei cilindri a tirante importati. Dotato di cuscino d'aria regolabile a doppia estremità e cappucci terminali quadrati, garantisce elevata rigidità, bassa rumorosità e funzionamento stabile senza olio, adatto a condizioni di lavoro a carico medio e ad alta frequenza. Copre molteplici varianti e diverse opzioni di montaggio, ampiamente utilizzate nelle apparecchiature di trasporto e nei macchinari di automazione generale. Con una produzione di massa matura e scorte sufficienti, supporta la fornitura stabile di lotti e le esportazioni in tutto il mondo.

Cilindro a profilo senza tiranti SOLH SAI conforme alla norma ISO15552, dimensionalmente intercambiabile con FESTO serie DNC e SE. Adottando un cilindro in alluminio integrato a forma di M, è dotato di cuscino d'aria regolabile a doppia estremità e cuscinetto elastico in PPV e scanalature per sensori su entrambi i lati. Le varianti complete includono cilindro a stelo semplice, doppio stelo, con corsa regolabile, bloccabile e con valvola SAIF integrata. Supporta il funzionamento senza olio con una bassa pressione di avvio. Alesaggio φ32~200 mm, corsa personalizzata fino a 2000 mm e varie opzioni di montaggio ISO. Ampiamente utilizzato nelle macchine per l'imballaggio, nei trasportatori e nell'automazione delle macchine utensili. La produzione di massa stabile e le scorte sufficienti lo rendono un attuatore lineare generale conveniente per apparecchiature di automazione dell'esportazione.

Il cilindro standard quadro senza tiranti SOLH SE è conforme alle norme ISO15552 e VDMA24562, direttamente intercambiabile con le serie FESTO DNC e SMC CP96S. Il cilindro quadrato in alluminio integrato offre elevata rigidità, dotato di cuscino d'aria regolabile a doppia estremità e scanalature per sensori su 3 lati per un'installazione flessibile. Le varianti includono il tipo a stelo singolo, stelo doppio, con corsa regolabile e bloccabile BSE, adatto per carichi medio-pesanti e applicazioni ad alta frequenza a corsa lunga. Il cilindro anodizzato duro supporta il funzionamento senza olio con molteplici opzioni di montaggio, ampiamente adottate per macchine utensili, imballaggi e automazione dei trasportatori. Servizio personalizzato a corsa lunga, scorte sufficienti e fornitura stabile in grandi quantità per i produttori di automazione globali.

Il cilindro standard a tirante economico SOLH SC adotta quattro tiranti per fissare i cappucci terminali con elevata rigidità e resistenza agli urti, ampiamente adottati come attuatore pneumatico generale. Le dimensioni del foro variano da φ32 a 250 mm, dotate di ammortizzo pneumatico regolabile a doppia estremità per ridurre l'impatto e il rumore. Le varianti includono cilindro a stelo singolo, stelo doppio SCD, corsa regolabile SCJ e cilindro bloccabile SCL. Anello magnetico integrato opzionale per interruttori magnetici CMSG/DMSG, che supporta il funzionamento senza olio. Corpo più corto rispetto ai cilindri a profilo ISO a parità di alesaggio con un prezzo competitivo. Sono disponibili molteplici tipi di montaggio per la spinta, la movimentazione e il posizionamento su linee di trasporto, imballaggio e assemblaggio. Uno stock sufficiente supporta gli ordini di esportazione all'ingrosso.
