Il cilindro senza stelo con accoppiamento magnetico SOLH CY3 è una versione aggiornata della serie CY1 con intercambiabilità dimensionale completa con le controparti SMC. Adotta un azionamento magnetico sincrono senza contatto tra il pistone interno e il carrello di scorrimento esterno all'interno di un cilindro completamente chiuso per ottenere zero perdite d'aria e un funzionamento privo di contaminazioni. Le dimensioni dell'alesaggio vanno da φ6 a φ63 mm con corsa massima fino a 5.000 mm, riducendo l'ingombro di installazione del 50% rispetto ai cilindri a tiranti convenzionali. Sono disponibili due varianti: tipo base CY3B che richiede staffe terminali e guide esterne per evitare carico eccentrico e disaccoppiamento magnetico; Versione a montaggio diretto CY3R fissata direttamente sulla base dell'apparecchiatura per risparmiare spazio di montaggio aggiuntivo. Gli anelli resistenti all'usura allungati riducono la pressione di esercizio minima a 0,12 MPa. Sono forniti di serie tamponi in gomma a doppia estremità e la versione opzionale ad alta velocità X160 supporta una velocità massima di 1500 mm/s. Gli slot preimpostati ospitano interruttori magnetici D-M9 per il feedback della posizione. Il funzionamento standard senza olio è adatto alle officine senza polvere per l'industria dei semiconduttori, dell'elettronica, medica e alimentare. Gestisce carichi da leggeri a medi da 0,5 kg a 40 kg per il trasferimento di pezzi su lunghe distanze, l'azionamento di porte protettive e movimenti lineari compatti a corsa lunga nell'automazione igienica.

La serie SOLH CY1 è un classico cilindro senza stelo ad accoppiamento magnetico economico, il predecessore della serie CY3 aggiornata, completamente intercambiabile a livello dimensionale con i prodotti SMC CY1 originali. Adotta un azionamento magnetico sincrono senza contatto e una struttura a cilindro completamente chiusa con zero perdite d'aria, adatta per ambienti di lavoro puliti senza olio dell'industria elettronica, medica e alimentare. Le dimensioni dell'alesaggio vanno da φ6 a 63 mm, corsa standard fino a 1.000 mm e corsa estesa massima di 1.500 mm con un eccellente rapporto costo-prestazioni. Sono disponibili cinque versioni strutturali: tipo base CY1B che richiede guide esterne e staffe terminali; CY1S con cuscinetti scorrevoli incorporati per carichi leggeri senza guide aggiuntive; Tipo con cuscinetto a sfere CY1L per un movimento alternativo fluido ad alta frequenza; Modello ad alta precisione CY1H che raggiunge una precisione di posizionamento ripetitivo di ± 0,02 mm; Tipo CY1F a basso profilo con altezza complessiva ridotta del 29% per uno spazio di installazione verticale ristretto. La pressione iniziale minima è 0,18 MPa, dotato di tamponi in gomma a doppia estremità standard e tamponi idraulici esterni opzionali, compatibili con gli interruttori magnetici D-M9 e D-A9 per il feedback del segnale di posizione. Costa meno della serie CY3 e rappresenta una scelta economicamente vantaggiosa per l'automazione convenzionale a budget limitato, compreso il trasferimento di materiali in camere bianche, l'azionamento di porte protettive e il trasporto di pezzi su distanze medio-lunghe con carichi da leggeri a medi compresi tra 0,5 kg e 40 kg.

Il cilindro senza stelo ad accoppiamento magnetico della serie SOLH RM è progettato per essere intercambiabile con le controparti Airtac. Adotta un azionamento magnetico sincrono senza contatto e una struttura a cilindro completamente chiusa per perdite zero e funzionamento senza polvere, adatto per ambienti puliti senza olio dell'industria elettronica, medica e alimentare. Le dimensioni del foro vanno da φ10 a φ40 mm con corsa massima di 2000 mm, operando in un ampio intervallo di temperature industriali di -20℃~70℃ e con una pressione di avvio minima di 0,15 MPa. Sono disponibili quattro varianti strutturali: tipo base RMS senza guide integrate che richiede guide esterne e staffe terminali con il costo più basso; Tipo standard RMT integrato con doppie aste di guida e cuscinetti scorrevoli per resistere ai normali carichi laterali senza guide aggiuntive per una facile installazione; Versione di precisione RMTL con aste guida estese ad alta precisione che raggiungono una precisione di posizionamento ripetitivo di ±0,1 mm; Tipo di guida rinforzata RMH per carichi pesanti con forte capacità antideflessione per carico indipendente. Sono dotati di respingenti in gomma a doppia estremità standard, con respingenti regolabili opzionali e respingenti idraulici esterni per un movimento stabile fino a 500 mm/s. I kit di interruttori magnetici opzionali si abbinano ai sensori D-M9 per il feedback del segnale di posizione. Le strutture di guida integrate riducono i costi aggiuntivi di approvvigionamento e assemblaggio delle guide lineari esterne. Offre un eccezionale rapporto costo/prestazioni rispetto alle serie SMC CY1 e CY3, ampiamente utilizzate nel trasporto di materiali a lunga distanza, nell'azionamento di porte protettive e nel retrofitting salvaspazio di cilindri a tiranti convenzionali su linee di produzione automatizzate a budget medio.

Il mini cilindro con stelo guidato ultracompatto SOLH MGJ è completamente intercambiabile con i prodotti standard SMC, sviluppati esclusivamente per l'automazione in miniatura. Fornisce solo due piccolissimi alesaggi φ6 mm e φ10 mm con corse ultrabrevi da 5 mm a 20 mm. Le doppie aste di guida integrate e il telaio di guida integrato offrono prestazioni antirotazione ultra precise entro ±0,1°, prevenendo lo spostamento angolare durante il bloccaggio e l'assemblaggio di microcomponenti. La struttura estremamente leggera pesa solo 27,3 g per il modello MGJ6-5. Le doppie superfici di montaggio (lato inferiore e posteriore) e le tubazioni e il cablaggio centralizzati su un solo lato facilitano la disposizione ordinata per una fitta disposizione multicilindrica. Adottando una struttura priva di olio esente da manutenzione con tamponi in gomma a doppia estremità, supporta un movimento alternativo stabile ad alta frequenza entro -10 ℃ ~ 60 ℃. Ampiamente applicato nel bloccaggio di precisione di componenti elettronici, nel posizionamento di PCB, nell'attuazione di valvole miniaturizzate di dispositivi medici, nel sollevamento dell'ago di campionamento, nella regolazione del micro spostamento in officine pulite di semiconduttori e nella messa a punto di lenti ottiche. Rispetto ai cilindri compatti MGP standard, presenta dimensioni complessive drasticamente ridotte, soddisfacendo perfettamente le esigenze di microspinta, spazio di installazione limitato e posizionamento antirotazione ad alta precisione dell'automazione in miniatura.

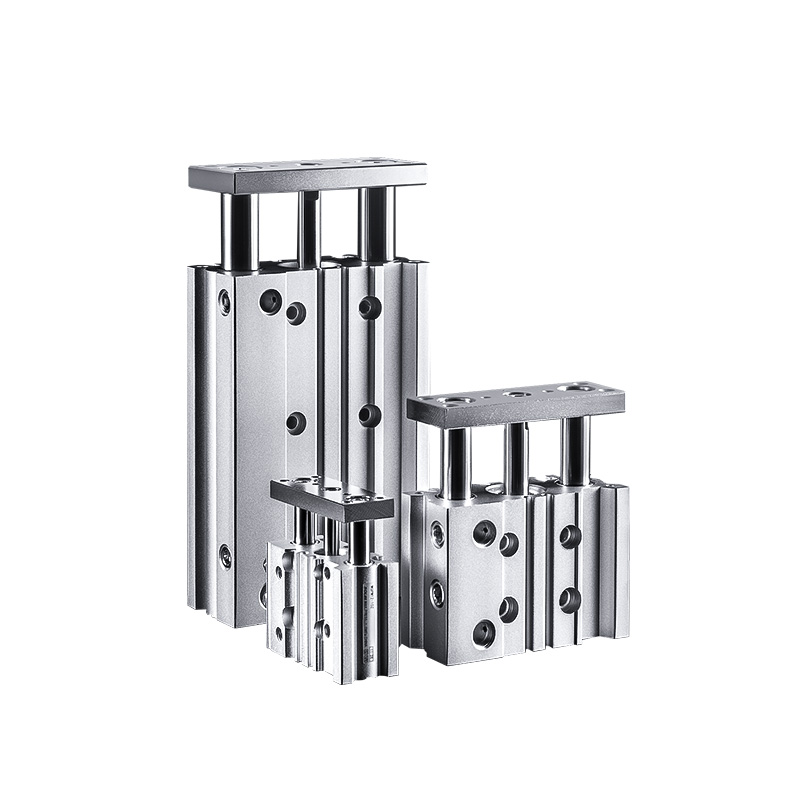

Il cilindro compatto e sottile con stelo guidato della serie SOLH MGP è dimensionalmente intercambiabile con i prodotti originali SMC. Adotta una struttura integrata di canna del cilindro, doppie aste di guida e cuscinetti di precisione con resistenza alla torsione incorporata e potente capacità di carico laterale senza accessori di guida esterni. La sua struttura piatta e sottile riduce il peso del 17%~24% rispetto ai cilindri convenzionali, perfettamente adatta per operazioni di automazione compatte come pressatura, posizionamento, sollevamento e trasferimento di pezzi. Tre sottotipi classificati in base ai cuscinetti coprono diverse condizioni di lavoro: MGPM con boccole scorrevoli in metallo offre eccezionale resistenza all'usura e prestazioni antipolvere per carichi laterali pesanti e lavori ciclici polverosi a bassa velocità; I manicotti a sfere MGPL offrono un attrito estremamente basso e un movimento fluido per un movimento alternativo frequente ad alta velocità; I cuscinetti a sfere ad alta precisione a gioco zero MGPA raggiungono una precisione antirotazione fino a ±0,01 mm per il montaggio e la calibrazione di precisione. Le dimensioni del foro vanno da φ12 a 100 mm con corse standard di 5~300 mm. Sono forniti tamponi in gomma a doppia estremità standard, mentre i tamponi a cuscino d'aria AZ sono opzionali per fori superiori a 20 mm per assorbire forti impatti durante i movimenti pesanti ad alta velocità. Gli slot integrati supportano l'installazione diretta degli interruttori magnetici D-M9, A93 senza staffe aggiuntive per un cablaggio ordinato. La pressione operativa varia da 0,12 MPa a 1,0 MPa con una pressione di attivazione minima di 0,1 MPa a una temperatura ambiente di -10 ℃ ~ 60 ℃. Ampiamente utilizzato nel posizionamento e nella pressatura elettronica di PCB, nel sollevamento di maschere di ispezione, nell'alimentazione degli imballaggi e nel bloccaggio di limitazione dell'automazione generale, agisce come un attuatore pneumatico guidato integrato altamente versatile.

Il cilindro con stelo guidato integrato ultrasottile della serie SOLH MGQ è completamente intercambiabile con le specifiche SMC originali. La struttura integrata della canna del cilindro e delle aste di guida riduce lo spessore complessivo del 50% rispetto ai cilindri guidati convenzionali per risparmiare notevolmente spazio di installazione. Copre diametri φ12~100 mm e corse standard 25~250 mm, offerti in due configurazioni: cuscinetti a scorrimento in lega di carbonio MGQM e cuscinetti a sfere ad alta precisione MGQL. La struttura simmetrica dell'asta a doppia guida offre un'eccezionale resistenza al carico laterale, alla deflessione e alla torsione. La versione con cuscinetto a sfere MGQL raggiunge una precisione antirotazione di ±0,04°~±0,08°, mentre il tipo con cuscinetto a scorrimento MGQM offre un'eccellente resistenza all'usura, prestazioni antipolvere e vantaggi in termini di costi per condizioni polverose e pesanti. Le configurazioni standard includono anelli magnetici integrati, tamponi in gomma a doppia estremità e funzionamento senza olio e senza manutenzione. La variante ad alta temperatura XB6 opzionale funziona stabilmente fino a 150℃. Sul corpo del cilindro sono riservati più fori di montaggio; gli interruttori magnetici possono essere montati su quattro lati per fori ≥ 32 mm e le flange/piedini supportano il montaggio multiangolo. Con una pressione di esercizio minima di 0,1 MPa, è ampiamente adottato per il posizionamento e il sollevamento dei tappi delle linee di trasporto, l'espulsione e la crimpatura di PCB nell'elettronica 3C, l'attivazione di cancelli per macchinari per l'imballaggio e il sollevamento di maschere. Sostituisce il cilindro separato più i gruppi di guida esterna per semplificare la progettazione meccanica. Rispetto alle serie MGP standard e MGG per carichi pesanti, MGQ vanta il profilo più sottile e prestazioni ottimali per un funzionamento di alta precisione in spazi di installazione ristretti.

Il cilindro con stelo guidato a corsa lunga per impieghi gravosi della serie SOLH MGG è dimensionalmente intercambiabile con i cilindri per impieghi gravosi SMC equivalenti. Costruito con una canna rotonda più doppie aste di guida ad ampia campata disposte esternamente, offre la massima rigidità strutturale. La sua capacità di carico laterale è tre volte quella dei normali cilindri guidati, evitando il cedimento dello stelo durante corse lunghe e la deflessione strutturale sotto carichi pesanti eccentrici. Le dimensioni del foro vanno da φ20 mm a 100 mm con due versioni: cuscinetti radenti in lega di carbonio MGGM e cuscinetti a sfere ad alta precisione MGGL. La corsa massima standard raggiunge i 1300 mm, superando ampiamente il limite di corsa delle serie MGP e MGQ. I respingenti idraulici integrati a doppia estremità sono forniti di serie per assorbire la massiccia energia d'impatto generata durante il funzionamento ad alta velocità su lunghe distanze, riducendo efficacemente il rumore e proteggendo le apparecchiature. I cuscinetti radenti MGGM sono caratterizzati da un'eccezionale resistenza all'usura e agli urti per ambienti molto polverosi e arresti intensivi delle linee di trasporto; I cuscinetti a sfere MGGL realizzano un attrito estremamente basso e un movimento fluido con la massima precisione antirotazione fino a ± 0,02°, ideali per il posizionamento ad alta precisione a corsa lunga e il movimento ciclico ad alta velocità. Il design modulare diviso consente lo smontaggio e la sostituzione separati della canna del cilindro e del gruppo guida per una manutenzione a basso costo. Le forme di montaggio disponibili includono il montaggio su superficie di base e l'installazione con flangia anteriore; gli extra opzionali coprono la regolazione della corsa di tipo J (intervallo di regolazione 0~50 mm) e la variante ad alta temperatura XB6 che funziona stabilmente tra -10 ℃ e 150 ℃. Gli anelli magnetici integrati sono standard, con scanalature multidirezionali per il montaggio flessibile dell'interruttore magnetico. Intervalli di pressione operativa 0,1~1,0 MPa con velocità di funzionamento massima fino a 1000 mm/s. Ampiamente applicato a piattaforme di sollevamento verticali, trasferimento di pallet pesanti a lunga distanza, posizionamento di tappi per carichi pesanti ed espulsione di maschere di grandi dimensioni, sostituisce la soluzione combinata di cilindri ordinari più montanti di guida pesanti separati per semplificare la progettazione meccanica, fungendo da attuatore pneumatico preferito per applicazioni di automazione con carichi pesanti, corse lunghe e ad alto impatto.

Il cilindro della tavola di guida a basso profilo SOLH MGF è completamente intercambiabile con le controparti SMC corrispondenti. Progettato con un manicotto di guida concentrico di grande diametro integrato, rompe la limitazione direzionale dei tradizionali cilindri a doppio stelo di guida e offre prestazioni antideflessione uniformi a 360° contro carichi eccentrici. L'altezza complessiva di installazione è ridotta del 15%~20% rispetto alla serie MGQ per un layout compatto ultrapiatto. Alesaggi disponibili: φ40, φ63, φ100 mm con corse brevi standard da 30 mm a 100 mm, ottimizzate per operazioni gravose a corsa breve. I perni antirotazione integrati forniscono una coppia consentita estremamente elevata fino a 409 N·m per il modello φ100, stabile sotto forza eccentrica da tutte le direzioni senza inceppamenti o spostamenti, con precisione antirotazione di picco di ±0,05°. È supportato il montaggio bidirezionale dall'alto e dal basso; Le scanalature a T su tre lati del corpo consentono l'installazione dell'interruttore magnetico su quattro lati. Sono dotati di tamponi in gomma a doppia estremità standard e funzionamento esente da manutenzione senza olio. La versione pulita a bassa polvere con 10 prefissi soddisfa i severi requisiti delle officine di semiconduttori, elettronica 3C e mediche. Circa il 15% più leggero rispetto alle strutture convenzionali, è ampiamente utilizzato per il sollevamento di pezzi, l'espulsione di maschere, il ribaltamento di indicizzazione delle stazioni e la spinta per carichi pesanti a breve distanza, essendo l'attuatore pneumatico compatto ideale che richiede anti-deflessione omnidirezionale ed elevata capacità di coppia all'interno di uno spazio di installazione limitato.

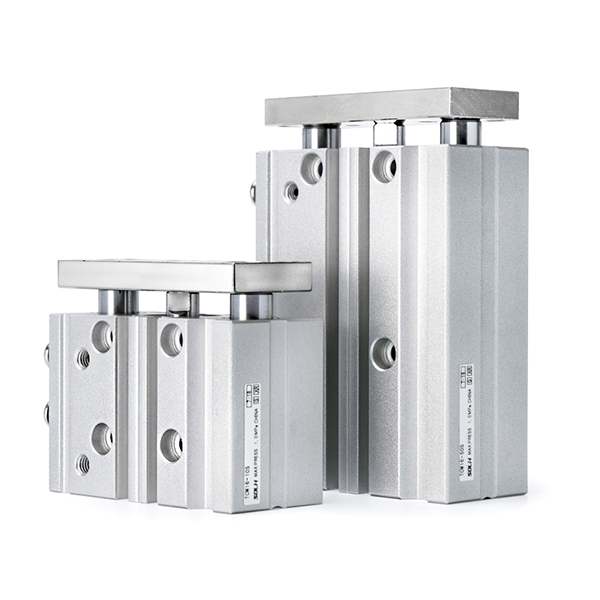

Il cilindro con stelo guidato triassiale della serie SOLH TC è un sostituto diretto per la serie SMC MGP. Adotta una struttura integrata a tre assi composta da due aste di guida più uno stelo centrale, caratterizzata da una rigidità ultraelevata. La sua resistenza alla torsione e la capacità di carico laterale sono più del doppio di quelle dei tradizionali cilindri a doppio stelo guida, prevenendo efficacemente la flessione e lo spostamento posizionale. Le dimensioni del foro disponibili vanno da φ6 mm a 100 mm con due varianti di nucleo: il tipo con cuscinetto a sfere di precisione TCL offre un attrito estremamente basso e un movimento fluido per il sollevamento ad alta frequenza e il posizionamento di precisione; Il tipo con cuscinetto scorrevole in lega di ottone TCM vanta una resistenza all'usura e agli urti superiore per carichi pesanti, ambienti polverosi e operazioni di arresto delle linee di trasporto. Le corse standard coprono da 5 mm a 500 mm. Le configurazioni opzionali includono la regolazione della corsa di tipo J (intervallo regolabile massimo di 50 mm) e la versione per alte temperature -T che funziona costantemente da -20 ℃ a 120 ℃. Le configurazioni standard includono anelli magnetici integrati, tamponi in gomma a doppia estremità e funzionamento senza olio e senza manutenzione. Sono integrati fori di montaggio multidirezionali e slot su quattro lati per interruttori magnetici, mentre le doppie porte dell'aria sulla parte superiore e laterale consentono un layout flessibile delle tubazioni. Gli accessori della flangia e del piedino supportano orientamenti di installazione versatili. La pressione operativa varia da 0,1 MPa a 1,0 MPa e i fori di posizionamento di riferimento garantiscono una precisione di ripetizione affidabile. Ampiamente utilizzato nel sollevamento dei fermi dei trasportatori, nella movimentazione e nella crimpatura di PCB nell'elettronica 3C, nell'attuazione dei cancelli di confezionamento, nell'espulsione di maschere e nella guida di carichi eccentrici, questo attuatore integrato elimina la necessità di gruppi di guida esterni separati, semplificando la progettazione meccanica con un eccellente rapporto costi-benefici per stazioni di precisione in miniatura e automazione generale per servizi medio-pesanti.
